Produktinformationen "HUAWEI SUN2000-12KTL-M2 Wechselrichter"
##

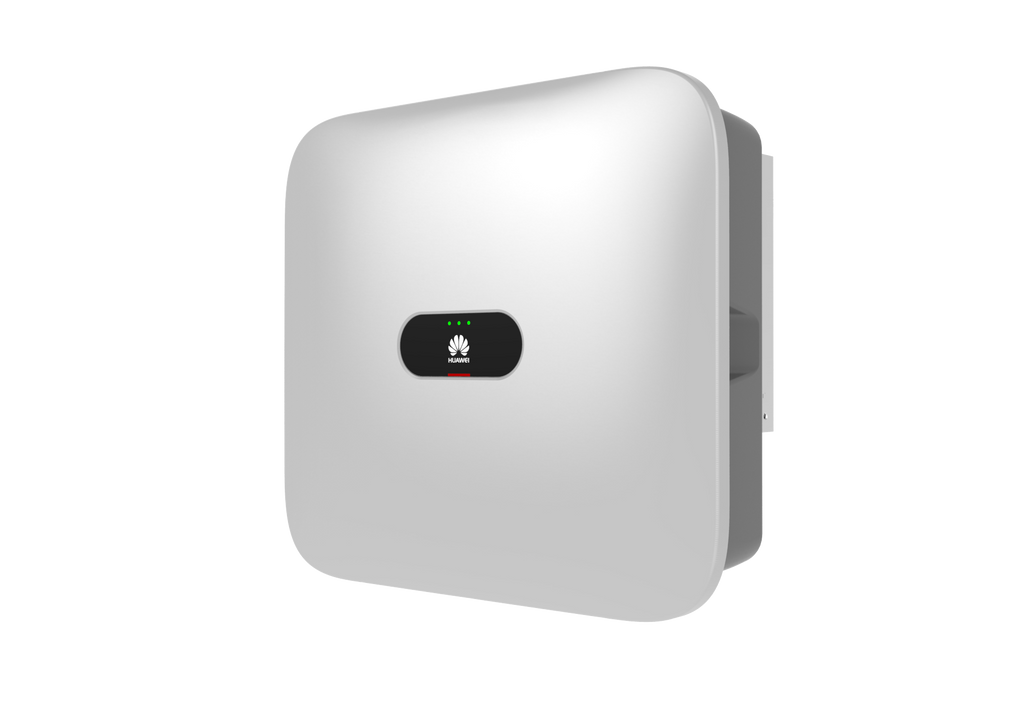

**HUAWEI SUN2000-12KTL-M2 Wechselrichter**
Der **HUAWEI SUN2000-12KTL-M2 Wechselrichter** steht für optimale Effizienz
und
einen hohen Wirkungsgrad. Das Gerät ist für die Umwandlung von Gleichstrom der
PV-Anlage in Wechselstrom zuständig. Es kann durch eine Person montiert
werden,
da es ein Gewicht von nur **25 kg** hat und die Bauform kompakt ist. Für die
Kommunikation mit dem Smart Power Sensor und Smartlogger verwendet es
**RS485**. Zudem kann es sich ins WLAN einwählen, um mit der Fusion Solar-App
gesteuert zu werden. Der Anschluss der Batterie geschieht in unkompliziert
durch Plug-and-Play.
Einer der vielen Vorteile des **HUAWEI SUN2000-12KTL-M2 Wechselrichters** sind
die Sicherheitsvorkehrungen, die aus der Schutzart IP65 und dem
Überspannungsschutz
von Typ 2 bestehen. Für den Leistungsausgleich sind zwei unabhängige MPP-
Tracker installiert, die die Schwankungen auffangen. Als **Nennleistung sind
12.000 Watt** und ein Spannungsbereich genannt, der zwischen **160 und 950
Volt** liegt. Auf diese Weise erreicht der Wechselrichter einen **maximalen
Wirkungsgrad von 98,5 %.** Für die Reduzierung der Geräusche ist die
Konvektionskühlung zuständig.
#### Technische Merkmale
MPPT-Spannungsbereich | 160 - 950 V
---|---
Max. Eingangsstrom pro MPPT | 22 A
Anzahl d. MPP Tracker | 2
AC-Nennleistung | 12.000 W
Anzahl d. Einspeisephasen | 3
Abmessungen | 525 x 470 x 262 mm
### Huawei SUN2000-12KTL-M2 – Allgemeine Daten
Betriebstemperaturbereich: -25 ~ +60 °C
Relative Betriebsfeuchtigkeit: 0 % RH~100 % RH
Betriebsho¨he: 0 – 4.000 m (Derating > 2.000 m)
Kühlung: Konvektionskühlung
Anzeige: Status LED´s
Kommunikation: RS485, WLAN/Ethernet*, 4G/3G/2G*
Gewicht (inkl. Befestigungswinkel): 25 Kg
Abmessungen (inkl. Befestigungswinkel): 525 x 470 x 262 mm
Schutzart: IP65
Energieverbrauch nachts: < 5.5 W (<10 W, wenn die PID-
Wiederherstellungsfunktion aktiviert ist)
### Huawei SUN2000-12KTL-M2 – Eingang DC
Empfohlene maximale PV-Leistung1: 18,000 Wp
Max. Eingangsspannung2: 1.080 V
Betriebsspannungsbereich3 : 160 V ~ 950 V
Startspannung: 200 V
Nenneingangsspannung: 600 V
Max. Eingangsstrom pro MPPT: 22 A
Max. Kurzschlussstrom: 30 A
Anzahl der MPP-Tracker: 2
Max. Anzahl der Einga¨nge pro MPPT: 2
### Huawei SUN2000-12KTL-M2 – Ausgang AC
Netzanschluss: Dreiphasig
Nennleistung: 12.000 W
Maximale Scheinleistung: 13.200 VA
Nennausgangsspannung: 220 Vac / 380 Vac, 230 Vac / 400 Vac, 3W + N+PE
AC – Netzfrequenz: 50 Hz / 60 Hz
Maximaler Ausgangsstrom: 20 A
Einstellbarer Leistungsfaktor: 0.8 kap. … 0.8 ind.
Klirrfaktor (THD): = 3%
### Huawei SUN2000-12KTL-M2 – Wirkungsgrad
Max. Wirkungsgrad: 98.5 %
Europäischer Wirkungsgrad: 98 %
### Huawei SUN2000-12KTL-M2 – Schutzeinrichtungen
DC Lasttrennschalter: Ja
Inselnetzerkennung: Ja
AC-U¨berstromschutz: Ja
AC-Kurzschlussschutz: Ja
DC-Verpolungsschutz: Ja
AC-Überspannungsschutz: Typ II
DC-Überspannungsschutz: Ja, kompatibel mit Schutzart TYP II gemäß EN / IEC
61643-11
Fehlerstromu¨berwachung: Ja
Lichtbogenerkennung: Ja
Eingänge Rundsteuerempfänger: Ja
Integrierte PID-Wiederherstellung4: Ja
### Huawei SUN2000-12KTL-M2 – Moduloptimierer
SUN2000-450W-P
### Huawei SUN2000-12KTL-M2 – Normen und Sicherheit
EN/IEC 62109-1, EN/IEC 62109-2
### Huawei SUN2000-12KTL-M2 – Netzanschlussbedingungen
G98, G99, EN 50438, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-
AR-N-4110, AS 4777, C10/11, ABNT, UTE C15-712, RD 1699, P.O. 12.3, TOR D4,
IEC61727, IEC62116, DEWA
Weitere Informationen zur Normkonformität auf Anfrage gerne erhältlich.
### Huawei SUN2000-12KTL-M2 – im Lieferumfang enthalten
PV Steckverbinder
AC Steckverbinder
Signalkabelsteckverbinder
Halterung
### Huawei SUN2000-12KTL-M2 – Hinweise und Erklärungen
1 Die maximale PV-Eingangsleistung des Wechselrichters beträgt 40.000 Wp, wenn
lange Strings mit SUN2000-450W-P Stromoptimierern ausgelegt und vollständig
angeschlossen sind.
2 Die maximale Eingangsspannung ist die Obergrenze der Gleichspannung. Jede
höhere Eingangsgleichspannung würde wahrscheinlich den Wechselrichter
beschädigen.
3 Jede DC-Eingangsspannung über dem Betriebsspannungsbereich kann zu
fehlerhaftem Betrieb führen.
4 SUN2000-12-20-KTL-M2 erhöht das Potential zwischen PV- und Masse auf über
Null durch integrierte PID-Wiederherstellungsfunktion, um die Degradation des
Moduls von PID wiederherzustellen. Unterstützte Modultypen sind: P-Typ (mono,
poly)
**Datenblatt**
****
