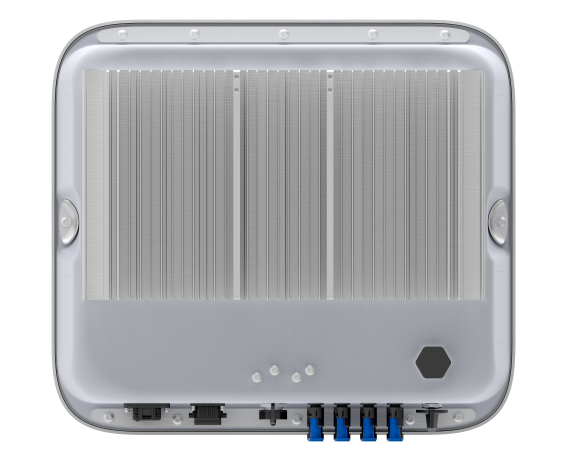

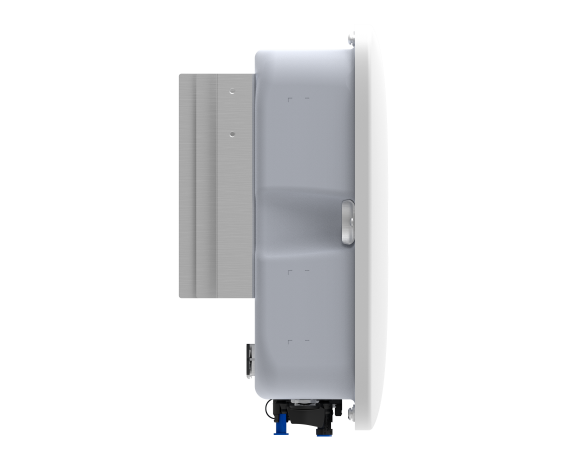

HUAWEI SUN2000-17KTL-M2 Wechselrichter

HUAWEI SUN2000-17KTL-M2 Wechselrichter

17 kW, 3-phasig, 2 MPPT, IP65

Produktbeschreibung

• Leistungsstarker 3-phasiger Wechselrichter für mittlere bis große PV-Anlagen

• AC-Nennleistung: 17.000 W, maximale Scheinleistung: 18.700 VA

• Zwei unabhängige MPP-Tracker für hohe Flexibilität bei der Modulanordnung

• Kompakte Bauweise (525 × 470 × 262 mm) und ein Gewicht von nur 25 kg

• Konvektionskühlung für geräuscharmen Betrieb

• RS485-Kommunikation für Smart Power Sensor und Smartlogger

• App-gesteuerte Bedienung über WLAN, Ethernet oder Mobilfunk (optional)

• Plug-and-Play Batteriekonnektivität

• Schutzart IP65 – für Innen- und Außenmontage geeignet

• Überspannungsschutz Typ II für AC & DC, Lichtbogenerkennung (AFCI)

• Maximaler Wirkungsgrad: 98,65 %, europäischer Wirkungsgrad: 98,30 %

Technische Hauptmerkmale

Allgemeine Betriebsdaten

• Temperaturbereich: –25 °C bis +60 °C

• Luftfeuchte: 0 % bis 100 % RH

• Betriebshöhe: 0–4.000 m (Leistungsreduktion > 2.000 m)

• Kühlung: Passiv (Konvektion)

• Anzeige: LED-Statusleuchten

• Kommunikation: RS485, WLAN, Ethernet, 4G/3G/2G (optionale Dongles)

• Nachtverbrauch: < 5,5 W (mit PID-Recovery < 10 W)

DC-Eingang

• Empfohlene PV-Leistung: 25.500 Wp (bis zu 40.000 Wp mit Optimierern)

• Max. Eingangsspannung: 1.080 V

• Betriebsspannung: 160 V – 950 V

• Startspannung: 200 V

• Nenneingangsspannung: 600 V

• Max. Kurzschlussstrom: 30 A

• Anzahl Eingänge pro MPPT: 2

AC-Ausgang

• Netzanschluss: Dreiphasig (3W + N + PE)

• Nennausgangsspannung: 220/380 V oder 230/400 V

• Netzfrequenz: 50/60 Hz

• Max. Ausgangsstrom: 28,5 A

• Leistungsfaktor: 0,8 kapazitiv … 0,8 induktiv

• Klirrfaktor (THD): ≤ 3 %

Wirkungsgrad

• Maximaler Wirkungsgrad: 98,65 %

• Europäischer Wirkungsgrad: 98,30 %

Schutzeinrichtungen

• DC-Lasttrennschalter

• Inselnetzerkennung

• AC- & DC-Überspannungsschutz: Typ II gemäß EN/IEC 61643-11

• AC-Überstrom- & Kurzschlussschutz

• DC-Verpolungsschutz

• Fehlerstromüberwachung

• Lichtbogenerkennung (AFCI)

• Eingänge für Rundsteuerempfänger

• Integrierte PID-Wiederherstellung

  • Unterstützt P-Typ Module (mono, poly)

Kompatible Optimierer

• DC MBUS-fähiger Optimierer: SUN2000-450W-P

Normen & Netzanschlussbedingungen

• Sicherheitsnormen: EN/IEC 62109-1, EN/IEC 62109-2

• Netzanschlussstandards:
  G98, G99, EN 50438, EN 50549, CEI 0-21, CEI 0-16,
  VDE-AR-N-4105, VDE-AR-N-4110, AS 4777, C10/11, ABNT,
  UTE C15-712, RD 1699, P.O. 12.3, TOR D4, IEC61727, IEC62116, DEWA

  Weitere Zertifikate auf Anfrage erhältlich.

Lieferumfang

• PV-Steckverbinder

• AC-Steckverbinder

• Signalkabelstecker

• Wandhalterung

Hinweise

• Die maximale PV-Leistung (40.000 Wp) ist nur mit voll ausgelegten Strings und SUN2000-450W-P Optimierern erreichbar.

• Überschreiten der maximalen Eingangsspannung kann den Wechselrichter beschädigen.

• Betrieb außerhalb des Spannungsspektrums kann zu Fehlern führen.
