Produktinformationen "HUAWEI SUN2000-40KTL-M3 Wechselrichter"

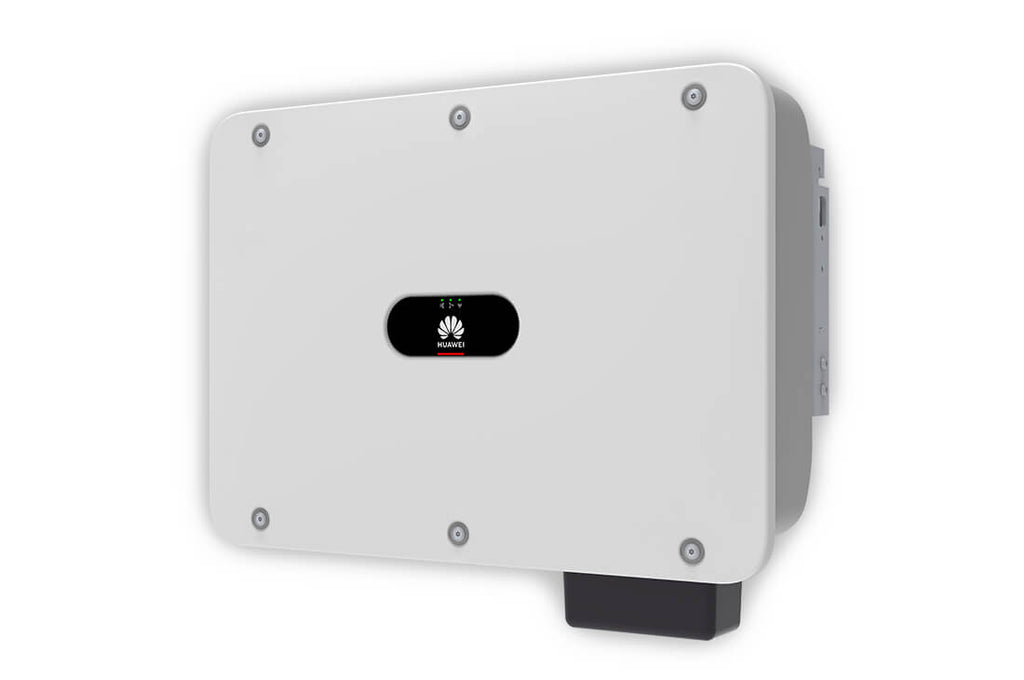

HUAWEI SUN2000-40KTL-M3 Wechselrichter
40 kW, 3-phasig, 4 MPPT, IP66
Produktbeschreibung
Der HUAWEI SUN2000-40KTL-M3 ist ein leistungsstarker, netzgekoppelter 3-phasiger Wechselrichter für große PV-Anlagen. Mit bis zu 44.000 VA Scheinleistung und vier unabhängigen MPP-Trackern bietet er maximale Flexibilität bei der Stranggestaltung und höchste Effizienz im Betrieb. Dank der Schutzart IP66 ist das Gerät für anspruchsvolle Outdoor-Installationen konzipiert. Die FusionSolar App ermöglicht eine intuitive Inbetriebnahme via WLAN. Die Kommunikation mit dem Smartlogger und Smart Power Sensor erfolgt über RS485, ergänzt durch optionales WLAN, Ethernet oder Mobilfunk via Dongle.
Technische Hauptmerkmale
| Merkmal | Wert |
|---|---|
| AC-Nennleistung | 40.000 W |
| Max. Scheinleistung | 44.000 VA |
| MPP-Tracker | 4 (unabhängig) |
| MPPT-Spannungsbereich | 200 – 1.000 V |
| Max. Eingangsspannung | 1.100 V |
| Max. Eingangsstrom/MPPT | 26 A |
| Kurzschlussstrom/MPPT | 40 A |
| Startspannung | 200 V |
| Nenneingangsspannung | 600 V |
| Phasenanzahl | 3-phasig (3W + N + PE) |
Mechanische Daten
| Merkmal | Wert |
|---|---|
| Abmessungen | 640 × 530 × 270 mm |
| Gewicht | 43 kg (inkl. Platte) |
| Schutzart | IP66 |
| Geräuschpegel | < 46 dB |
| Topologie | Transformatorlos |
| Kühlung | Konvektionskühlung |
| DC-Anschlüsse | 8x MC4 (Stäubli) |
| AC-Anschluss | M8-Bolzen/Kabelschuhe |
Wirkungsgrad
-
Max. Wirkungsgrad: 98,7 %
-
Europäischer Wirkungsgrad: 98,4 %
Kommunikation & Überwachung
-
Schnittstellen: RS485, WLAN, Ethernet, 4G (alle via Smart Dongle)
-
LED-Statusanzeige
-
Monitoring Bus (MBUS): Ja (Isoliertransformator notwendig)
-
Kompatible App: FusionSolar
Schutzfunktionen & Sicherheit
-
DC-Lasttrennschalter
-
AC- & DC-Überspannungsschutz: Typ II (EN/IEC 61643-11)
-
Inselnetzerkennung
-
Fehlerstromüberwachung
-
String-Überwachung
-
Lichtbogenerkennung (AFCI)
-
DC-Isolationsprüfung
-
DC-Verpolungsschutz
-
AC-Kurzschluss- & Überstromschutz
-
PID-Recovery integriert
-
Eingänge für Rundsteuerempfänger
Optimierer-Kompatibilität
-
SUN2000-450W-P (DC MBUS-kompatibel)
Normen & Netzanschlussstandards
-
Sicherheitsnormen:
EN/IEC 62109-1/-2, EN 50530, IEC 62116, IEC 60068, IEC 61683 -
Netzanschlussstandards:
IEC 61727, VDE-AR-N 4105, VDE 0126-1-1, BDEW, CEI 0-21, CEI 0-16,
G59/3, UTE C15-712-1, RD 1699, RD 661, RD 413, P.O. 12.3,
EN 50438 (Türkei/Irland), C10/11, NRS 097-2-1,
AS/NZS 4777.2, DEWAWeitere Zertifikate auf Anfrage erhältlich
Lieferumfang
-
PV-Steckverbinder
-
Bluetooth-Dongle
-
Wandhalterung
Hinweise & Erklärungen
-
Max. Eingangsspannung (1.100 V) darf nicht überschritten werden – sonst Gefahr für das Gerät
-
MPPT-Betriebsspannungsbereich (200–1.000 V) einhalten, um Fehlfunktionen zu vermeiden
-
PID-Recovery-Funktion hebt das PV-Potenzial über Erdpotenzial an
-
Unterstützte Modultypen: P-Typ (Mono/Poly), N-Typ (nPERT, HIT)
-
