Singlemode Mikrokabel MICRO A-D(ZN)2Y 1×6 E9/125 µm G.657A1 – 6-Faser 2,5 mm – 6000 m Holztrommel – schwarz – ZTED

Typische Einsatzbereiche

• FTTH / FTTB / FTTx-Netze (Glasfaser bis ins Haus / Gebäude / Büro)
• Hausanschlüsse vom Straßenverteiler bis zum Übergabepunkt im Gebäude
• Backbone-Strecken zwischen Verteilerschränken, Muffen und PoPs
• Campus- und Industrieverkabelung (Werksgelände, Logistikzentren, Rechenzentren)
• Anbindung von Funkstandorten, Überwachungskameras, WLAN-Access-Points
• Verlegung in Mikrorohren im Erdreich oder in vorhandenen Kabelkanälen

Aufbau des Kabels

• Kabeltyp: MICRO A-D(ZN)2Y 1×6 E9/125 G.657A1
• Fasern: 6 × Singlemode-Faser E9/125 µm (G.657A1, biegeunempfindlich)
• Bündelader: 1 zentrales lose geführtes Rohr, mit thixotroper Gelmasse zur Feuchteblockung
• Zugentlastung: Aramidgarn als Zug- und Druckelement
• Außenmantel: HDPE / PE, schwarz, halogenfrei, UV- und witterungsbeständig
• Kabelaufdruck (typisch): Kabeltyp, Meterkennzeichnung, Produktionslose

Der mechanische Aufbau ist für das Einblasen in Mikrorohre optimiert. Die Kombination aus zentraler Bündelader, Gelfüllung und Aramidgarne schützt die Fasern zuverlässig gegen Zugkräfte, Mikrobewegungen und Feuchtigkeit.

Optische Eigenschaften der Fasern (G.657A1 – typisch)

• Fasertyp: Singlemode E9/125 µm, ITU-T G.657A1
• Biegeunempfindliche Faser, ausgelegt für enge Biegeradien
• Niedrige Dämpfung im 1310-nm- und 1550-nm-Bereich (OS2-Klasse)
• Kompatibel zu Standard-Singlemode-Technik (G.652D) und gängigen Übertragungsverfahren (GPON, XG-PON, 10G-Ethernet, DWDM u. a.)

Mechanische und Umgebungs-Spezifikationen

• Außendurchmesser Kabel: 2,5 ± 0,2 mm
• Aufbau: 1×6 Fasern in zentraler lose geführter Tube, Aramid-Zugentlastung, HDPE-Außenmantel
• Metallfrei (nicht leitend)
• Geeignet für Einblasen in Mikrorohre (typisch Innen-Ø 4 mm, 7/4-Systeme)
• Für dauerhaften Betrieb im Außenbereich konzipiert (Rohrsysteme, Schächte, Gebäudezuführung)
• Temperaturbereiche gemäß Prüfprotokoll: Lagerung, Transport und Betrieb im typischen Bereich von Außenkabeln (Minusgrade bis hohe Plusgrade)

Logistik und Verpackung

• Länge pro Trommel: 6000 m
• Nettogewicht Kabel: ca. 26 kg
• Bruttogewicht inkl. Holztrommel und Holzgestell: ca. 48 kg

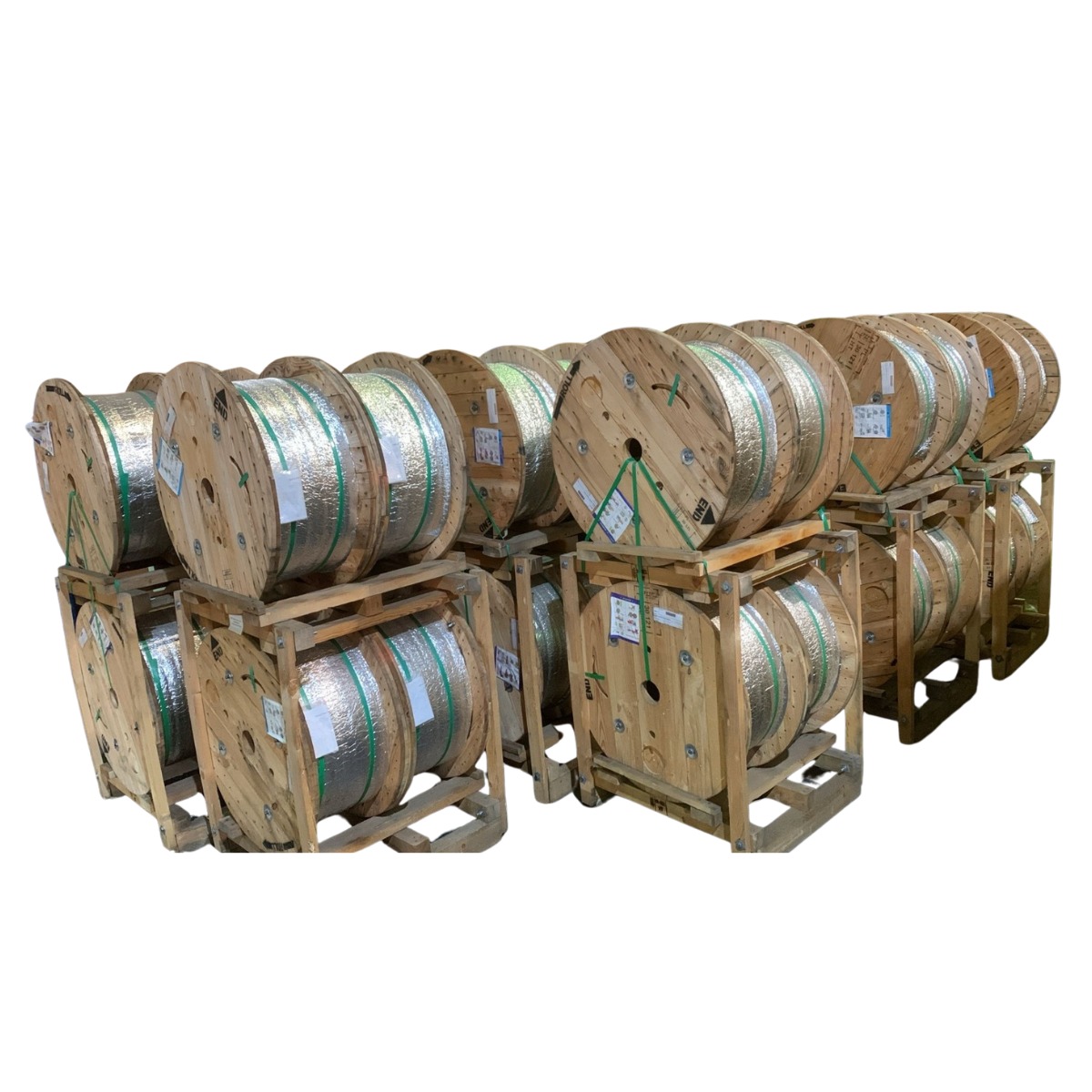

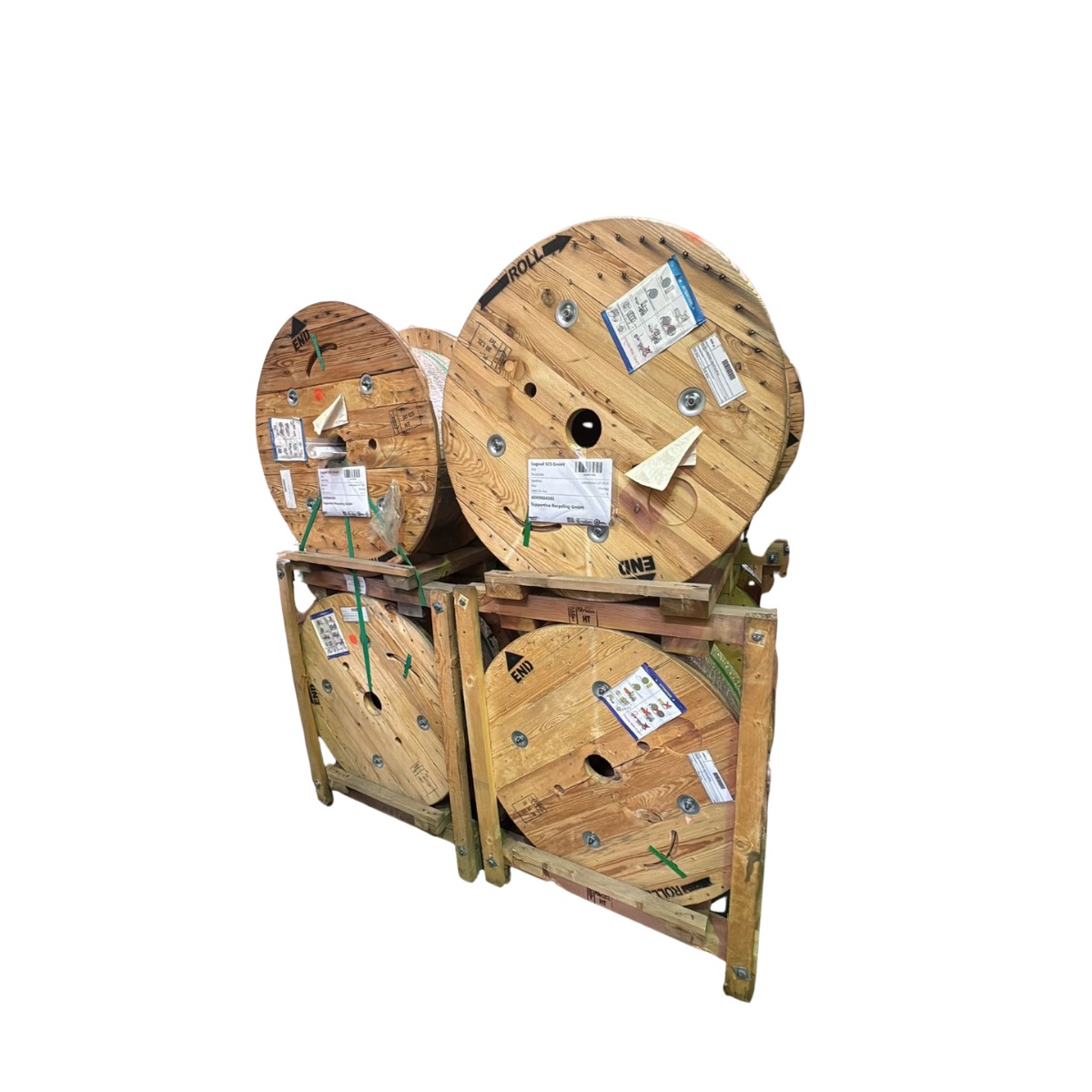

• Verpackung: Original-Holztrommel, werksseitig mit Folie und Umreifungsbändern gesichert, auf Holzuntergestell
• Zustand: Kabel unbenutzt / Neuware, Trommeln ggf. mit leichten Lager- oder Transportspuren

Vorteile für den Käufer

• Industriestandard-Mikrokabel für FTTH-Netze, kompatibel zu gängigen Mikrorohren
• Biegeunempfindliche G.657A1-Fasern – ideal für enge Verlegung und Hausinstallationen
• Metallfreie, elektrisch nicht leitende Konstruktion
• Sehr kompakter Außendurchmesser (ca. 2,5 mm) für lange Einblasstrecken
• Großtrommel mit 6000 m – weniger Spleißstellen, geringere Installationskosten
• Geeignet für Netzbetreiber, Stadtwerke, Installationsbetriebe und Systemhäuser weltweit

Technische Daten – Übersicht

Allgemein

• Kabeltyp: MICRO A-D(ZN)2Y 1×6 E9/125 G.657A1
• Anwendung: Mikrokabel zum Einblasen in Mikrorohre (FTTH/FTTx)
• Faseranzahl: 6
• Fasertyp: Singlemode E9/125 µm, G.657A1
• Mantelfarbe: Schwarz

Geometrie & Mechanik

• Kabelaußendurchmesser: 2,5 ± 0,2 mm
• Aufbau: 1 zentrale lose Tube, gelgefüllt, Aramid-Zugentlastung, PE-Außenmantel
• Konstruktion: metallfrei, robust, UV-beständig

Verpackung & Lieferung

• Trommellänge: 6000 m
• Nettogewicht: ca. 26 kg
• Bruttogewicht: ca. 48 kg
• Lieferung: Holztrommel auf Holzgestell, palettierbar
