Elektroinstallation und Schutztechnik für PV und Speicher im Überblick
Zwischen Wechselrichter, Speicher, Wallbox und öffentlichem Netz liegt die Elektroinstallation mit Zählerschrank, Verteilung und Schutzgeräten. Sie entscheidet, ob eine Anlage sicher, normgerecht und anmeldefähig ist. Diese Übersicht zeigt, welche Komponenten zusammenspielen und worauf Sie bei der Planung achten sollten.
Die Artikel im Überblick
Zählerschrank und Verteilung
Der Zählerschrank enthält die Zählerplätze des Messstellenbetreibers und den Verteiler für Ihre Stromkreise. Für Aufbau und Anschluss gelten die technische Anschlussregel VDE-AR-N 4100 und die technischen Anschlussbedingungen (TAB) Ihres Netzbetreibers. Nach Angaben eines Herstellerkatalogs erfordert die Nachrüstung einer PV-Anlage in der Regel eine Anpassung des Zählerplatzes. Lässt sich ein bestehender Zählerplatz nicht ertüchtigen, ist laut VDE FNN ein neuer nach aktueller VDE-AR-N 4100 zu errichten.
Die Verbraucherzentrale rät deshalb, in Angeboten zu prüfen, ob Gerüst, Zählerschrank-Umbau und Netzanschluss enthalten sind.
Auch der Platz zählt. Neben Wechselrichter, Speicher und Wallbox braucht die Verteilung häufig Raum für Überspannungsschutz, Messtechnik und gegebenenfalls eine Steuereinrichtung nach § 14a EnWG. Für Wohngebäude nennt der Herstellerkatalog zusätzlich die DIN 18015-1 als Planungsgrundlage.
Welche Schutzgeräte welche Aufgabe haben

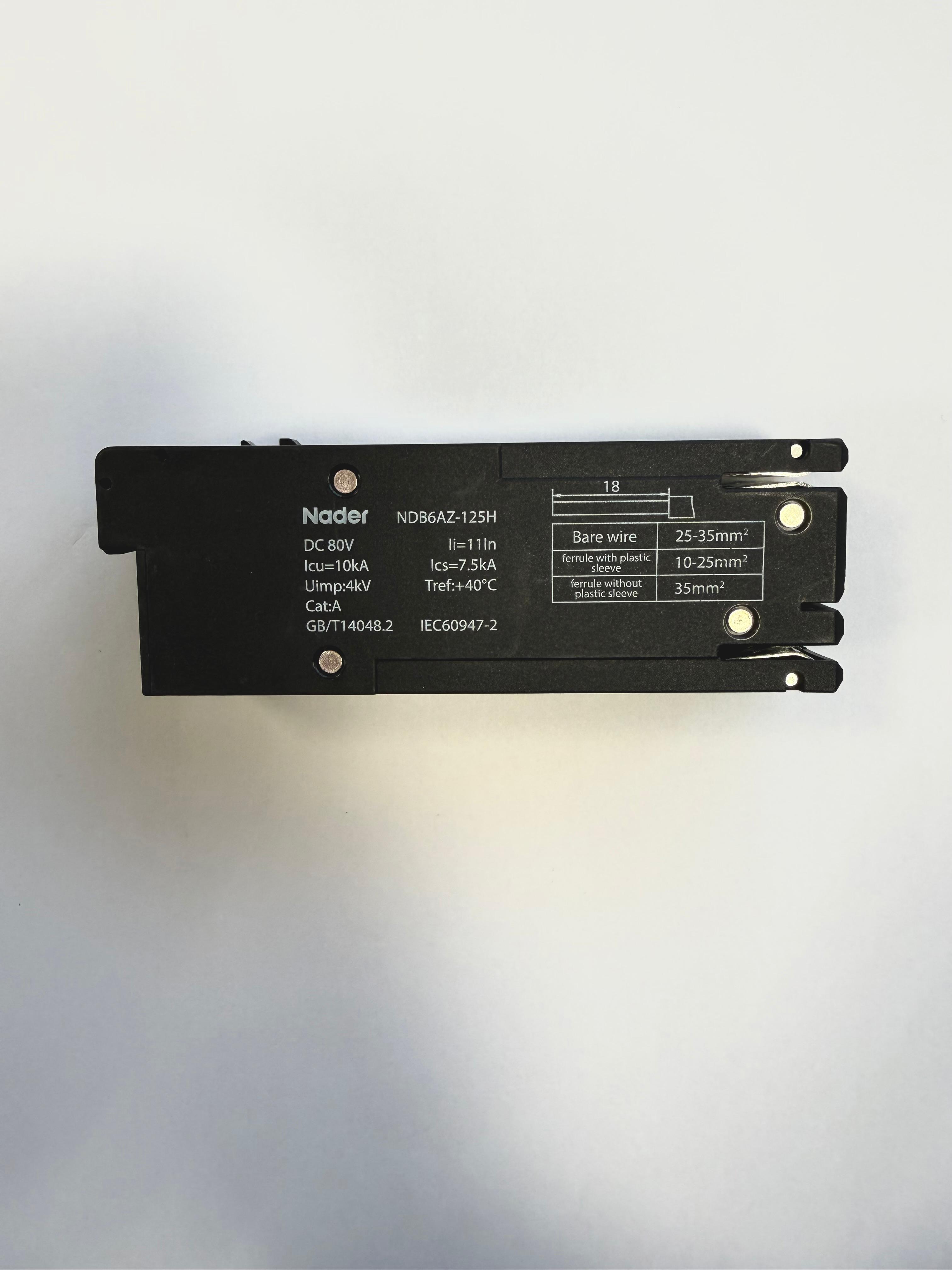

Leitungsschutzschalter schützen Leitungen vor Überlast und Kurzschluss. FI-Schutzschalter (RCD) schützen Menschen vor gefährlichen Fehlerströmen, der passende Typ hängt von Wechselrichter und Wallbox ab. Überspannungsschutz schützt Geräte vor Spannungsspitzen und gehört auf die Wechselstrom- und die Gleichstromseite. Klemmen und Verdrahtung halten die Verbindungen sicher zusammen, Relais, Schütze und Geräteschutzschalter übernehmen Schalt- und Schutzaufgaben in der Steuerung. Details zu jedem Gerät finden Sie in den Unterkategorien.
In der Praxis sind die Geräte aufeinander abgestimmt: Der Leitungsschutzschalter schützt die Leitung vom Verteiler zum Wechselrichter, der FI-Schutzschalter den Personenschutz im selben Stromkreis, und der Überspannungsschutz begrenzt Spannungsspitzen vor beiden.
Zusammenspiel mit PV, Speicher und Wallbox
Jeder Ladepunkt einer Wallbox benötigt nach DIN VDE 0100-722 einen eigenen Stromkreis mit separater Fehlerstrom-Schutzeinrichtung. Nach einem Hinweis von VDE FNN sind Geräte mit mehr als 4,6 kVA dreiphasig anzuschließen, einphasige Erzeugungsanlagen, Speicher und Ladeeinrichtungen sind je Außenleiter auf 4,6 kVA begrenzt. Das beeinflusst, wie Sie Wechselrichter, Speicher und Wallbox auf die drei Phasen verteilen.
Für Speicher und Erzeugungsanlagen kommen Vorgaben des Netzbetreibers hinzu, etwa zu Anschluss, Zählern und Einspeisebegrenzung. Wer Notstrom möchte, braucht zusätzliche Komponenten und Planung.
Planen Sie je Wechselrichter, Ladepunkt und Speicher einen eigenen Stromkreis mit passender Absicherung und Leitung ein und lassen Sie Reserve für spätere Erweiterungen. Querschnitt und Länge der Zuleitung beeinflussen den Spannungsabfall und damit die Auslegung.
Anmeldung und Registrierung
Eine PV-Anlage ist beim Netzbetreiber anzumelden, und die Angaben müssen innerhalb eines Monats nach Inbetriebnahme im Marktstammdatenregister der Bundesnetzagentur eingetragen werden. Auch Speicher sind eigenständig zu registrieren. Häufig übernimmt der Installationsbetrieb das. Welche Pflichten im Einzelfall gelten, etwa bei steckerfertigen Anlagen, Wallboxen oder der Teilnahme nach § 14a EnWG, hängt von der aktuellen Rechtslage ab. Fragen Sie Ihren Netzbetreiber oder den Installationsbetrieb.
Vor dem Anschluss ist beim Netzbetreiber ein Netzanschlussbegehren zu stellen. Ist der vorhandene Zähler nicht für die Erfassung der Einspeisung geeignet, wird er getauscht, ein alter Ferraris-Zähler genügt nicht.
Installation, Sicherheit und typische Fehler
Arbeiten an Netzanschluss, Zählerschrank, Verteilung, Schutzorganen und DC-Seite gehören ausschließlich in die Hände einer Elektrofachkraft, die je nach Netzbetreiber im Installateurverzeichnis eingetragen sein muss. Typische Fehler sind ein Zählerplatz ohne Platzreserve für Wechselrichter, Speicher und Wallbox, nicht auf den Wechselrichter abgestimmte Absicherung, ein FI-Typ, den der Hersteller nicht freigibt, fehlender Überspannungsschutz sowie fehlende Beschriftung und Dokumentation.
Zur Abnahme gehören Prüfungen und Dokumentation: Stromlaufpläne, Protokolle und eine eindeutige Beschriftung. Sie erleichtern spätere Erweiterungen und die Fehlersuche.
Welches Schutzgerät schützt wovor?

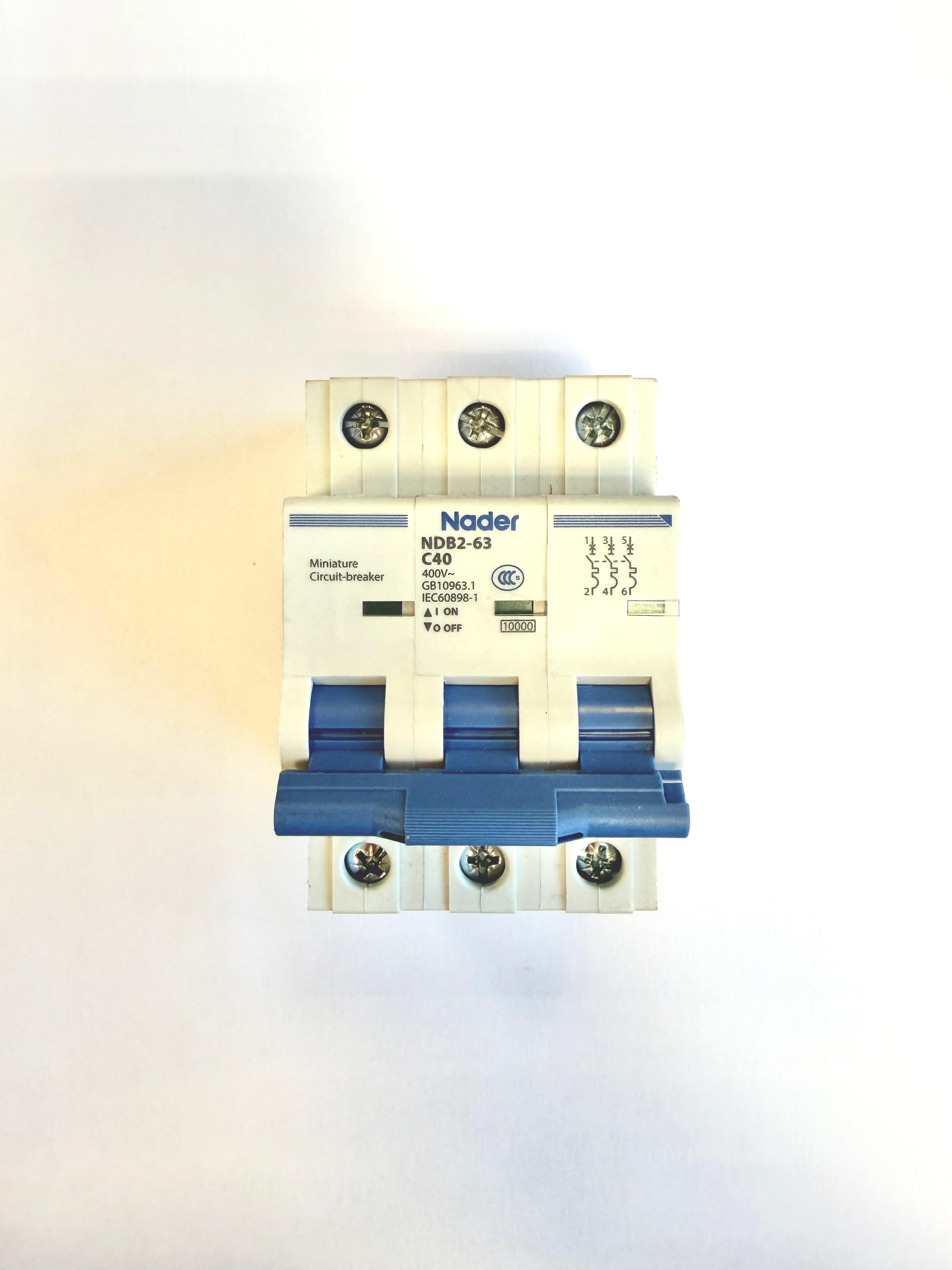

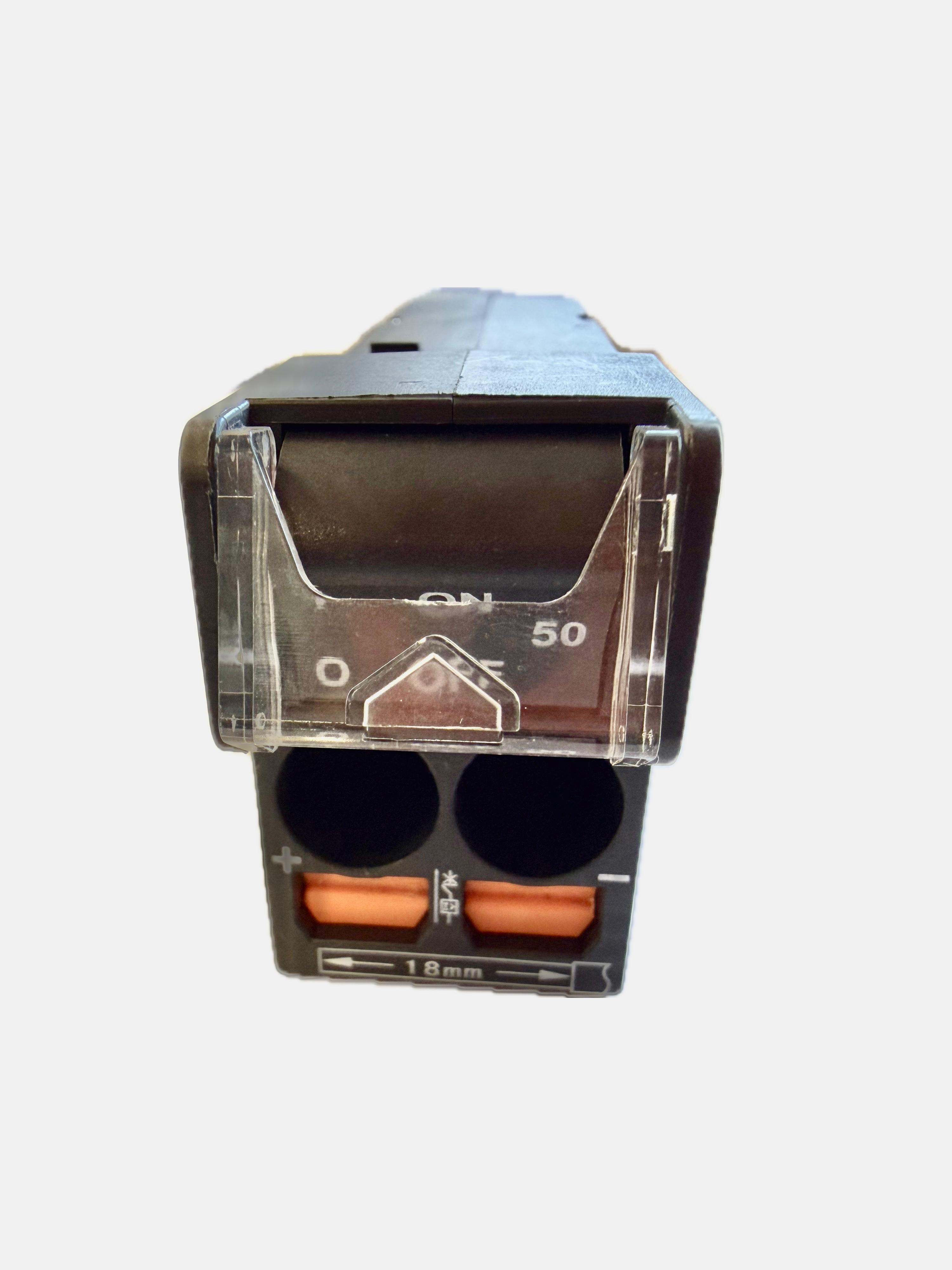

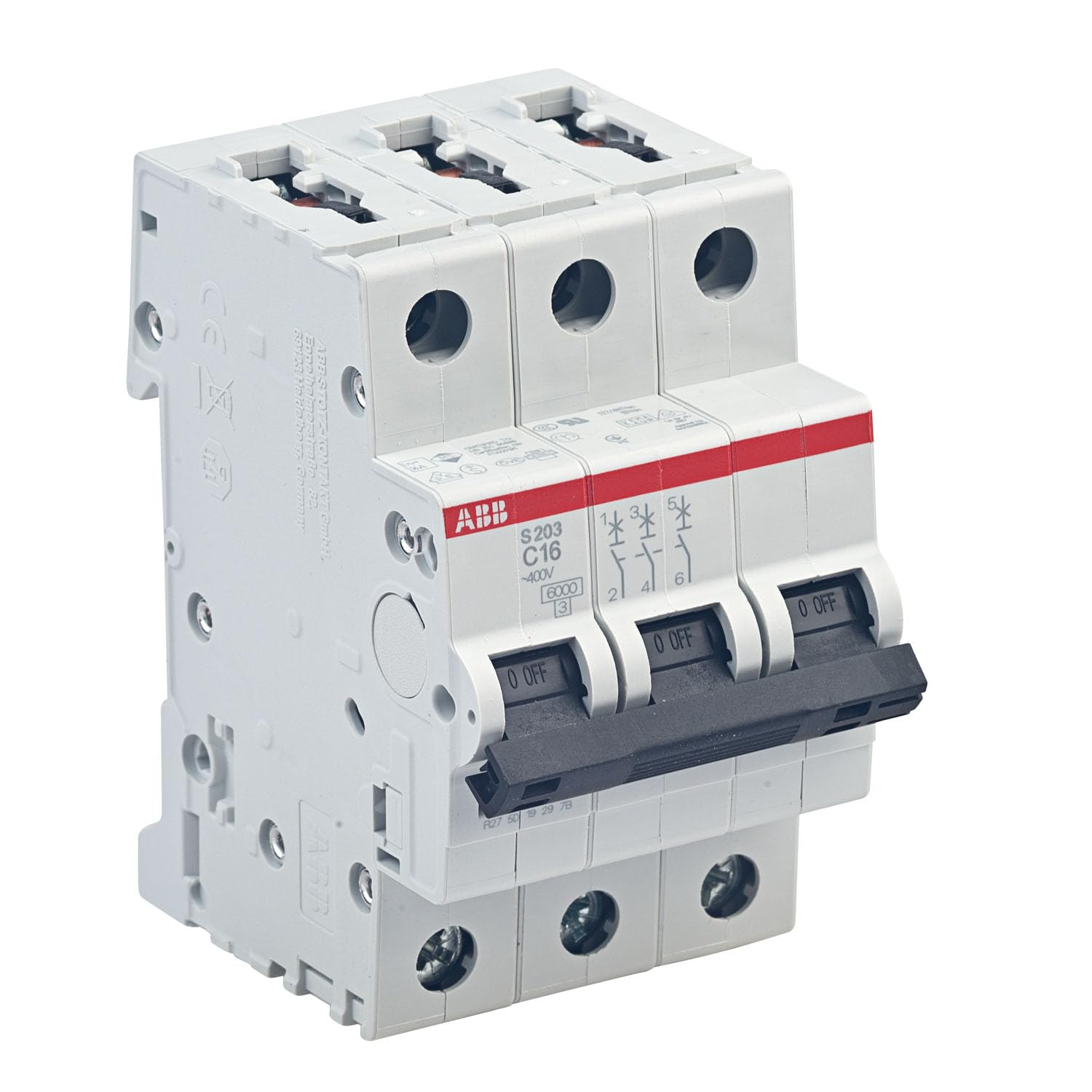

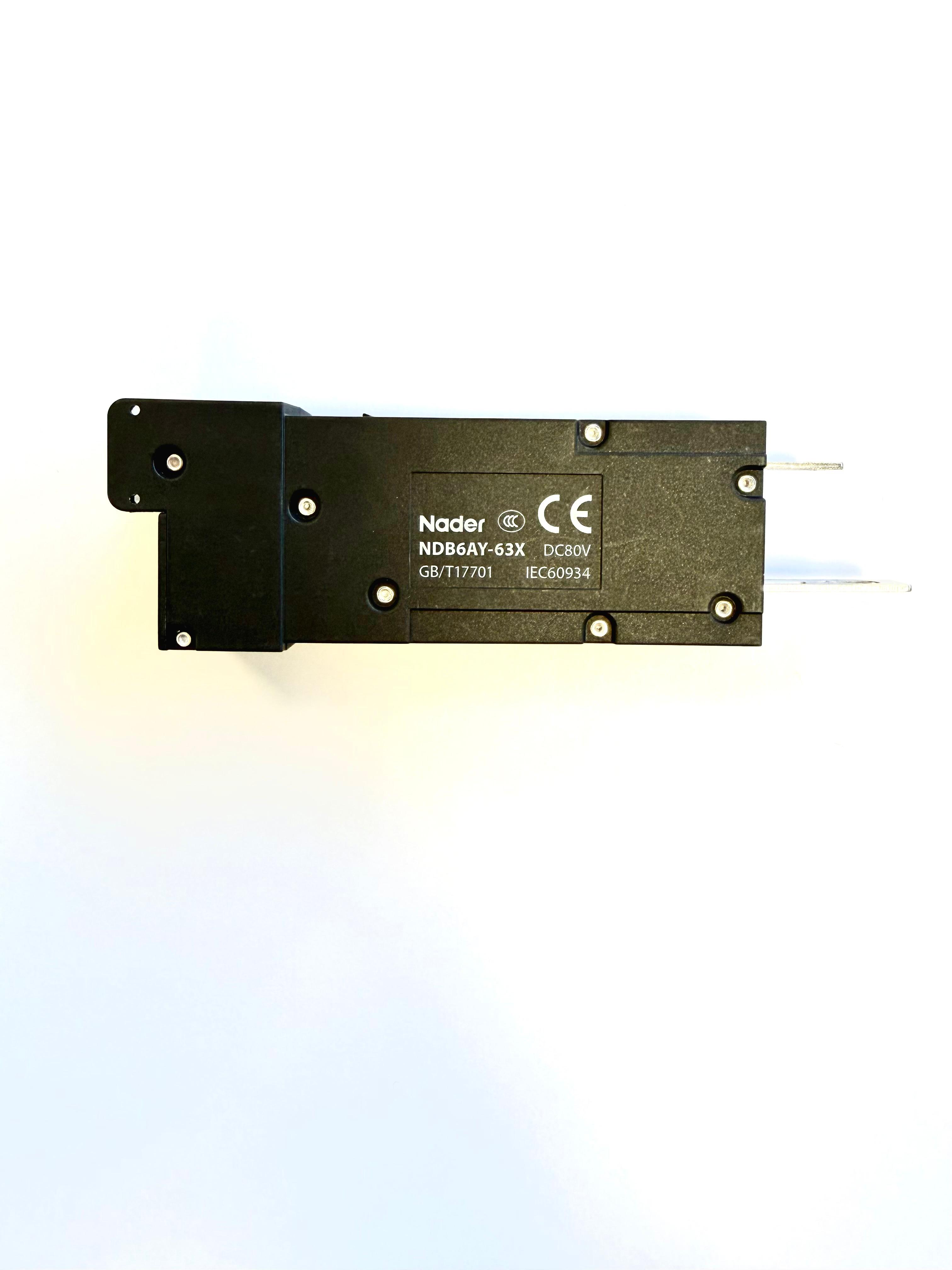

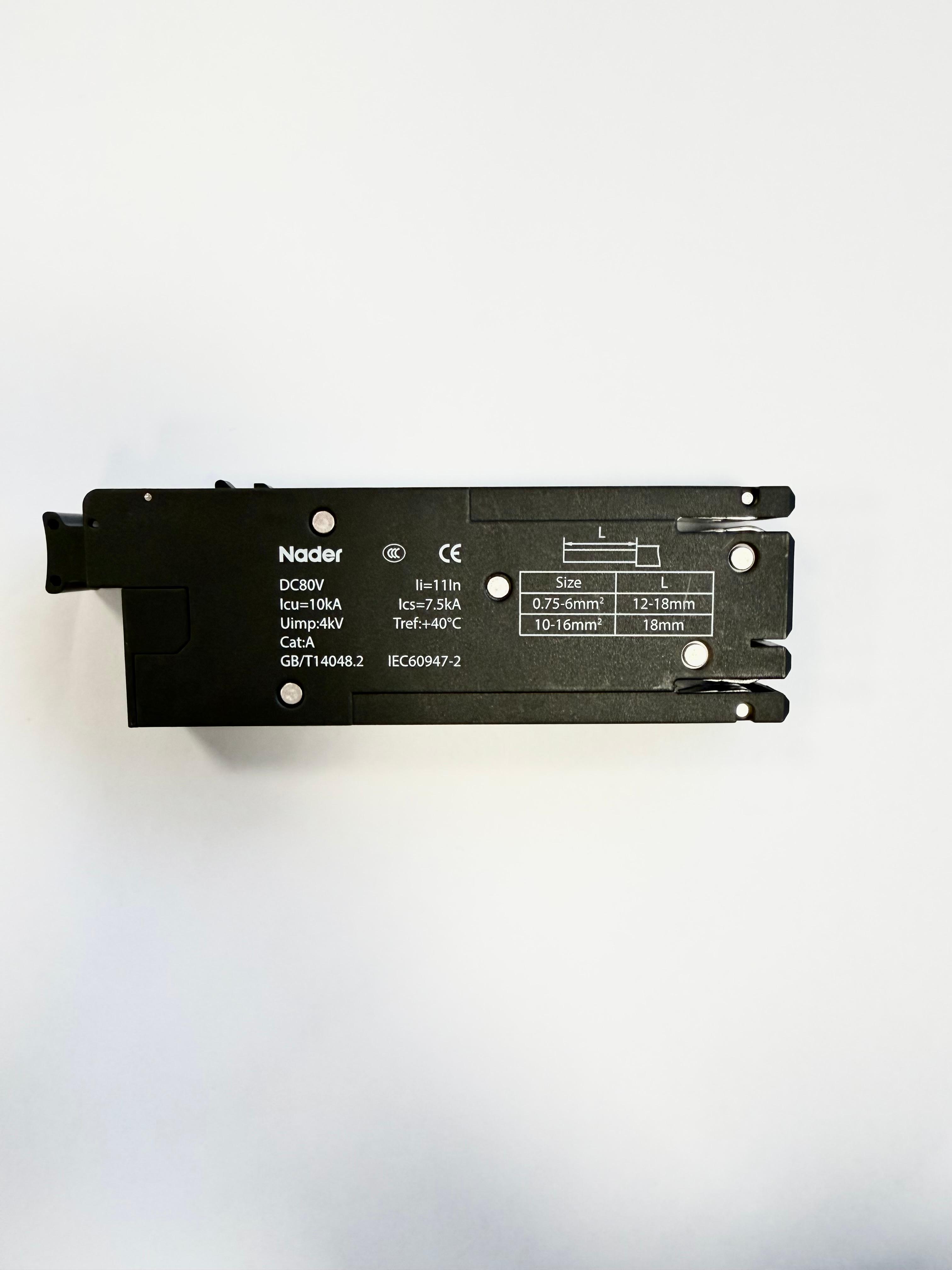

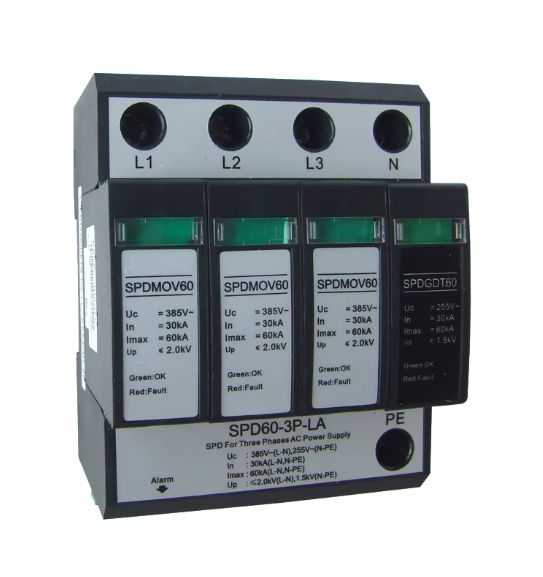

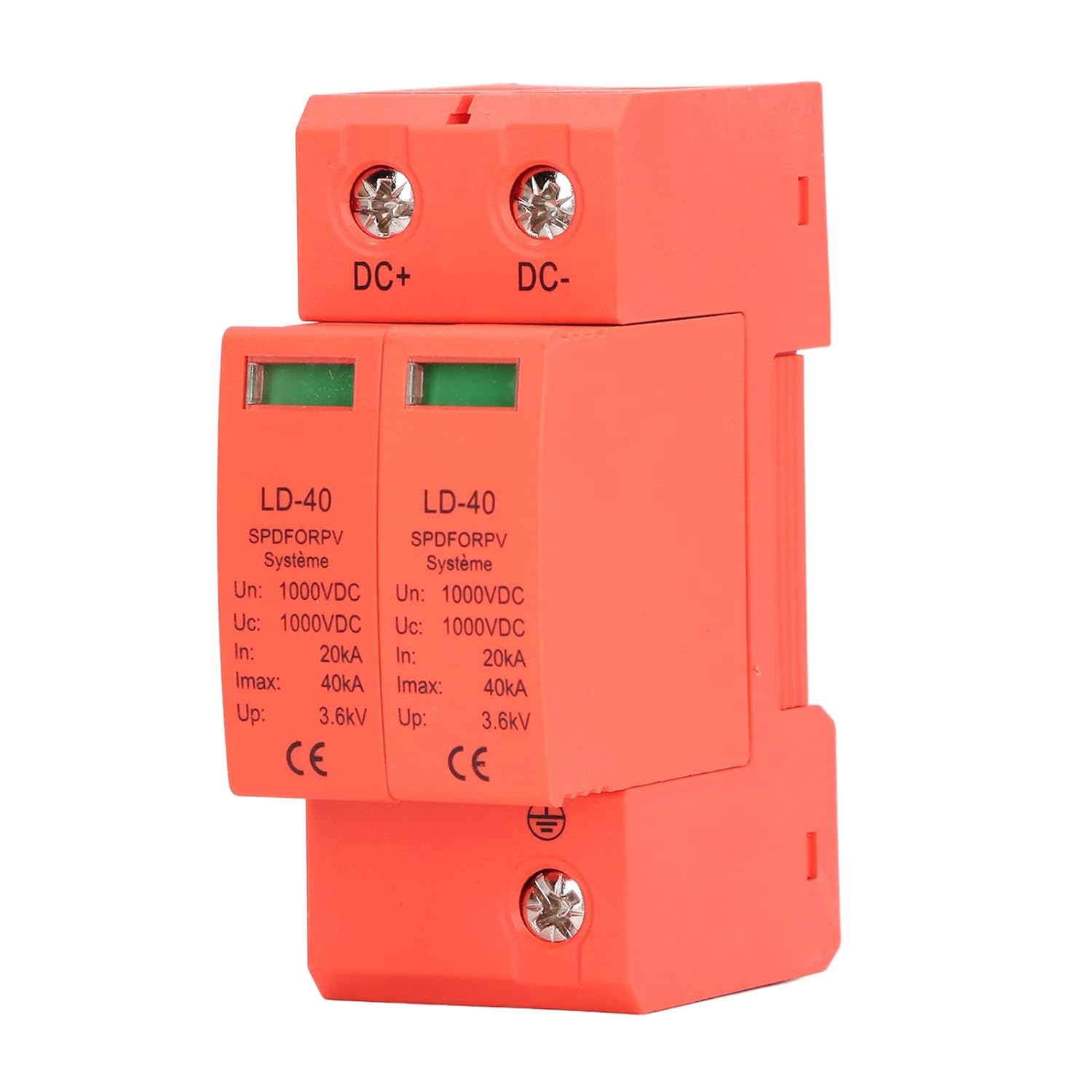

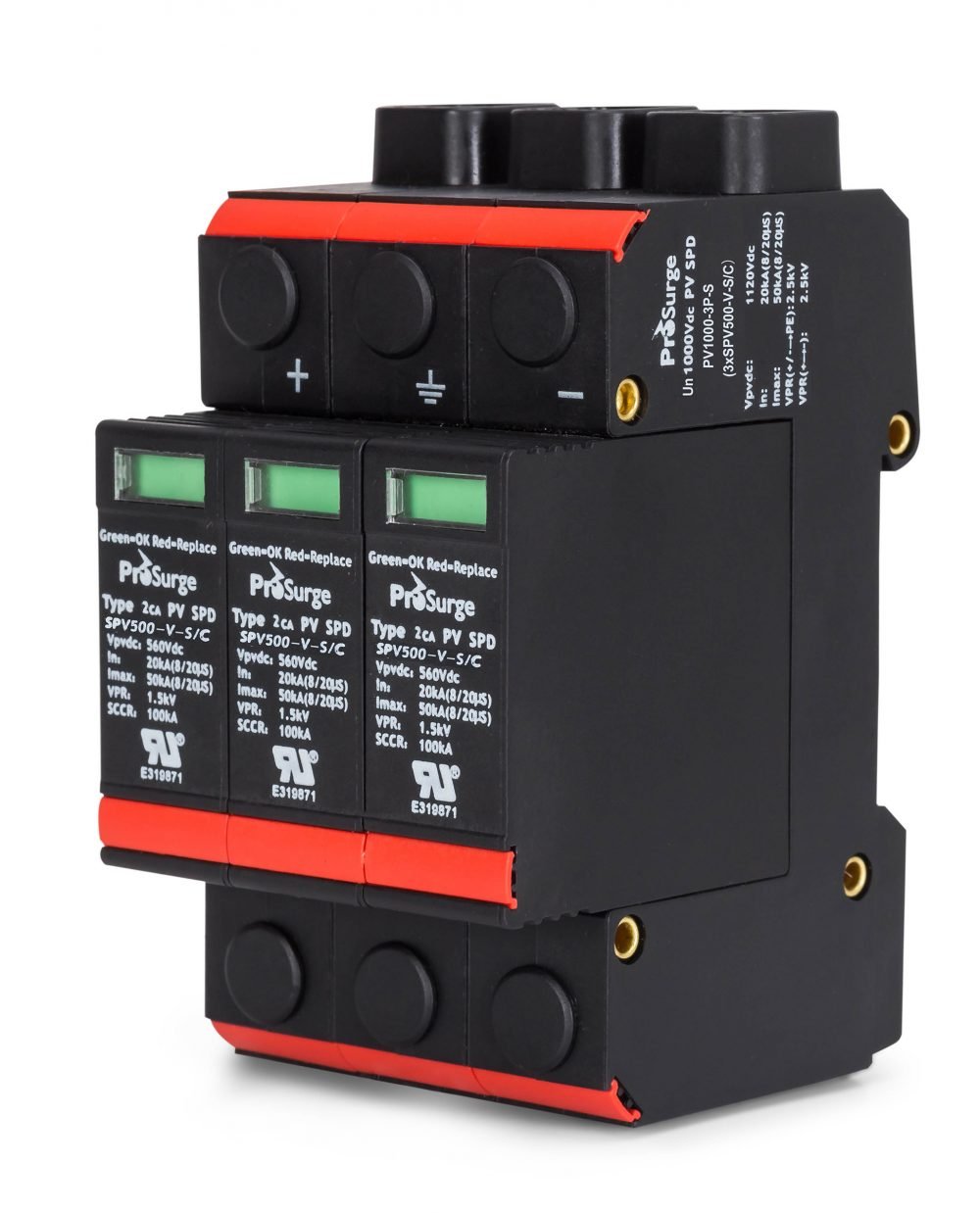

| Schutzgerät | Schützt vor | Typischer Einbauort |
|---|---|---|
| Leitungsschutzschalter | Überlast und Kurzschluss in der Leitung | Verteiler, am Abgang zum Wechselrichter oder zur Wallbox |
| FI-Schutzschalter (RCD) | Gefährlichen Fehlerströmen, Schutz von Personen und vor Bränden | Verteiler, im Stromkreis von Wechselrichter oder Wallbox |
| FI/LS-Schalter (RCBO) | Fehlerströmen sowie Überlast und Kurzschluss | Verteiler, einzeln für einen Stromkreis |
| Überspannungsschutz | Spannungsspitzen durch Blitzeinwirkung und Schaltvorgänge | Einspeisepunkt, Verteilung, Generatoranschlusskasten (DC) |
| Geräteschutzschalter | Überlast und Kurzschluss kleiner Geräte und Steuerkreise | Schaltschrank, hinter dem Netzteil |
Passend dazu
Häufige Fragen
Muss ich für eine PV-Anlage den Zählerschrank erneuern?
Häufig ist eine Anpassung nötig, denn der Zählerplatz muss den aktuellen TAB des Netzbetreibers und der VDE-AR-N 4100 entsprechen. Ob ein Umbau reicht oder ein neuer Zählerplatz nötig ist, klärt die Elektrofachkraft mit dem Netzbetreiber. Prüfen Sie im Angebot, ob dieser Aufwand enthalten ist.
Welche Schutzgeräte braucht eine PV-Anlage mit Speicher?
In der Regel Leitungsschutzschalter für die AC-Abgänge, gegebenenfalls einen passenden FI-Schutzschalter und Überspannungsschutz auf der AC- und der DC-Seite. Auf der Gleichstromseite kommen herstellerabhängig weitere Schutz- und Trenneinrichtungen dazu. Die Auslegung gehört zur Planung der Elektrofachkraft.
Darf ich Speicher, PV-Anlage und Wallbox einphasig anschließen?
Nur in Grenzen. Nach einem Hinweis von VDE FNN sind Geräte über 4,6 kVA dreiphasig anzuschließen, einphasige Geräte sind je Außenleiter begrenzt und gleichmäßig auf die Phasen zu verteilen. Fragen Sie Ihren Netzbetreiber nach den örtlichen Vorgaben.
Wer meldet die Anlage an?
In der Regel der Installationsbetrieb oder Verkäufer; verantwortlich bleibt der Betreiber. Die Anmeldung geht an den Netzbetreiber, die Eintragung ins Marktstammdatenregister soll innerhalb eines Monats nach Inbetriebnahme erfolgen. Bei Speichern gilt eine eigene Registrierung.
Kann ich Teile selbst installieren?
Arbeiten an Netzanschluss, Zählerschrank, Verteilung und DC-Seite sind Aufgabe einer Elektrofachkraft. Sie können sich vorab über die benötigten Komponenten informieren und die Planung mit dem Fachbetrieb abstimmen, aber nicht selbst anschließen.
