HUAWEI SUN2000-12KTL-M2 Wechselrichter
##
**HUAWEI SUN2000-12KTL-M2 Wechselrichter**
Der **HUAWEI SUN2000-12KTL-M2 Wechselrichter** steht für optimale Effizienz
und
einen hohen Wirkungsgrad. Das Gerät ist für die Umwandlung von Gleichstrom der
PV-Anlage in Wechselstrom zuständig. Es kann durch eine Person montiert
werden,
da es ein Gewicht von nur **25 kg** hat und die Bauform kompakt ist. Für die
Kommunikation mit dem Smart Power Sensor und Smartlogger verwendet es
**RS485**. Zudem kann es sich ins WLAN einwählen, um mit der Fusion Solar-App
gesteuert zu werden. Der Anschluss der Batterie geschieht in unkompliziert
durch Plug-and-Play.
Einer der vielen Vorteile des **HUAWEI SUN2000-12KTL-M2 Wechselrichters** sind
die Sicherheitsvorkehrungen, die aus der Schutzart IP65 und dem
Überspannungsschutz
von Typ 2 bestehen. Für den Leistungsausgleich sind zwei unabhängige MPP-
Tracker installiert, die die Schwankungen auffangen. Als **Nennleistung sind
12.000 Watt** und ein Spannungsbereich genannt, der zwischen **160 und 950
Volt** liegt. Auf diese Weise erreicht der Wechselrichter einen **maximalen
Wirkungsgrad von 98,5 %.** Für die Reduzierung der Geräusche ist die
Konvektionskühlung zuständig.
#### Technische Merkmale
MPPT-Spannungsbereich | 160 - 950 V
---|---
Max. Eingangsstrom pro MPPT | 22 A
Anzahl d. MPP Tracker | 2
AC-Nennleistung | 12.000 W
Anzahl d. Einspeisephasen | 3
Abmessungen | 525 x 470 x 262 mm
### Huawei SUN2000-12KTL-M2 – Allgemeine Daten
Betriebstemperaturbereich: -25 ~ +60 °C
Relative Betriebsfeuchtigkeit: 0 % RH~100 % RH
Betriebsho¨he: 0 – 4.000 m (Derating > 2.000 m)
Kühlung: Konvektionskühlung
Anzeige: Status LED´s
Kommunikation: RS485, WLAN/Ethernet*, 4G/3G/2G*
Gewicht (inkl. Befestigungswinkel): 25 Kg
Abmessungen (inkl. Befestigungswinkel): 525 x 470 x 262 mm
Schutzart: IP65
Energieverbrauch nachts: < 5.5 W (<10 W, wenn die PID-
Wiederherstellungsfunktion aktiviert ist)
### Huawei SUN2000-12KTL-M2 – Eingang DC
Empfohlene maximale PV-Leistung1: 18,000 Wp
Max. Eingangsspannung2: 1.080 V
Betriebsspannungsbereich3 : 160 V ~ 950 V
Startspannung: 200 V
Nenneingangsspannung: 600 V
Max. Eingangsstrom pro MPPT: 22 A
Max. Kurzschlussstrom: 30 A
Anzahl der MPP-Tracker: 2
Max. Anzahl der Einga¨nge pro MPPT: 2
### Huawei SUN2000-12KTL-M2 – Ausgang AC
Netzanschluss: Dreiphasig
Nennleistung: 12.000 W
Maximale Scheinleistung: 13.200 VA
Nennausgangsspannung: 220 Vac / 380 Vac, 230 Vac / 400 Vac, 3W + N+PE
AC – Netzfrequenz: 50 Hz / 60 Hz
Maximaler Ausgangsstrom: 20 A
Einstellbarer Leistungsfaktor: 0.8 kap. … 0.8 ind.
Klirrfaktor (THD): = 3%
### Huawei SUN2000-12KTL-M2 – Wirkungsgrad
Max. Wirkungsgrad: 98.5 %
Europäischer Wirkungsgrad: 98 %
### Huawei SUN2000-12KTL-M2 – Schutzeinrichtungen
DC Lasttrennschalter: Ja
Inselnetzerkennung: Ja
AC-U¨berstromschutz: Ja
AC-Kurzschlussschutz: Ja
DC-Verpolungsschutz: Ja
AC-Überspannungsschutz: Typ II
DC-Überspannungsschutz: Ja, kompatibel mit Schutzart TYP II gemäß EN / IEC
61643-11
Fehlerstromu¨berwachung: Ja
Lichtbogenerkennung: Ja
Eingänge Rundsteuerempfänger: Ja
Integrierte PID-Wiederherstellung4: Ja
### Huawei SUN2000-12KTL-M2 – Moduloptimierer
SUN2000-450W-P
### Huawei SUN2000-12KTL-M2 – Normen und Sicherheit
EN/IEC 62109-1, EN/IEC 62109-2
### Huawei SUN2000-12KTL-M2 – Netzanschlussbedingungen
G98, G99, EN 50438, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-
AR-N-4110, AS 4777, C10/11, ABNT, UTE C15-712, RD 1699, P.O. 12.3, TOR D4,
IEC61727, IEC62116, DEWA
Weitere Informationen zur Normkonformität auf Anfrage gerne erhältlich.
### Huawei SUN2000-12KTL-M2 – im Lieferumfang enthalten
PV Steckverbinder
AC Steckverbinder
Signalkabelsteckverbinder
Halterung
### Huawei SUN2000-12KTL-M2 – Hinweise und Erklärungen
1 Die maximale PV-Eingangsleistung des Wechselrichters beträgt 40.000 Wp, wenn
lange Strings mit SUN2000-450W-P Stromoptimierern ausgelegt und vollständig
angeschlossen sind.
2 Die maximale Eingangsspannung ist die Obergrenze der Gleichspannung. Jede
höhere Eingangsgleichspannung würde wahrscheinlich den Wechselrichter
beschädigen.
3 Jede DC-Eingangsspannung über dem Betriebsspannungsbereich kann zu
fehlerhaftem Betrieb führen.
4 SUN2000-12-20-KTL-M2 erhöht das Potential zwischen PV- und Masse auf über
Null durch integrierte PID-Wiederherstellungsfunktion, um die Degradation des
Moduls von PID wiederherzustellen. Unterstützte Modultypen sind: P-Typ (mono,
poly)
**Datenblatt**
****
253822
HUAWEI SUN2000-15KTL-M2 Wechselrichter
HUAWEI SUN2000-15KTL-M2 Wechselrichter
15 kW, 3-phasig, 2 MPPT, IP65
Produktbeschreibung
Hochleistungs-Wechselrichter zur Umwandlung von Gleichstrom in netzkonformen Wechselstrom
AC-Nennleistung: 15.000 W mit hoher Effizienz
Zwei MPP-Tracker für flexible Modulverschaltung und optimierte Energieausbeute
Kompaktes Design mit 25 kg Gewicht – für Ein-Personen-Montage geeignet
RS485-Kommunikation mit Smart Power Sensor & Smartlogger
Steuerung über die FusionSolar-App per WLAN, Ethernet oder Mobilfunk (via Dongle)
Plug-and-Play Batteriekonnektivität
Integrierter Überspannungsschutz Typ II (AC & DC) und Lichtbogenerkennung (AFCI)
Schutzart IP65 – für den Außeneinsatz geeignet
Maximaler Wirkungsgrad: 98,65 %, europäischer Wirkungsgrad: 98,30 %
Geräuscharmer Betrieb dank passiver Konvektionskühlung
Technische Hauptdaten
Merkmal
Wert
MPPT-Spannungsbereich
160 – 950 V
Max. Eingangsstrom/MPPT
22 A
Anzahl MPP-Tracker
2
AC-Nennleistung
15.000 W
Phasenanzahl
3-phasig
Abmessungen
525 × 470 × 262 mm
Gewicht
25 kg
Allgemeine Betriebsdaten
Temperaturbereich: –25 °C bis +60 °C
Relative Luftfeuchte: 0 % – 100 % RH
Betriebshöhe: 0 – 4.000 m (Derating über 2.000 m)
Kühlung: Konvektionskühlung
Anzeige: LED-Status
Kommunikation: RS485, WLAN, Ethernet, 4G (optional über Smart Dongle)
Nachtverbrauch: < 5,5 W (< 10 W mit PID-Funktion aktiv)
DC-Eingang
Empfohlene PV-Leistung: 22.500 Wp
Max. PV-Leistung: 40.000 Wp (mit SUN2000-450W-P Optimierern)
Max. Eingangsspannung: 1.080 V
Betriebsspannung: 160 – 950 V
Startspannung: 200 V
Nenneingangsspannung: 600 V
Max. Kurzschlussstrom: 30 A
Eingänge pro MPPT: 2
AC-Ausgang
Netzanschluss: 3-phasig (3W + N + PE)
Nennausgangsspannung: 220/380 V oder 230/400 V
Frequenz: 50/60 Hz
Max. Ausgangsstrom: 25,2 A
Max. Scheinleistung: 16.500 VA
Leistungsfaktor: 0,8 kap. bis 0,8 ind.
Klirrfaktor (THD): ≤ 3 %
Wirkungsgrad
Maximaler Wirkungsgrad: 98,65 %
Europäischer Wirkungsgrad: 98,30 %
Schutzeinrichtungen
DC-Lasttrennschalter
Inselnetzerkennung
AC- & DC-Überspannungsschutz: Typ II nach EN/IEC 61643-11
AC-Überstrom- & Kurzschlussschutz
DC-Verpolungsschutz
Isolations- und Fehlerstromüberwachung
Lichtbogenerkennung (AFCI)
Rundsteuerempfänger-kompatibel
PID-Wiederherstellung integriert
Unterstützt P-Typ Module (mono & poly)
Spannungspotential zwischen PV und Masse wird angehoben zur Reversierung von PID
Kompatible Optimierer
DC MBUS-Optimierer: SUN2000-450W-P
Normen & Zertifikate
Sicherheitsnormen: EN/IEC 62109-1, EN/IEC 62109-2
Netzanschlussstandards:
G98, G99, EN 50438, EN 50549, CEI 0-21, CEI 0-16,
VDE-AR-N-4105, VDE-AR-N-4110, AS 4777, C10/11, ABNT,
UTE C15-712, RD 1699, P.O. 12.3, TOR D4, IEC 61727, IEC 62116, DEWA
Weitere Standards auf Anfrage erhältlich
Lieferumfang
PV-Steckverbinder
AC-Steckverbinder
Signalkabel-Stecker
Wandhalterung
Hinweise & Erklärungen
Maximale PV-Eingangsleistung nur mit SUN2000-450-P Optimierern
Spannungen > 1.080 V können den Wechselrichter beschädigen
Betrieb außerhalb des Betriebsspannungsbereichs (160–950 V) führt zu Fehlfunktionen
253823
HUAWEI SUN2000-17KTL-M2 Wechselrichter
HUAWEI SUN2000-17KTL-M2 Wechselrichter
17 kW, 3-phasig, 2 MPPT, IP65
Produktbeschreibung
Leistungsstarker 3-phasiger Wechselrichter für mittlere bis große PV-Anlagen
AC-Nennleistung: 17.000 W, maximale Scheinleistung: 18.700 VA
Zwei unabhängige MPP-Tracker für hohe Flexibilität bei der Modulanordnung
Kompakte Bauweise (525 × 470 × 262 mm) und ein Gewicht von nur 25 kg
Konvektionskühlung für geräuscharmen Betrieb
RS485-Kommunikation für Smart Power Sensor und Smartlogger
App-gesteuerte Bedienung über WLAN, Ethernet oder Mobilfunk (optional)
Plug-and-Play Batteriekonnektivität
Schutzart IP65 – für Innen- und Außenmontage geeignet
Überspannungsschutz Typ II für AC & DC, Lichtbogenerkennung (AFCI)
Maximaler Wirkungsgrad: 98,65 %, europäischer Wirkungsgrad: 98,30 %
Technische Hauptmerkmale
Merkmal
Wert
MPPT-Spannungsbereich
160 – 950 V
Max. Eingangsstrom/MPPT
22 A
Anzahl MPP-Tracker
2
AC-Nennleistung
17.000 W
Einspeisephasen
3
Abmessungen
525 × 470 × 262 mm
Gewicht
25 kg
Allgemeine Betriebsdaten
Temperaturbereich: –25 °C bis +60 °C
Luftfeuchte: 0 % bis 100 % RH
Betriebshöhe: 0–4.000 m (Leistungsreduktion > 2.000 m)
Kühlung: Passiv (Konvektion)
Anzeige: LED-Statusleuchten
Kommunikation: RS485, WLAN, Ethernet, 4G/3G/2G (optionale Dongles)
Nachtverbrauch: < 5,5 W (mit PID-Recovery < 10 W)
DC-Eingang
Empfohlene PV-Leistung: 25.500 Wp (bis zu 40.000 Wp mit Optimierern)
Max. Eingangsspannung: 1.080 V
Betriebsspannung: 160 V – 950 V
Startspannung: 200 V
Nenneingangsspannung: 600 V
Max. Kurzschlussstrom: 30 A
Anzahl Eingänge pro MPPT: 2
AC-Ausgang
Netzanschluss: Dreiphasig (3W + N + PE)
Nennausgangsspannung: 220/380 V oder 230/400 V
Netzfrequenz: 50/60 Hz
Max. Ausgangsstrom: 28,5 A
Leistungsfaktor: 0,8 kapazitiv … 0,8 induktiv
Klirrfaktor (THD): ≤ 3 %
Wirkungsgrad
Maximaler Wirkungsgrad: 98,65 %
Europäischer Wirkungsgrad: 98,30 %
Schutzeinrichtungen
DC-Lasttrennschalter
Inselnetzerkennung
AC- & DC-Überspannungsschutz: Typ II gemäß EN/IEC 61643-11
AC-Überstrom- & Kurzschlussschutz
DC-Verpolungsschutz
Fehlerstromüberwachung
Lichtbogenerkennung (AFCI)
Eingänge für Rundsteuerempfänger
Integrierte PID-Wiederherstellung
Unterstützt P-Typ Module (mono, poly)
Kompatible Optimierer
DC MBUS-fähiger Optimierer: SUN2000-450W-P
Normen & Netzanschlussbedingungen
Sicherheitsnormen: EN/IEC 62109-1, EN/IEC 62109-2
Netzanschlussstandards:
G98, G99, EN 50438, EN 50549, CEI 0-21, CEI 0-16,
VDE-AR-N-4105, VDE-AR-N-4110, AS 4777, C10/11, ABNT,
UTE C15-712, RD 1699, P.O. 12.3, TOR D4, IEC61727, IEC62116, DEWA
Weitere Zertifikate auf Anfrage erhältlich.
Lieferumfang
PV-Steckverbinder
AC-Steckverbinder
Signalkabelstecker
Wandhalterung
Hinweise
Die maximale PV-Leistung (40.000 Wp) ist nur mit voll ausgelegten Strings und SUN2000-450W-P Optimierern erreichbar.
Überschreiten der maximalen Eingangsspannung kann den Wechselrichter beschädigen.
Betrieb außerhalb des Spannungsspektrums kann zu Fehlern führen.
253824

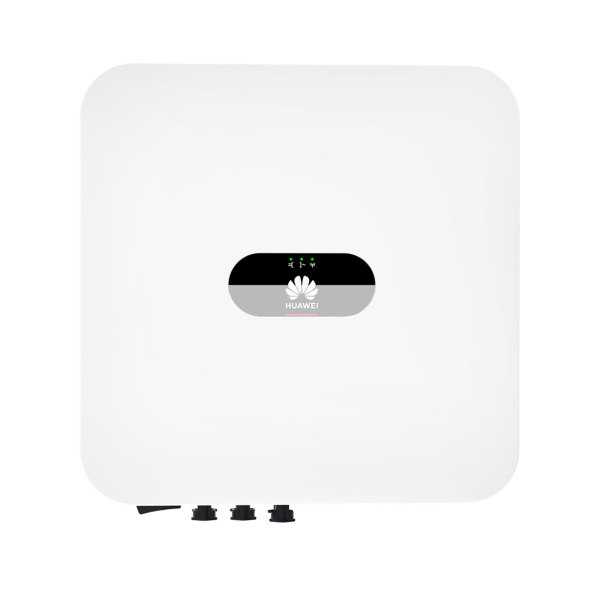

HUAWEI SUN2000-20KTL-M2 Wechselrichter
HUAWEI SUN2000-20KTL-M2 Wechselrichter
20 kW, 3-phasig, 2 MPPT, IP65
Produktbeschreibung
Kraftvoller 3-phasiger Wechselrichter zur Umwandlung von PV-Gleichstrom in netzkompatiblen Wechselstrom
Nennleistung: 20.000 W, maximale Scheinleistung: 22.000 VA
Kompakte Bauform bei nur 25 kg Gewicht – Ein-Personen-Montage möglich
RS485-Kommunikation für Integration mit Smart Power Sensor und Smartlogger
Steuerung über WLAN via FusionSolar-App, optional mit Ethernet oder 4G-Dongle
Plug-and-Play Batteriekonnektivität
Schutzart IP65 – robust für den Außenbereich
Zwei unabhängige MPP-Tracker zur optimalen Energieausbeute bei variablen Dachneigungen
Überspannungsschutz Typ II (AC & DC), Lichtbogenerkennung (AFCI), PID-Wiederherstellung
Maximaler Wirkungsgrad: 98,65 %, europäischer Wirkungsgrad: 98,30 %
Konvektionskühlung für lautlosen Betrieb ohne Lüfter
Technische Hauptmerkmale
Merkmal
Wert
MPPT-Spannungsbereich
160 – 950 V
Max. Eingangsstrom/MPPT
22 A
Anzahl MPP-Tracker
2
AC-Nennleistung
20.000 W
Phasenanzahl
3
Abmessungen
525 × 470 × 262 mm
Gewicht
25 kg
Allgemeine Betriebsdaten
Betriebstemperatur: –25 °C bis +60 °C
Relative Luftfeuchte: 0 % – 100 % RH
Betriebshöhe: 0 – 4.000 m (Derating über 2.000 m)
Kühlung: Konvektionskühlung
Anzeige: LED-Status
Kommunikation: RS485, WLAN, Ethernet, 4G (via Dongle)
Nachtverbrauch: < 5,5 W (< 10 W bei aktiver PID-Wiederherstellung)
DC-Eingang
Empfohlene PV-Leistung: 30.000 Wp
Maximale PV-Leistung (mit Optimierern): 40.000 Wp
Max. Eingangsspannung: 1.080 V
Betriebsspannung: 160 – 950 V
Startspannung: 200 V
Nenneingangsspannung: 600 V
Max. Kurzschlussstrom: 30 A
Eingänge pro MPPT: 2
AC-Ausgang
Netzanschluss: 3-phasig (3W + N + PE)
Nennausgangsspannung: 220/380 V oder 230/400 V
Netzfrequenz: 50/60 Hz
Max. Ausgangsstrom: 33,5 A
Scheinleistung (max.): 22.000 VA
Leistungsfaktor: 0,8 kap. – 0,8 ind.
Klirrfaktor (THD): ≤ 3 %
Wirkungsgrad
Max. Wirkungsgrad: 98,65 %
Europäischer Wirkungsgrad: 98,30 %
Schutzeinrichtungen
DC-Lasttrennschalter
Inselnetzerkennung
AC- & DC-Überspannungsschutz: Typ II (nach EN/IEC 61643-11)
Fehlerstrom- & Kurzschlussschutz (AC)
DC-Verpolungsschutz
Isolationsüberwachung
Lichtbogenerkennung (AFCI)
Rundsteuerempfänger-kompatibel
Integrierte PID-Wiederherstellung
Unterstützt P-Typ Module (mono & poly)
Spannungspotential zwischen PV und Masse wird aktiv angehoben
Kompatible Optimierer
SUN2000-450W-P (MBUS-kompatibel)
Normen & Netzanschlussbedingungen
Sicherheitsnormen: EN/IEC 62109-1, EN/IEC 62109-2
Netzstandards:
G98, G99, EN 50438, EN 50549, CEI 0-21, CEI 0-16,
VDE-AR-N-4105, VDE-AR-N-4110, AS 4777, C10/11, ABNT,
UTE C15-712, RD 1699, P.O. 12.3, TOR D4, IEC 61727, IEC 62116, DEWA
Weitere Normen auf Anfrage erhältlich
Lieferumfang
PV-Steckverbinder
AC-Steckverbinder
Signalkabel-Steckverbinder
Montagehalterung
Hinweise & Erklärungen
40.000 Wp PV-Leistung nur bei vollständiger Nutzung mit SUN2000-450W-P Optimierern
Überschreiten der Eingangsspannung von 1.080 V kann das Gerät beschädigen
Spannungen außerhalb des Bereichs 160–950 V führen zu fehlerhaftem Betrieb
PID-Wiederherstellung durch Anhebung des PV-Potentials zur Regeneration potenzialinduzierter Degradation
