Fronius Backup Controller
Der Fronius Backup Controller ist eine Schalteinheit, die einen automatischen Übergang in den Full Backup-Modus ermöglicht. Bei einem Stromausfall schaltet er selbstständig in den Notstrombetrieb und wieder zurück in den Netzparallelbetrieb, sobald das Netz verfügbar ist. Diese Lösung sorgt dafür, dass der gesamte Haushalt stets sicher versorgt ist, solange genügend Energie aus der PVAnlage oder dem Speicher zur Verfügung steht – auch wenn niemand zu Hause ist
Einspeisephasen: 3
Nennstrom (A): 35,00
AC Netzspannung (V): 230, 240
AC Netzfrequenz (Hz).: 50

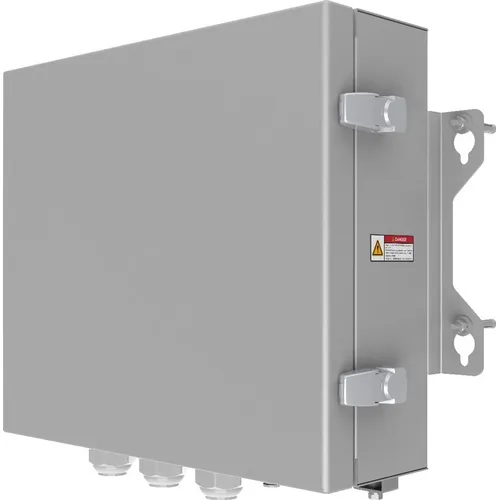

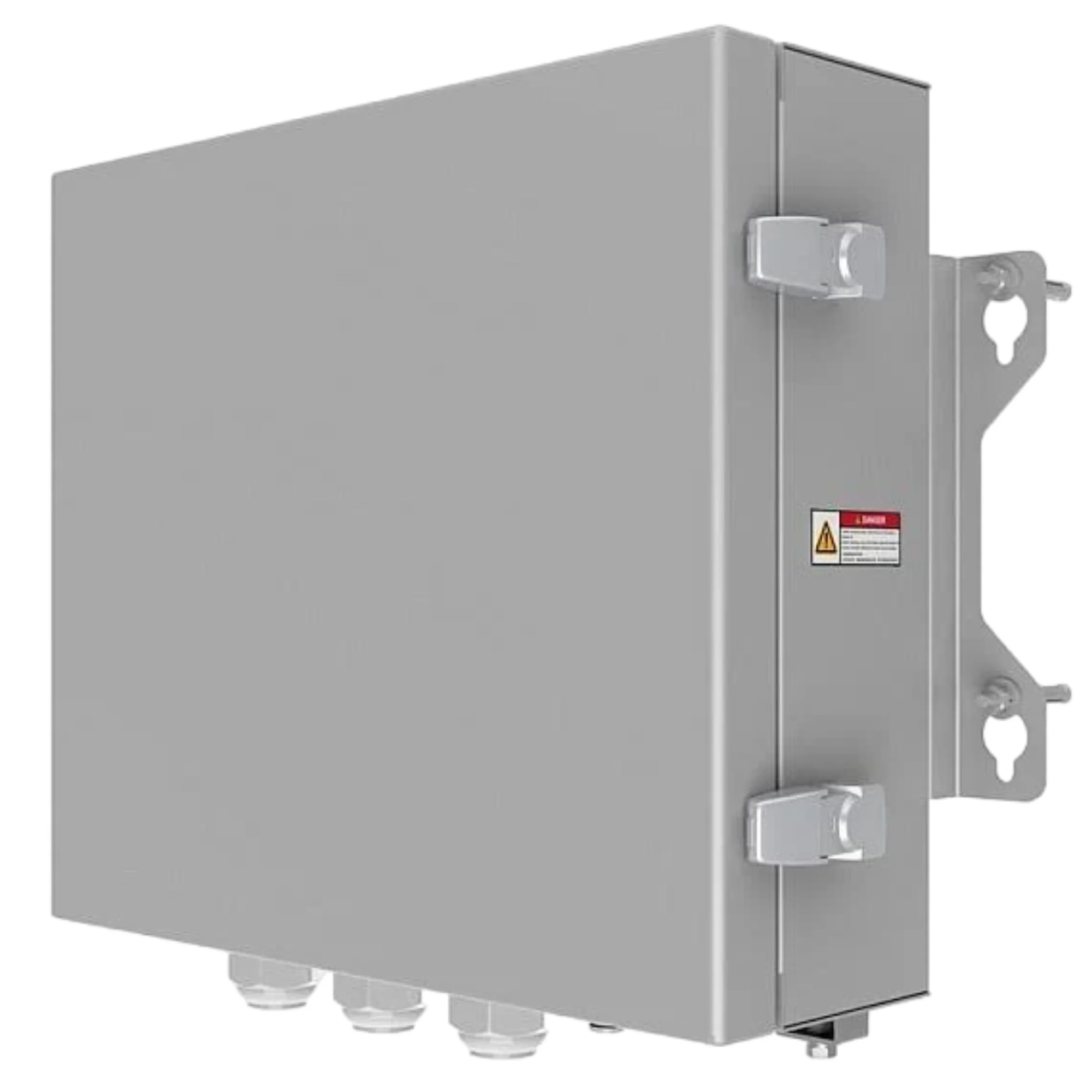

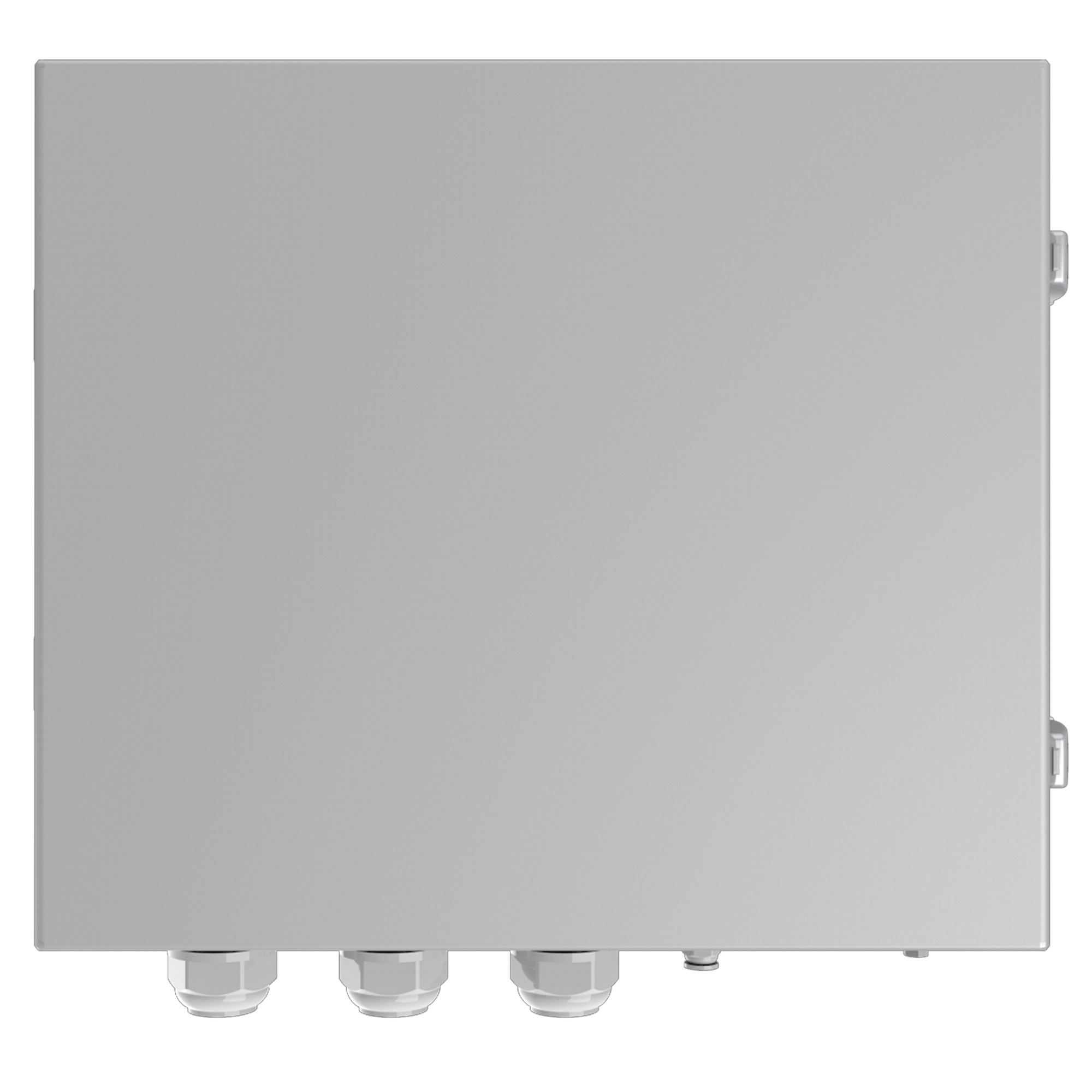

HUAWEI Backup Box-B0 – 1-phasig
Die HUAWEI Backup Box-B0 ist eine kompakte und zuverlässige Notstromlösung für Ihr PV-System. Sie sorgt bei Netzausfall in unter 3 Sekunden für eine unterbrechungsfreie Stromversorgung kritischer Verbraucher und ist dank IP65-Schutzart auch für den geschützten Außeneinsatz geeignet.:contentReference[oaicite:0]{index=0}
Eigenschaften und Vorteile:
Schnelle automatische Umschaltung bei Stromausfall (< 3 Sek.) :contentReference[oaicite:1]{index=1}
Hohe Backup-Leistung von bis zu 5000 VA für wichtige Verbraucher :contentReference[oaicite:2]{index=2}
Kompatibel mit Huawei SUN2000-2/3/3.68/4/4.6/5/6KTL-L1 Wechselrichtern :contentReference[oaicite:3]{index=3}
Wetterfestes Gehäuse (Schutzart IP65) für flexiblen Einsatz :contentReference[oaicite:4]{index=4}
Einfache Plug-&-Play-Installation und schnelle Inbetriebnahme :contentReference[oaicite:5]{index=5}
Technische Details:
Eigenschaft
Spezifikation
Hersteller
Huawei
Modell
Backup Box-B0
Netzanschluss
Einphasig
Betriebsspannung (AC)
220 V / 230 V
AC-Frequenz
50 Hz / 60 Hz
Spannungsbereich AC
198 V – 253 V
Backup-Leistung (max.)
5000 VA
Max. Ausgangsstrom (Backup)
22,7 A
Umschaltzeit
< 3 Sek.
Kompatible Wechselrichter
SUN2000-2/3/3.68/4/4.6/5/6KTL-L1
Betriebstemperaturbereich
-20 °C bis +45 °C
Rel. Luftfeuchte
0 % RH bis 100 % RH
Schutzart
IP65
Maßen (cm):
Merkmal
Wert
Länge (B)
40,0 cm
Höhe (H)
35,0 cm
Tiefe (T)
13,0 cm
Gewicht
11 kg
Lieferumfang:
Huawei Backup Box-B0
Montagematerial (M6-Dehnschrauben aus Edelstahl) :contentReference[oaicite:6]{index=6}
Kurzanleitung / Benutzerhandbuch
HUAWEI Backup Box-B1 – 3-phasige Backup-Lösung
Die HUAWEI Backup Box-B1 ist eine zuverlässige Umschalteinheit für 3-phasige PV- und
Batteriespeichersysteme. Sie ermöglicht eine nahtlose Notstromversorgung bei Netz-
ausfällen und sorgt für unterbrechungsfreien Betrieb kritischer Lasten.
Eigenschaften und Vorteile:
Unterstützt 3-phasige Systeme bis 63 A pro Phase
Automatische Umschaltung in < 10 ms bei Netzausfall
Kompatibel mit HUAWEI Smart String Hybrid-Wechselrichtern
Integrierter Schutz gegen Rückspeisung ins Netz
Status-LEDs für Betrieb und Fehlermeldungen
Robustes IP65-Gehäuse für Außen- und Innenmontage
Einfache Installation an DIN-Hutschiene
CE- und VDE-Zertifizierung für höchste Sicherheit
Technische Details:
EigenschaftSpezifikation
HerstellerHUAWEI
ModellBackup Box-B1
Phasen3-phasig
Max. Strom63 A pro Phase
Umschaltzeit< 10 ms
KommunikationRS485 (Modbus RTU)
SchutzartIP65
Betriebstemperatur-25 °C bis +60 °C
ZertifizierungenCE, VDE
MontageDIN-Hutschiene 35 mm
Garantie5 Jahre
Maßen (cm):
MerkmalWert
Länge40 cm
Breite35cm
Höhe13 cm
Gewicht11 kg
Lieferumfang:
1× HUAWEI Backup Box-B1
1× RS485-Anschlusskabel
1× Montageclip für DIN-Schiene
1× Installations- und Benutzerhandbuch

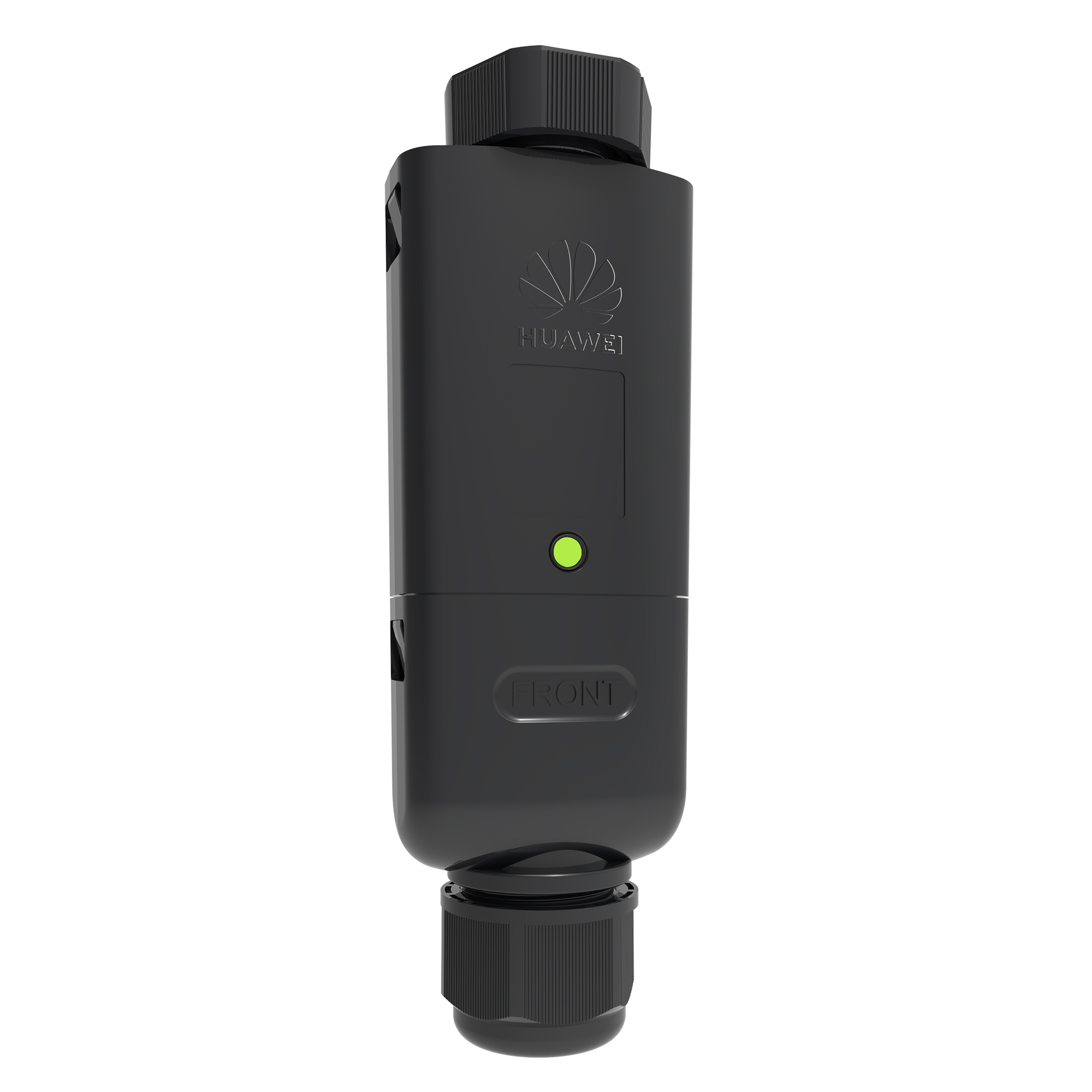

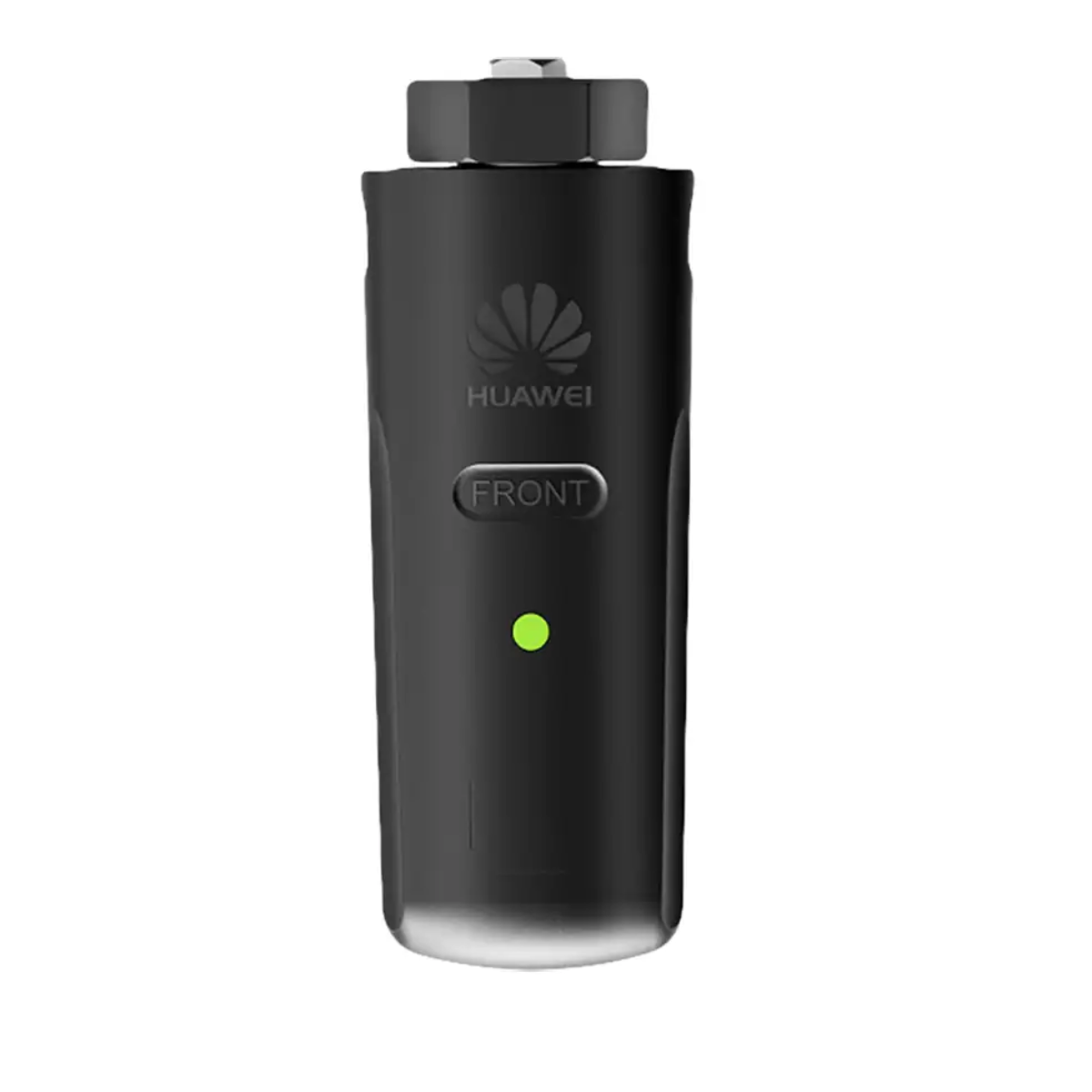

Huawei Smart Dongle-4G B-06-EU
Der Huawei Smart Dongle-4G ist ein intelligentes Kommunikationserweiterungsmodul, das mit Wechselrichtern von Huawei kompatibel ist und die kabellose Kommunikation über 4G-Netzwerke zwischen Wechselrichtern und Verwaltungssystemen ermöglicht. Das Gerät wird über USB an einen kompatiblen Wechselrichter angeschlossen und ist dank Plug & Play sofort einsatzbereit. Dabei unterstützt der Smart Dongle-4G die Kommunikation mit bis zu 10 Wechselrichtern gleichzeitig.
Features:
Verbindung zum Wechselrichter über Plug & Play
Unterstützung von Drittanbieter-Überwachungssystemen
Zuverlässig durch IP65-Schutztyp
Automatische Wiederverbindung bei Konnektivitätsverlust
Technische Daten:
Herstellernummer
02314ALM-003
Max. unterstützte Wechselrichter:
10
Verbindungsschnittstelle:
USB
Installation:
Plug & Play
Schutztyp:
IP65
SIM-Kartentyp
Mini-SIM (15 mm x 25 mm)
HUAWEI Smart Dongle-WLAN-FE (SDongleA-05) – Smart WLAN & Fast Ethernet Kommunikationsmodul
Der HUAWEI Smart Dongle-WLAN-FE ist ein Plug-&-Play Kommunikationsmodul für Huawei Wechselrichter.
Er stellt sowohl WLAN (802.11b/g/n) als auch Fast Ethernet (10/100 M) bereit und ermöglicht die Anbindung von bis zu 10 Geräten bzw. 10 Wechselrichtern an das FusionSolar-Monitoring oder Dritt-systeme.
Eigenschaften und Vorteile:
Plug-&-Play Installation via USB – schnelle Inbetriebnahme ohne zusätzliche Konfiguration :contentReference[oaicite:0]{index=0}
Unterstützt bis zu 10 Geräte & 10 Wechselrichter – ideal für mittelgroße PV-Anlagen :contentReference[oaicite:1]{index=1}
WLAN 802.11 b/g/n & 10/100 M Fast Ethernet – flexible Netzwerkanbindung :contentReference[oaicite:2]{index=2}
IP65-Schutzklasse – staub- und spritzwassergeschützt für den Außeneinsatz :contentReference[oaicite:3]{index=3}
Auto-Reconnect – sorgt für stabile Kommunikation nach Netzunterbrechungen :contentReference[oaicite:4]{index=4}
LED-Statusanzeigen – schnelle Fehlersuche und Statuskontrolle :contentReference[oaicite:5]{index=5}
Sicherheit: WPA/WPA2 (TKIP/CCMP/AES) – zuverlässiger Schutz vor unerlaubtem Zugriff :contentReference[oaicite:6]{index=6}
Technische Details:
EigenschaftSpezifikation
HerstellerHuawei
ModellSmart Dongle-WLAN-FE (SDongleA-05)
TypKommunikationsmodul WLAN & Fast Ethernet
Max. Geräte10 Geräte :contentReference[oaicite:7]{index=7}
Max. Wechselrichter10 Wechselrichter :contentReference[oaicite:8]{index=8}
VerbindungsschnittstelleUSB (Plug-&-Play) :contentReference[oaicite:9]{index=9}
Ethernet-Schnittstelle10/100 M Fast Ethernet :contentReference[oaicite:10]{index=10}
Funkstandard802.11 b/g/n (2,412 – 2,484 GHz) :contentReference[oaicite:11]{index=11}
VerschlüsselungWPA/WPA2; TKIP/CCMP/AES :contentReference[oaicite:12]{index=12}
ArbeitsmodusAP + STA :contentReference[oaicite:13]{index=13}
Leistungsaufnahme (typisch)2,5 W :contentReference[oaicite:14]{index=14}
Betriebstemperatur−30 °C bis +65 °C :contentReference[oaicite:15]{index=15}
Relative Luftfeuchtigkeit5 % – 95 % rF (nicht kondensierend) :contentReference[oaicite:16]{index=16}
SchutzartIP65 :contentReference[oaicite:17]{index=17}
Maßen
MerkmalWert
Länge14,6 cm :contentReference[oaicite:18]{index=18}
Höhe4,8 cm :contentReference[oaicite:19]{index=19}
Tiefe3,3 cm :contentReference[oaicite:20]{index=20}
Gewicht1 kg :contentReference[oaicite:21]{index=21}
Lieferumfang:
1× HUAWEI Smart Dongle-WLAN-FE (SDongleA-05)
1× Schnellstart-Anleitung (Quick Guide) :contentReference[oaicite:22]{index=22}

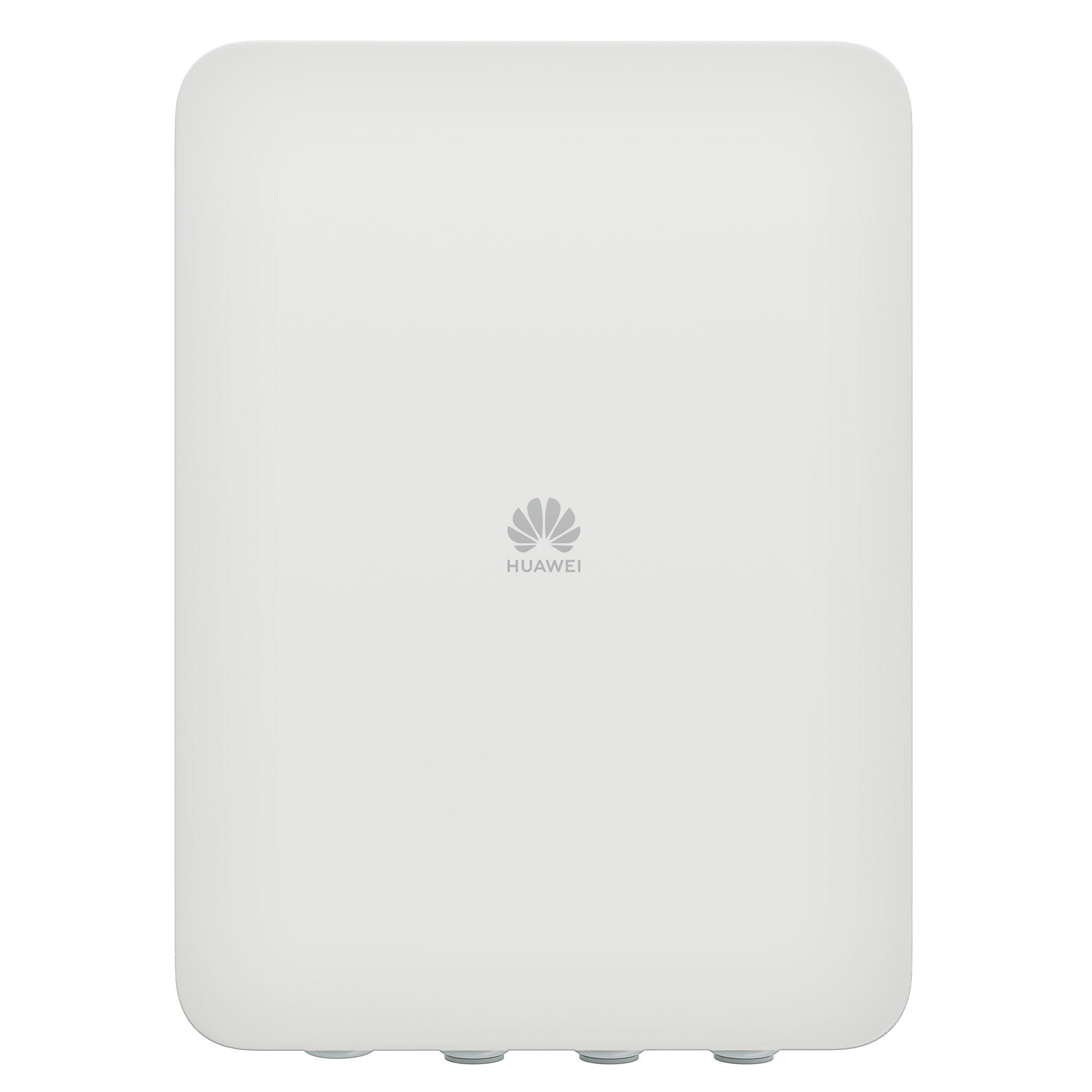

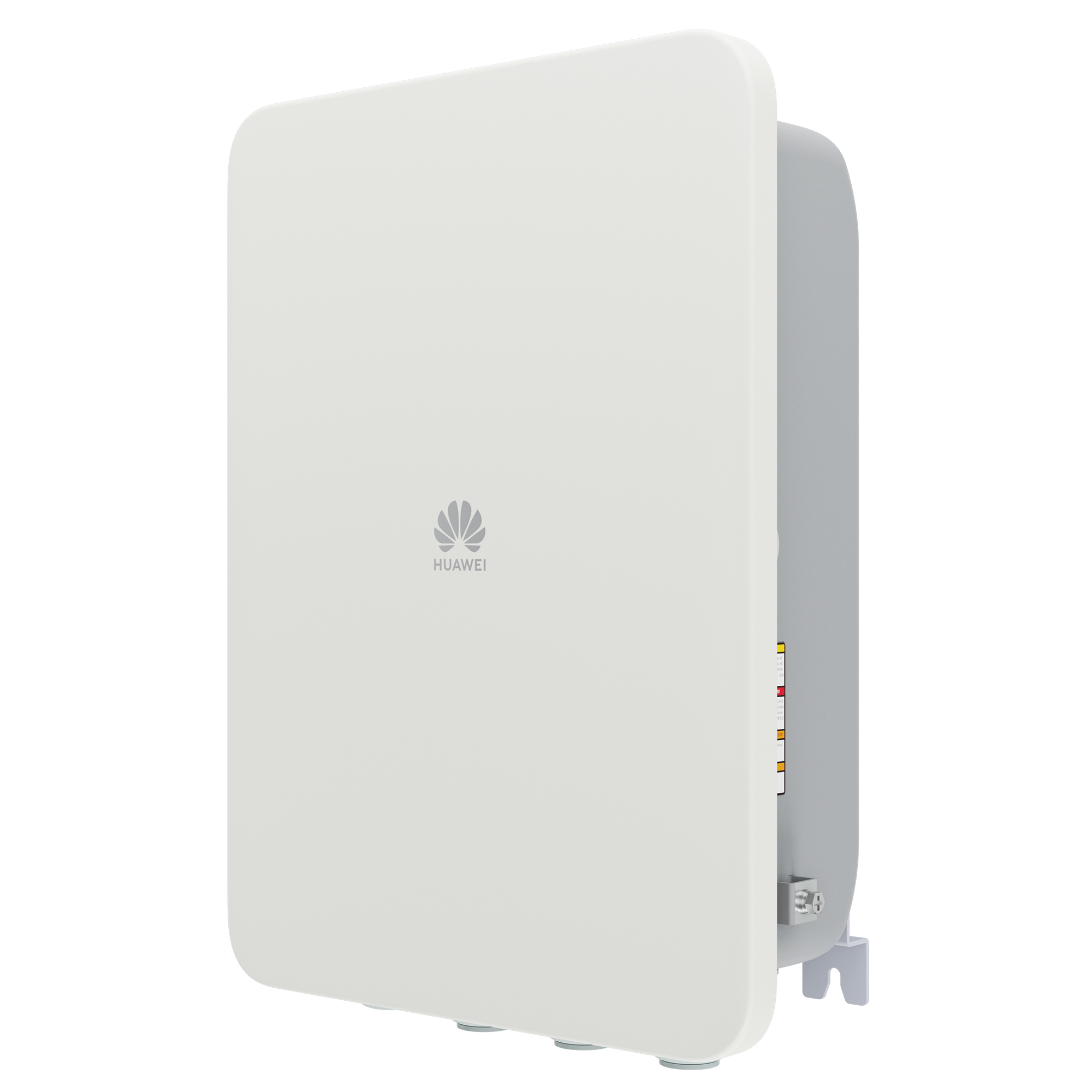

HUAWEI Smart Guard 63A-T0 – 3-phasige Backup Box
Die HUAWEI Smart Guard 63A-T0 ist eine intelligente Umschalteinheit für 3-phasige PV- und
Batteriespeichersysteme. Sie gewährleistet eine nahtlose Notstromversorgung bis zu 63 A pro
Phase und schützt angeschlossene Verbraucher zuverlässig bei Netzausfällen.
Eigenschaften und Vorteile:
3-phasige Umschalteinheit mit 63 A Nennstrom pro Phase
Automatische Umschaltung in <10 ms bei Netzausfall
Kompatibel mit HUAWEI Smart PV Hybrid-Wechselrichtern
Integrierter Schutz gegen Rückspeisung ins öffentliche Netz
Status-LEDs für Betrieb, Netzstatus und Fehlermeldungen
Robustes IP65-Gehäuse für Innen- und Außenmontage
Einfache Montage auf DIN-Hutschiene (35 mm)
CE- und VDE-zertifiziert für höchste Sicherheitsstandards
Technische Details:
EigenschaftSpezifikation
HerstellerHUAWEI
ModellSmart Guard 63A-T0
Phasen3-phasig
Max. Nennstrom63 A pro Phase
Umschaltzeit<10 ms
KommunikationRS485 (Modbus RTU)
SchutzartIP65
Betriebstemperatur-25 °C bis +60 °C
ZertifizierungenCE, VDE
MontageDIN-Hutschiene 35 mm
Garantie5 Jahre
Maßen (cm):
MerkmalWert
Länge49 cm
Breite60 cm
Höhe17 cm
Gewicht17 kg
Lieferumfang:
1× HUAWEI Smart Guard 63A-T0
1× RS485-Anschlusskabel
1× Montageclip für DIN-Schiene
1× Installations- und Bedienhandbuch

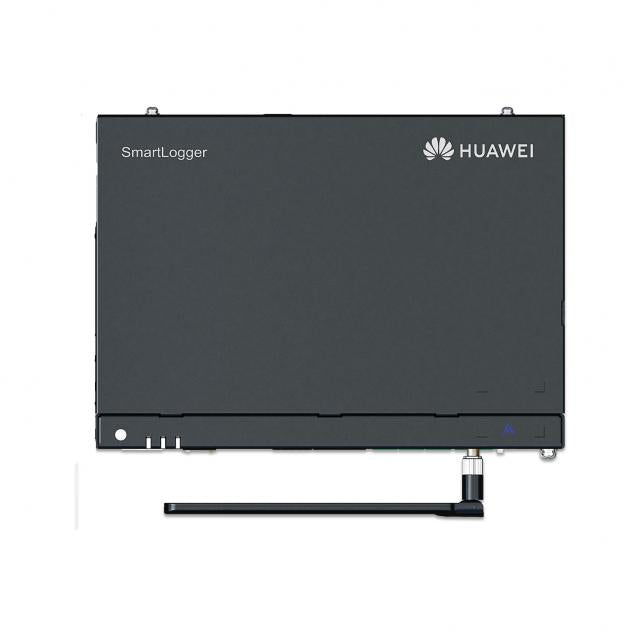

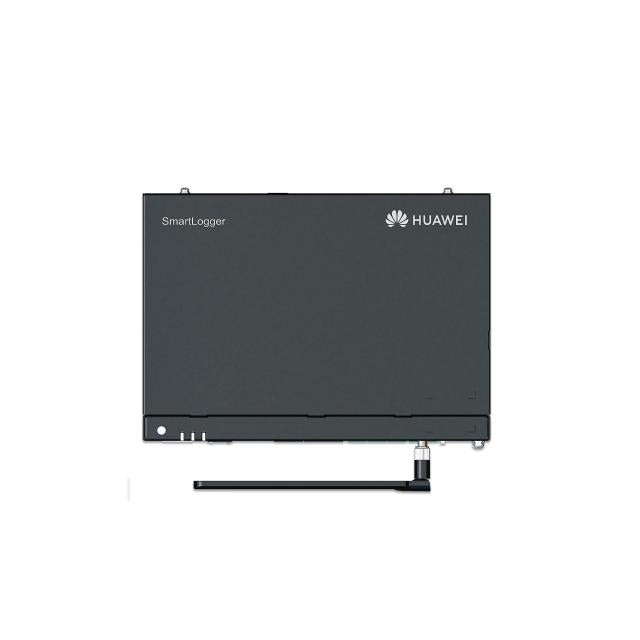

Huawei SmartLogger 3000A01EU – Kompaktes Steuerzentrum für PV-Systeme
Der Huawei SmartLogger 3000A01EU ist ein kompakter und effizienter Datenlogger für Photovoltaikanlagen mit bis zu 80 Geräten. Ob Wechselrichter, Speicher oder Sensoren – dieses Gerät übernimmt zentral die Kommunikation, Steuerung und Datenverarbeitung. Mit RS485, Ethernet, USB sowie Mobilfunk-Unterstützung (2G/3G/4G) bietet der Logger moderne Schnittstellen für eine flexible Systemintegration.
Produkthighlights
Verwaltung von bis zu 80 PV-Komponenten
Einfache Inbetriebnahme per App oder Notebook
Integrierter Webserver für Echtzeit-Monitoring
Unterstützt Modbus-TCP/RTU sowie IEC 60870-Protokolle
Kompaktes, wetterfestes Design mit -40 bis +60 °C Betriebsspanne
Intelligente Regelmöglichkeiten zur Optimierung der Energieflüsse
Integrierter Überspannungsschutz für höchste Sicherheit
Technische Details
Allgemeine Daten
Merkmal
Spezifikation
Betriebstemperatur
-40 °C bis +60 °C
Relative Luftfeuchte
5 % – 95 % RH
Maximale Betriebshöhe
4000 m
Schutzart
IP20
Gewicht
2 kg
Maße (B x H x T)
225 x 160 x 44 mm
Anzeige
3 LEDs
Leistungsaufnahme
Typisch 8 W, Max. 15 W
Kommunikationsschnittstellen
Schnittstelle
Details
WAN
1x 10/100/1000 Mbps
LAN
1x 10/100/1000 Mbps
RS485
3x COM Ports (bis 115200 bps, max. 1000 m Reichweite)
LTE/4G Mobilfunk
Bänder: B1/B2/B3/B4/B5/B7/B8/B20
UMTS / HSPA
850 / 900 / 1900 / 2100 MHz
GSM / EDGE
850 / 900 / 1800 / 1900 MHz
USB
1x USB 2.0
Digitale Eingänge (DI)
4
Digitale Ausgänge (DO)
2 (12V, 100 mA aktiv, z. B. für Relais oder Sensoren)
Analoge Eingänge (AI)
4
Kommunikationsprotokolle
Übertragungsweg
Protokolle
Ethernet
Modbus-TCP, IEC 60870-5-104
RS485
Modbus-RTU, IEC 60870-5-103, DL/T645
Geräteverwaltung
Maximale Anzahl verwaltbarer Geräte: 80
Benutzeroberfläche & Inbetriebnahme
Webserver: integriert, über Browser konfigurierbar
App-Zugriff: FusionSolar App via WLAN
Statusanzeige: 3 LED-Leuchten
Einrichtung: Plug & Play mit One-Click-Konfiguration
Spannungsversorgung
Versorgungstyp
Spezifikation
AC
100 V ~ 240 V, 50 / 60 Hz
DC
12 V / 24 V
Verbrauch
Typisch 8 W, Max. 15 W
Lieferumfang
Netzkabel (230 V)
Netzadapter (12 VDC) inkl. Halterung
Patchkabel
4G-Antenne für Mobilfunkanbindung
Stecker für DI/AI/DO
RS485-Stecker
Einsatzempfehlung
Der Huawei SmartLogger 3000A01EU ist besonders geeignet für kleinere bis mittlere PV-Anlagen, bei denen auf Fernzugriff, effiziente Datenverarbeitung und einfache Bedienung Wert gelegt wird. Dank Mobilfunkunterstützung ist der Logger auch für schwer zugängliche Standorte ideal geeignet.

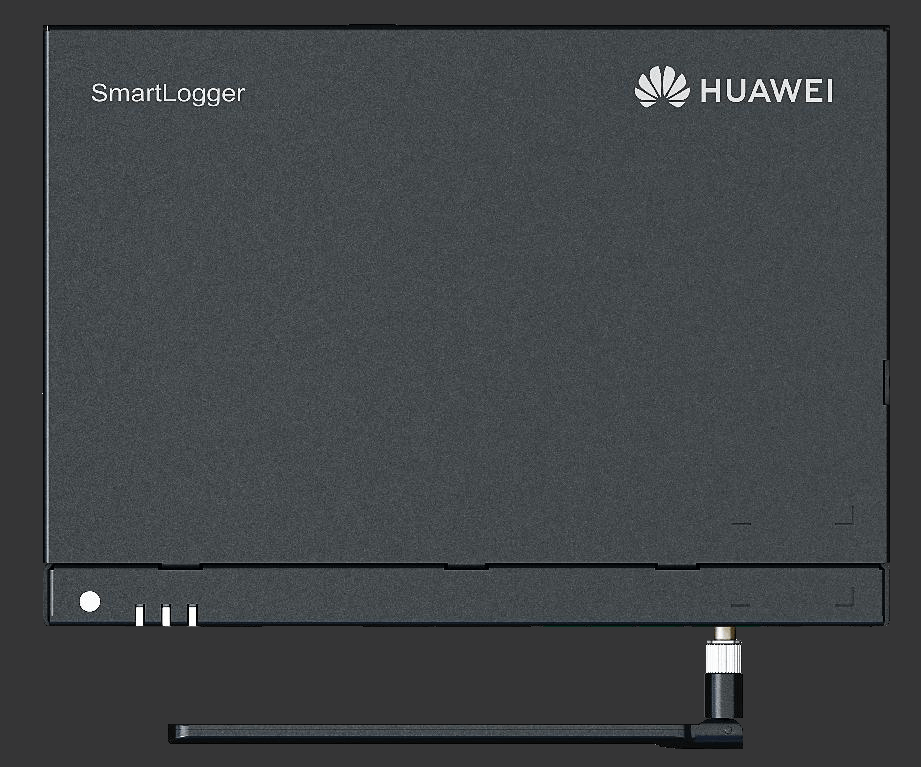

Huawei SmartLogger 3000A03EU – Intelligente Anlagensteuerung für mittlere PV-Systeme
Der Huawei SmartLogger 3000A03EU ist ein zuverlässiger und vielseitiger Kommunikationsdatenlogger zur zentralen Verwaltung von bis zu 80 Geräten. Er analysiert und überträgt alle relevanten Systemdaten einer Photovoltaikanlage in Echtzeit – ein unverzichtbares Tool zur optimalen Steuerung und Überwachung von mittleren Solarprojekten. Dank integriertem Webserver, LTE-Unterstützung und RS485/MBUS-Schnittstellen ist der SmartLogger flexibel einsetzbar, ortsunabhängig steuerbar und zukunftssicher.
Highlights im Überblick
Verwaltung von bis zu 80 Geräten
Einfache Inbetriebnahme vor Ort über App oder Webbrowser
Integrierter Webserver für lokale Überwachung & Konfiguration
Umfangreiche Kommunikationsschnittstellen inkl. RS485, Ethernet, LTE/4G
Intelligente Regelungsmöglichkeiten zur Effizienzsteigerung
LED-Statusanzeigen für einfache Diagnose
Überspannungsschutz integriert
Kompaktes, robustes Gehäuse, IP20-zertifiziert
Technische Spezifikationen
Allgemeine Daten
Merkmal
Spezifikation
Betriebstemperatur
-40 °C bis +60 °C
Relative Luftfeuchtigkeit
5 % RH – 95 % RH
Betriebshöhe
bis 4000 m
Schutzart
IP20
Gewicht
2 kg
Maße (ohne Antenne)
225 x 160 x 44 mm
Leistungsaufnahme
Typ. 8 W, Max. 15 W
Anzeige
3 x LED
Kommunikationsschnittstellen
Schnittstelle
Details
WAN
1x 10/100/1000 Mbps
LAN
1x 10/100/1000 Mbps
RS485
3x COM (bis 115200 bps, max. 1000 m Reichweite)
MBUS
1x AC-MBUS, 115.2 kbps, PLC-kompatibel
LTE/4G Mobilfunk
LTE (FDD): B1/B2/B3/B4/B5/B7/B8/B20
DC-HSPA+/UMTS: 850/900/1900/2100 MHz
GSM/EDGE: 850/900/1800/1900 MHz
USB
1x USB 2.0
Digitale Eingänge
4x DI
Digitale Ausgänge
2x DO (12V/100mA aktiv für Relais/Sensor)
Analoge Eingänge
4x AI
Kommunikationsprotokolle
Medium
Protokolle
Ethernet
Modbus-TCP, IEC 60870-5-104
RS485
Modbus-RTU, IEC 60870-5-103, DL/T645
Geräteverwaltung
Max. Geräteanzahl gesamt: 80
Verwaltung von Wechselrichtern, Sensoren, Speichersystemen u.v.m.
Benutzeroberfläche & Interaktion
Statusanzeige: 3-farbige LED-Leuchten
Webserver: integriert, Zugriff via Notebook/Browser
App-Zugang: FusionSolar App via WLAN
Installation: One-Click-Inbetriebnahme lokal möglich
Stromversorgung
Versorgungstyp
Spezifikation
AC
100–240 V, 50/60 Hz
DC
12 V / 24 V
Leistungsaufnahme
Typ. 8 W, Max. 15 W
Lieferumfang
230 V Netzkabel
12VDC Netzadapter inkl. Halterung
Patchkabel
4G-Antenne für LTE-Kommunikation
Stecker für DI/AI/DO
RS485-Stecker
MBUS-Stecker
Einsatzempfehlung
Der Huawei SmartLogger 3000A03EU eignet sich ideal für mittlere PV-Anlagen, bei denen eine professionelle, zentrale Steuerung und Kommunikation benötigt wird – auch mit Mobilfunkanbindung. Besonders im gewerblichen Bereich bietet das Gerät einen zuverlässigen Zugang zu Echtzeitdaten, Fernwartung und Performance-Optimierung.
Huawei SmartLogger 3000B02EU – Intelligente Überwachung für Großanlagen
Der Huawei SmartLogger 3000B02EU ist ein leistungsstarkes Kommunikations- und Steuerungsgerät zur zentralen Verwaltung von bis zu 200 Geräten, darunter 150 Wechselrichter. Speziell für große PV-Anlagen konzipiert, bietet der SmartLogger zuverlässige Datenkommunikation, flexible Schnittstellen und intelligente Regelungsmöglichkeiten – ideal für Betreiber, die auf Effizienz, Skalierbarkeit und einfache Bedienung setzen.
Hauptmerkmale
Verwaltung von bis zu 200 Geräten
Unterstützung von max. 150 Huawei-Wechselrichtern
Integrierter Webserver für einfache Konfiguration und Überwachung
One-Click-Inbetriebnahme via Huawei FusionSolar App
Breite Kommunikationsschnittstellen: RS485, MBUS, Ethernet, Glasfaser, USB
Vielseitige Spannungsversorgung: AC 100–240 V, DC 12/24 V
Betriebstemperatur von -40 °C bis +60 °C
LED-Statusanzeigen für einfache Diagnose
Kompakte Abmessungen (225 x 160 x 44 mm), Gewicht: 2 kg
Technische Daten
Allgemeine Daten
Merkmal
Wert
Betriebstemperatur
-40 °C bis +60 °C
Luftfeuchtigkeit
5 % RH – 95 % RH
Maximale Betriebshöhe
4000 m
Schutzart
IP20
Leistungsaufnahme
Typisch 8 W, Max. 15 W (AC) / Max. 18 W (DC)
Gewicht
2 kg
Abmessungen
225 x 160 x 44 mm
Anzeige
LED (3 Farben zur Statusanzeige)
Kommunikationsschnittstellen
Schnittstelle
Details
RS485
3 Ports, bis zu 115200 bps
MBUS
1 Port, 115.2 kbps, PLC-kompatibel
LAN
3 Ports, 10/100/1000 Mbps
WAN
1 Port, 10/100/1000 Mbps
Optisches Ethernet
2x SFP, 100/1000 Mbps
USB
1x USB 2.0
Digitale Eingänge (DI)
4
Digitale Ausgänge (DO)
2 (12V, 100 mA aktiv)
Analoge Eingänge (AI)
4
Überspannungsschutz
Vorhanden
Kommunikationsprotokolle
Übertragungstyp
Protokolle
Ethernet
Modbus-TCP, IEC 60870-5-104
RS485
Modbus-RTU, IEC 60870-5-103, DL/T645
Geräteverwaltung
Max. Geräte insgesamt: 200
Max. Huawei-Wechselrichter: 150
Inbetriebnahme & Überwachung
Web-Oberfläche: Integrierter Webserver
App-Anbindung: WLAN-Kommunikation über FusionSolar App
One-Click-Konfiguration: Ja
Assistent für Inbetriebnahme: Ja
Spannungsversorgung
Typ
Details
AC
100–240 V, 50/60 Hz
DC
12 V / 24 V
Leistungsaufnahme
Typisch 8 W (AC), Max. 18 W (DC)
Lieferumfang
Netzkabel 230V
Netzadapter 12VDC inkl. Halterung
Patchkabel
Stecker für DI/AI/DO
RS485-Stecker
MBUS-Stecker
Einsatzempfehlung
Der Huawei SmartLogger 3000B02EU ist die perfekte Lösung für Betreiber mittelgroßer bis großer PV-Anlagen, die eine zentrale, intelligente und zuverlässige Steuerung und Überwachung ihrer Systeme benötigen – insbesondere mit Huawei-Wechselrichtern.

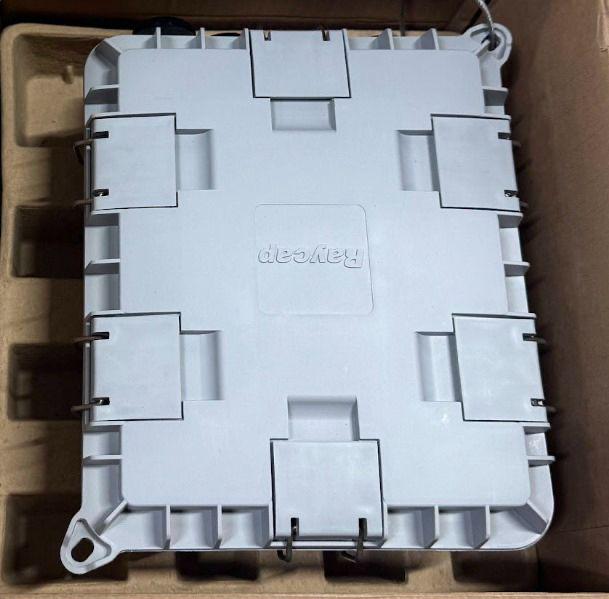

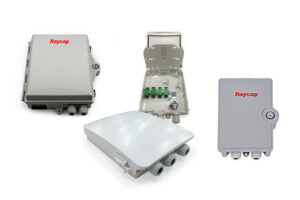

Raycap Premium Solar Combiner Box & Elektro-Verteilerkasten IP66 - RTF-3607/24SM
Vielseitiges Outdoor-Gehäuse für Solaranlagen, Elektroverteilung und Industrieanwendungen
Modell: RTF-3607/24SM
Hersteller: Raycap (Industriequalität)
Produktkategorie: Solar Combiner Box, Elektro-Verteilerkasten, Outdoor-Schaltschrank
Hauptanwendung: Photovoltaik-Anlagen, Elektroverteilung, Industrieautomation
Schutzklasse: IP66 (höchster Outdoor-Schutz)
Baujahr: 2022
Qualitätsstandard: Industriequalität für professionelle Anwendungen
⚠️ WICHTIGE ANWENDUNGSHINWEISE - Bitte vor Kauf beachten
✅ PERFEKT GEEIGNET FÜR:
•Solaranlagen: DC-String Kombination, PV-Anschlusskasten, Solar Combiner Box
•Elektroverteilung: Outdoor-Sicherungskasten, Unterverteilung, Stromverteilung
•Industrieanwendungen: Sensor-Verteilungen, Steuerungsgehäuse, Automatisierung
•Erneuerbare Energien: Windkraft, Wasserkraft, Energiespeicher-Systeme
❌ NICHT GEEIGNET FÜR:
•Direkte Glasfaser-Verkabelung ohne Adapter
•Innenraum-Installationen (überdimensioniert)
•Hochspannungsanwendungen >1000V
•Anwendungen die spezielle Telekom-Zertifizierungen erfordern
📋 LIEFERUMFANG:
•1x RTF-3607/24SM Gehäuse (leer, ohne Innenausstattung)
•Befestigungsmaterial für Wand-/Mastmontage
•Dichtungssätze und Kabelverschraubungen
•Technische Dokumentation
🔧 ZUSÄTZLICH ERFORDERLICH:
•Innenausstattung je nach Anwendung (Sicherungen, Klemmen, etc.)
•Kabel und Anschlussmaterial
•Fachgerechte Installation durch Elektriker
Technische Spezifikationen
Grunddaten
•Abmessungen (L×B×H): 290mm × 256mm × 108mm
•Kapazität: 12 Anschlüsse/Strings (für Solar oder Elektro-Verteilung)
•Schutzklasse: IP66 nach IEC 60529 (staubdicht + Hochdruckwasser-fest)
•Betriebstemperatur: -40°C bis +85°C (Extremwetter-tauglich)
•Lagertemperatur: -50°C bis +95°C
•Relative Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
•Material: UV-stabilisierter Polycarbonat (20+ Jahre Outdoor-Einsatz)
•Farbe: Lichtgrau (RAL 7035)
•Gewicht: ca. 2,8 kg (leicht und robust)
Elektrische Eigenschaften
•Isolationswiderstand: >10¹² Ohm
•Durchschlagsfestigkeit: >15 kV
•Brandklasse: V-0 nach UL94
•Dielektrizitätskonstante: 2,9 bei 1 MHz
Mechanische Eigenschaften
•Schlagfestigkeit: IK08 nach IEC 62262
•Vibrationsfestigkeit: 10-55 Hz, 1,5mm Amplitude
•UV-Beständigkeit: >2000 Stunden nach ASTM G154
•Salzsprühnebeltest: 1000 Stunden nach IEC 60068-2-52
Technischer Vergleich: RTF-3607/24SM vs. Konkurrenz
Schutzklassen-Analyse
IP66 (RTF-3607/24SM):
•Vollständiger Staubschutz (Ziffer 6)
•Schutz gegen starkes Strahlwasser (Ziffer 6)
•Geeignet für Hochdruckreinigung
IP65 (Standard-Konkurrenz):
•Vollständiger Staubschutz (Ziffer 6)
•Schutz gegen Strahlwasser (Ziffer 5)
•Nicht geeignet für Hochdruckreinigung
Kapazitäts-Vergleich
RTF-3607/24SM: 12 Anschlüsse/Strings SMA DCCOM-12: 12 DC-Strings Huawei MCCB-12: 12 DC-Strings Schneider PVSCB12: 12 DC-Strings ECO-WORTHY 12-String: 12 DC-Strings Growatt 12-String: 12 DC-Strings
Anwendungsbereiche und Einsatzgebiete
Photovoltaik-Anlagen (Hauptanwendung)
•DC-String Kombination: Zusammenführung mehrerer Solar-Strings
•PV-Anschlusskasten: Zentrale Verbindungsstelle für Solarmodule
•Solar Combiner Box: Professionelle Alternative zu Standard-Solarboxen
•Wechselrichter-Anschluss: Sichere DC-Verbindung zum Wechselrichter
Elektroverteilung und Schaltanlagen
•Outdoor-Sicherungskasten: Wettergeschützte Stromverteilung
•Unterverteilung: Aufteilung von Hauptstromkreisen
•Baustromverteilung: Mobile Stromversorgung auf Baustellen
•Garten- und Außenbeleuchtung: Steuerung von Außenanlagen
Industrielle Automatisierung
•Sensor-Verteilungen: Zentrale Verkabelung von Industriesensoren
•Feldbus-Anschlüsse: Verteilung von Kommunikationsleitungen
•Prozessleittechnik: Steuerungsgehäuse für Industrieanlagen
•Industrie 4.0 Vernetzung: IoT-Sensor-Integration
Erneuerbare Energien
•Windkraft-Steuerungen: Elektronik-Gehäuse für Windanlagen
•Wasserkraft-Monitoring: Überwachungssysteme für Wasserkraftwerke
•Biomasse-Anlagen: Steuerungstechnik für Biogasanlagen
•Energiespeicher-Systeme: Batterie-Management-Systeme
Solar Combiner Box Alternativen - Konkurrenzvergleich
ECO-WORTHY Solar Junction Boxen
•ECO-WORTHY 4-String PV Combiner: 4-Kanal DC-Combiner, IP65
•ECO-WORTHY 6-String Solar Box: 6-Kanal mit Überspannungsschutz, IP65
•ECO-WORTHY 8-String Industrial: 8-Kanal für Gewerbe, IP65
•ECO-WORTHY 12-String Commercial: 12-Kanal für große Anlagen, IP65
VEVOR Solar Distribution Boxen
•VEVOR 4-Way Solar Combiner: Verzinkter Stahl, IP65
•VEVOR 6-Way PV Junction Box: Mit DC-Schaltern, IP65
•VEVOR 8-Way Solar Distribution: Industrial Grade, IP65
•VEVOR 12-Way Commercial Box: Für Großanlagen, IP65
SMA Solar Technology Combiner Boxen
•SMA DC-Combiner DCCOM-12: 12-String DC-Combiner, IP65, mit Monitoring
•SMA DC-Combiner DCCOM-16: 16-String für Großanlagen, IP65
•SMA String-Combiner SC 630HE-20: 20-String High-Efficiency, IP65
•SMA String-Combiner SC 800CP-JP: 8-String Commercial Plus, IP65
•SMA Power+ Solution Box: Modulares System, IP66
•SMA DC-Combiner DCCOM-8: 8-String Standard, IP65
Huawei Solar Combiner Systeme
•Huawei Smart PV Combiner Box MCCB-03: 3-String mit MCCB-Schutz, IP65
•Huawei Smart PV Combiner Box MCCB-06: 6-String Professional, IP65
•Huawei Smart PV Combiner Box MCCB-12: 12-String Commercial, IP65
•Huawei Smart PV Combiner Box MCCB-16: 16-String Industrial, IP65
•Huawei Smart Combiner 1000A: Für Utility-Scale Anlagen, IP65
•Huawei SmartLogger 3000A: Mit integriertem Combiner, IP65
ABB Solar Combiner Lösungen
•ABB PVSB-S-16.0-TL: 16-String Combiner Box, IP65
•ABB PVSB-S-20.0-TL: 20-String für Großanlagen, IP65
•ABB DC Combiner Box DCB312: 12-String Standard, IP65
•ABB DC Combiner Box DCB316: 16-String Professional, IP65
•ABB String Combiner Unit SCU: Modulares System, IP65
Fronius Solar Combiner Systeme
•Fronius Smart Combiner 4: 4-String mit Monitoring, IP65
•Fronius Smart Combiner 6: 6-String Professional, IP65
•Fronius Smart Combiner 8: 8-String Industrial, IP65
•Fronius Smart Combiner 12: 12-String für Großanlagen, IP65
Growatt Solar Junction Boxen
•Growatt DC Combiner Box 6-String: 6-Kanal Standard, IP65
•Growatt DC Combiner Box 8-String: 8-Kanal Professional, IP65
•Growatt DC Combiner Box 12-String: 12-Kanal Commercial, IP65
•Growatt DC Combiner Box 16-String: 16-Kanal Industrial, IP65
•Growatt Smart Combiner SCB-6: Mit Monitoring-Funktion, IP65
•Growatt Smart Combiner SCB-12: 12-String mit App-Steuerung, IP65
Sungrow Solar Combiner Systeme
•Sungrow DC Combiner Box PVS-6: 6-String Standard, IP65
•Sungrow DC Combiner Box PVS-12: 12-String Professional, IP65
•Sungrow DC Combiner Box PVS-16: 16-String Commercial, IP65
•Sungrow DC Combiner Box PVS-20: 20-String Industrial, IP65
•Sungrow Smart Combiner Box SCB600: Mit Monitoring, IP65
•Sungrow Smart Combiner Box SCB1000: Für Großanlagen, IP65
Schneider Electric Solar Boxen
•Schneider Electric PVSCB04: 4-String Solar Combiner, IP65
•Schneider Electric PVSCB06: 6-String mit Monitoring, IP65
•Schneider Electric PVSCB08: 8-String Industrial, IP65
•Schneider Electric PVSCB12: 12-String Commercial, IP65
SolarEdge Power Optimizer Boxen
•SolarEdge SE-CBU-1P4S: 4-String Combiner Unit
•SolarEdge SE-CBU-1P6S: 6-String mit Monitoring
•SolarEdge SE-CBU-1P8S: 8-String Professional
•SolarEdge SE-CBU-1P12S: 12-String Commercial
Elektro-Gehäuse Konkurrenz
Rittal Kompakt-Schaltschränke
•Rittal AX 1280.000: 300×300×155mm, IP66, Polyester
•Rittal AX 1380.000: 380×300×155mm, IP66, Polyester
•Rittal KL 1532.000: 300×200×155mm, IP66, Polystyrol
•Rittal KL 1533.000: 400×300×155mm, IP66, Polystyrol
Spelsberg Gehäuse-Systeme
•Spelsberg TK PS 2518-9: 254×180×90mm, IP66, Polystyrol
•Spelsberg TK PS 3025-9: 302×232×90mm, IP66, Polystyrol
•Spelsberg AKL 3-g: 300×220×120mm, IP66, Polycarbonat
Wago Gehäuselösungen
•Wago 787-1668: 280×280×130mm, IP66, Polycarbonat
•Wago 787-1648: 240×160×90mm, IP66, Polycarbonat
•Wago 787-1678: 360×280×130mm, IP66, Polycarbonat
Installation und Montage
Montagemöglichkeiten
•Wandmontage mit Befestigungsschienen
•Mastmontage mit Spannbändern
•Bodenmontage auf Fundamenten
•Rack-Montage in 19"-Schränken
Kabeleinführungen
•Mehrfach-Kabelverschraubungen M12, M16, M20
•Membran-Durchführungen für verschiedene Kabeltypen
•Druckausgleichselemente
•EMV-geschirmte Durchführungen
Wartung und Service
Wartungsintervalle
•Sichtprüfung: Jährlich
•Dichtungsprüfung: Alle 5 Jahre
•Funktionsprüfung: Nach Extremwetter
•Reinigung: Bei Bedarf
Ersatzteile
•Dichtungssätze
•Kabelverschraubungen
•Befestigungsmaterial
•Innenausbau-Module
Wechselrichter-Kompatibilität
RTF-3607/24SM kompatibel mit:
•SMA Sunny Tripower, Sunny Central, Cluster Controller
•Huawei SUN2000 Serie, SmartLogger Systeme
•ABB PVS, TRIO, UNO, FIMER Serie
•Fronius Symo, Eco, Galvo, Tauro Serie
•Growatt MAX, MID, MIN, TL-X Serie
•Sungrow SG Serie, RT Serie, SH Serie
•Kostal PIKO, PLENTICORE Serie
•Delta RPI, M Serie, H Serie
•Schneider Electric Conext Serie
•GoodWe GW Serie, ET Serie, EH Serie
Zertifizierungen und Standards
Internationale Normen
•IEC 60529: IP-Schutzarten
•IEC 62208: Schutzgehäuse für elektronische Betriebsmittel
•IEC 61439: Niederspannungs-Schaltgerätekombinationen
Prüfzertifikate
•CE-Kennzeichnung: EU-Konformitätserklärung
•UL-Zertifizierung: Nordamerikanische Sicherheitsstandards
•TÜV-Prüfung: Deutsche Technische Überwachung
Solar-spezifische Standards
•IEC 61215: Kristalline Silizium Module
•IEC 61730: Photovoltaik-Modul-Sicherheit
•IEC 62109: Sicherheit von Leistungsumrichtern
•NEC Article 690: National Electrical Code PV
Fazit
Das Raycap RTF-3607/24SM ist ein vielseitiges Premium-Outdoor-Gehäuse, das sich perfekt als Solar Combiner Box und Elektro-Verteilerkasten eignet. Mit seiner IP66-Schutzklasse und robusten Industriequalität übertrifft es Standard-Solarboxen und Elektrogehäuse deutlich in puncto Langlebigkeit und Zuverlässigkeit.
Hauptvorteile gegenüber Standard-Produkten:
•IP66 statt IP65: Echter Schutz gegen Hochdruckreinigung
•20+ Jahre Lebensdauer: Statt 3-5 Jahre bei Standard-Boxen
•Industriequalität: Bewährt in kritischen Anwendungen
•Vielseitig einsetzbar: Solar, Elektro, Industrie, erneuerbare Energien
•Modulare Erweiterung: Zukunftssicher und flexibel
Ideal für Kunden die suchen:
•Hochwertige Solar Combiner Box Alternative
•Langlebigen Outdoor-Sicherungskasten
•Professionelles Elektro-Verteilergehäuse
•Wetterfeste Industriegehäuse-Lösung
71,28 €*
Diese Website verwendet Cookies, um eine bestmögliche Erfahrung bieten zu können. Mehr Informationen ... Mit Klick auf „[Zustimmen / Alles akzeptieren / etc.]“ erteilen Sie Ihre Einwilligung auch in die Weitergabe über Ihr Verhalten in unserem Shop an unseren Partner, die shopware AG (Ebbinghoff 10, 48624 Schöppingen, Deutschland), die diese Daten Ihnen nicht persönlich zuordnen kann, sie aber zu eigenen Zwecken (z.B. Produktverbesserungen, Marktverhaltensanalysen) verarbeiten darf.
