BYD Battery-Box HVB – BCU + Base: Modularer Hochvoltspeicher für maximale Effizienz Die BYD Battery-Box HVB – BCU + Base ist die zentrale Steuereinheit und Basiskomponente des modularen Hochvoltbatteriesystems der Battery-Box Serie. In Verbindung mit den 2,97 kWh HVB-Modulen lassen sich flexible Speichersysteme von 5,9 bis 29,6 kWh realisieren – durch Parallelschaltung mehrerer Türme sogar erweiterbar auf bis zu 89 kWh. Mit LiFePO₄-Technologie (kobaltfrei) gewährleistet das System höchste Sicherheit, Stabilität und Langlebigkeit und eignet sich für den Einsatz in privaten sowie gewerblichen Photovoltaikanlagen. Produktmerkmale 🔋 Leistung: Die BCU steuert Lade- und Entladeprozesse präzise und sorgt für maximale Systemeffizienz. 🧩 Skalierbarkeit: Unterstützt 2–10 Module pro System (5,9–29,6 kWh), durch Parallelschaltung bis zu 89 kWh. 🛡️ Sicherheit: LiFePO₄-Zellen (kobaltfrei) mit integriertem Schutz gegen Über-/Unterspannung, Überstrom und Temperatur. ⚙️ Kompaktheit & Installation: Kompakte Basiseinheit für den Turmaufbau, einfache Bodenmontage mit Base. 🚨 Notstromfähigkeit: Backup- und Off-Grid-Funktion mit kompatiblen Hybridwechselrichtern. 💡 Smart Integration: Kommunikationsschnittstellen (CAN / RS485) zur Einbindung in EMS-Systeme führender Hersteller. 🧠 Zuverlässig: Über 1 Million installierte Systeme weltweit – bewährte BYD Battery-Box Technologie. 🧾 Qualität & Garantie: 15 Jahre Herstellergarantie – robust, sicher und zukunftssicher. Technische Daten Parameter Spezifikation ModellbezeichnungBYD Battery-Box HVB – BCU + Base BatteriezellentypLithium-Eisenphosphat (LiFePO₄, kobaltfrei) Energie / Kapazität2,97 kWh (nutzbar, pro Modul) Anzahl Batteriemodule1 Modul (nur mit BCU & weiteren Modulen betreibbar) Nennspannung51,2 V Betriebsspannung40 – 57,6 V DC Lade-/EntladestromMax. 50 A, Spitze 98 A (15 s) Entladungstiefe (DoD)95 % nutzbare Kapazität KommunikationsschnittstelleÜber BCU (CAN / RS485) SchutzfunktionenÜber-/Unterspannung, Überstrom, Temperatur DC-Schutz-SchalterExtern (über Gesamtsystem) Abmessungen (H × B × T)691 × 610 × ca. 85 mm Gewicht< 30 kg pro Modul Betriebstemperatur−20 °C bis +50 °C Luftfeuchtigkeit5 % – 95 % (nicht kondensierend) SchutzartIP55 (im Gesamtsystem) KühlungPassiv (natürliche Konvektion) MontageartBodenmontage, Bestandteil des Turmaufbaus SkalierbarkeitBis 10 Module (29,6 kWh), max. 3 Systeme parallel (89 kWh) Garantie15 Jahre (über Gesamtsystem) Lieferumfang 1 × BCU (Battery Control Unit) – Steuereinheit des Systems 1 × Base – Basiseinheit zur mechanischen und elektrischen Montage Verbindungsschienen und Kabelsatz zur Integration der HVB-Batteriemodule Montagezubehör (Schrauben, Befestigungselemente) Installations- und Benutzerhandbuch Die BYD Battery-Box HVB – BCU + Base bildet das Herzstück eines skalierbaren und sicheren Hochvoltspeichersystems. Mit ihrer modularen Architektur, der fortschrittlichen LiFePO₄-Technologie und der 15-jährigen Herstellergarantie steht sie für maximale Zuverlässigkeit, Effizienz und Zukunftssicherheit – Made by BYD.

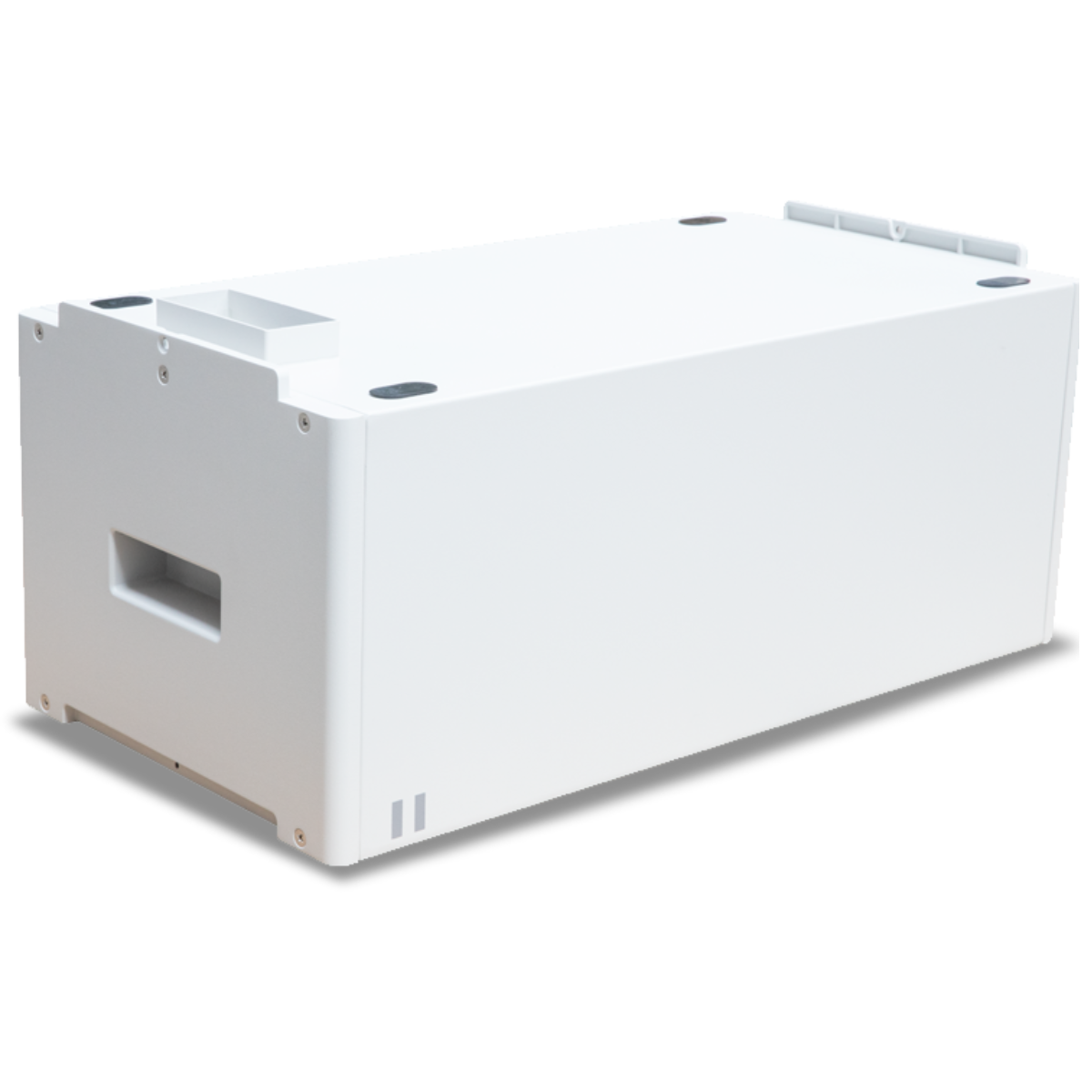

BYD Battery-Box HVM+ Batteriemodul 2.76 kWh – Erweiterbares Hochvoltspeichermodul Das BYD HVM+ 2.76 kWh Batteriemodul ergänzt die Battery-Box HVM+ perfekt, da es eine schrittweise Kapazitätserweiterung ermöglicht. Die LiFePO₄-Batteriechemie sorgt für hohe Sicherheit, nachhaltige Langlebigkeit und effiziente Energienutzung. Ideal für alle, die ihre PV-Speicherlösung bedarfsgerecht erweitern möchten. Produktmerkmale 🔋 Starke Effizienz & Stabilität: LiFePO₄-Technologie mit hoher Zyklenfestigkeit 🧩 Modular erweiterbar: Stapelbar für Speichersysteme bis über 60 kWh 🛡️ Mehrfachschutz: Integrierte Schutzfunktionen und automatische SoC-Korrektur ⚙️ Einfache Montage: Patentiertes Plug-System ohne Kabel zwischen Modulen 🌦️ Innen & Außen einsetzbar: IP55 Schutzklasse 💡 Intelligente Integration: Kommunikation über CAN / RS485 Technische Daten Eigenschaft Wert Modellbezeichnung BYD Battery-Box HVM+ Modul 2.76 kWh Batteriezellentyp Lithium-Eisenphosphat (LiFePO₄) Nutzbare Energie 2,76 kWh Nennspannung 51,2 V (pro Modul im Stapelverbund höher) Kommunikation CAN / RS485 (über BMU) Schutzkonzept Über-/Unterspannung, Temperatur, Überstrom Abmessungen (H × B × T) ~ 462 × 610 × 282 mm (pro Modul) Gewicht ≈ 41,4 kg Schutzart IP55 Montageart Bodenstehend (stapelbar, BMU erforderlich) Lieferumfang 1 × BYD Battery-Box HVM+ Batteriemodul 2.76 kWh Das BYD HVM+ 2.76 kWh Modul ist die ideale Lösung für flexible Speichererweiterungen – sicher, effizient und zukunftssicher.

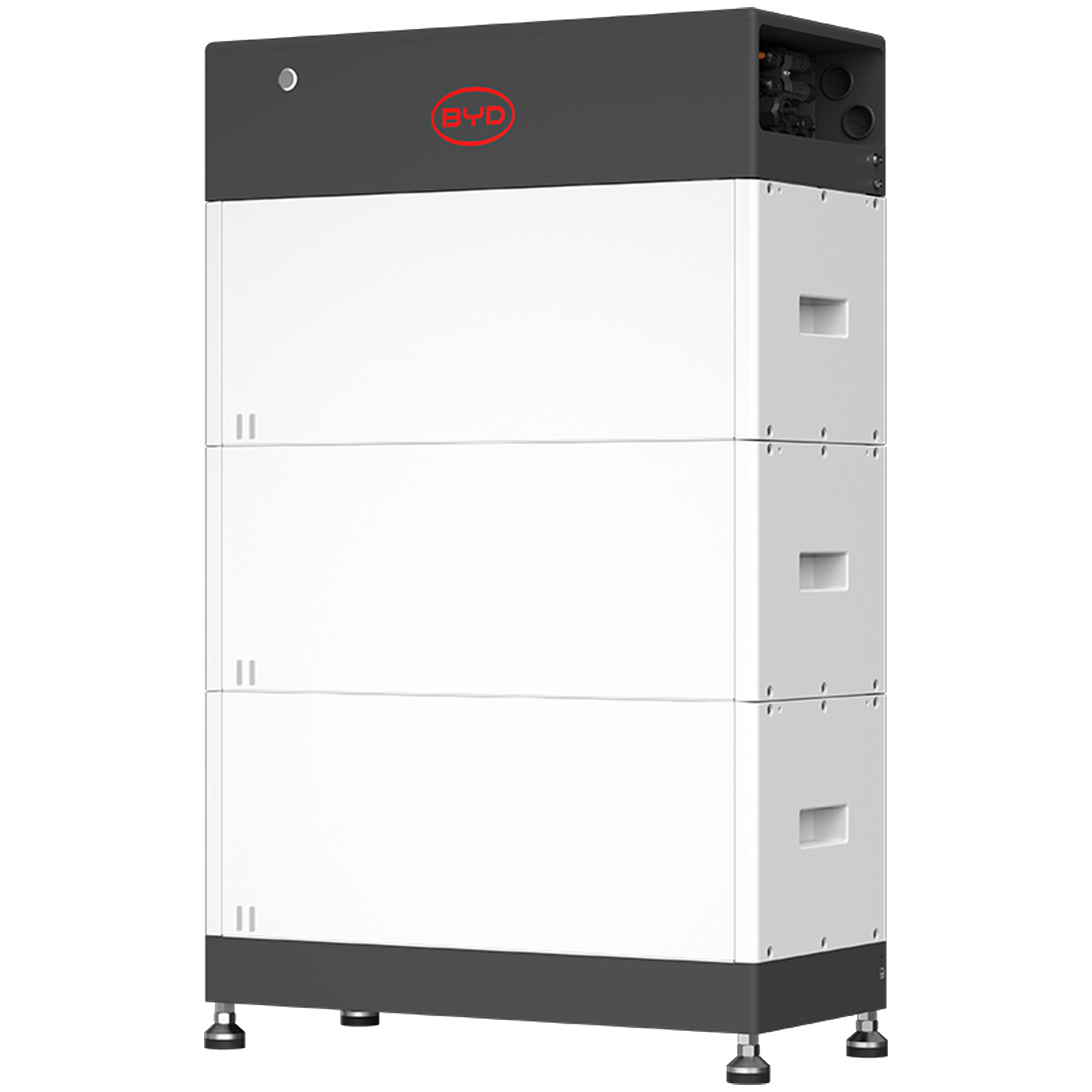

BYD Battery-Box HVM+ 8.3 – Modularer Hochvoltspeicher mit 8,28 kWh Kapazität Die BYD HVM+ 8.3 ist ein modular aufgebauter Hochvoltbatteriespeicher für private PV-Systeme. Mit 8,28 kWh nutzbarer Kapazität (3 Module) bietet sie eine zuverlässige, effiziente und zukunftssichere Energiespeicherlösung. Die bewährte LiFePO₄-Chemie sorgt für thermische Sicherheit und lange Lebensdauer, während das modulare Design eine Erweiterung bis zu 66,2 kWh ermöglicht – ideal für steigende Energieanforderungen. Produktmerkmale 🔋 Hohe Leistung: Dauerstrom 50 A, Spitzenstrom 80 A (15 s) 🧩 Skalierbar: 3 Module = 8,28 kWh – erweiterbar bis 66,2 kWh Gesamtkapazität 🛡️ Sicher: LiFePO₄-Zellen mit integriertem Mehrfachschutz, zertifiziert nach VDE 2510-50 & IEC 62619 ⚙️ Kompakt & Einfach: Patentiertes Stecksystem – kein internes Kabelmanagement erforderlich 🚨 Notstromfähig: Backup- und Off-Grid-Betrieb möglich (wechselrichterabhängig) 💡 Smart Integration: SoC-Autokalibrierung, Fernüberwachung und OTA-Updates 🌍 Bewährte Technologie: Über 1 Mio. installierte Systeme, BYD-Speichertechnologie seit 2002 🧾 Garantie: 10 Jahre Herstellergarantie Technische Daten Eigenschaft Wert ModellbezeichnungBYD Battery-Box HVM+ 8.3 BatteriezellentypLithium-Eisenphosphat (LiFePO₄) Energie / Kapazität8,28 kWh Anzahl Batteriemodule3 Nennspannung153,6 V Betriebsspannung120 – 172,8 V Lade-/Entladestrom50 A (Dauer), 80 A (15 s Spitze) Entladungstiefe100 % KommunikationCAN / RS485 SchutzfunktionenÜber-/Unterspannung, Überstrom, Temperatur DC-Schutz-SchalterExtern empfohlen Abmessungen & Gewicht987 × 610 × 282 mm / 138,3 kg BetriebsortInnen- & Außeninstallation Betriebstemperatur−10 °C bis +50 °C Luftfeuchtigkeit5 % – 95 % SchutzartIP55 KühlungPassiv MontageartBodenstehend Lieferumfang 3 × BYD Battery-Box HVM+ 2.76 kWh Batteriemodul 1 × BYD Battery Management Unit (BMU) Die BYD Battery-Box HVM+ 8.3 bietet eine kompakte, sichere und erweiterbare Lösung zur Steigerung der Energieunabhängigkeit – mit zukunftssicherer Technologie, hoher Effizienz und bewährter BYD-Qualität.

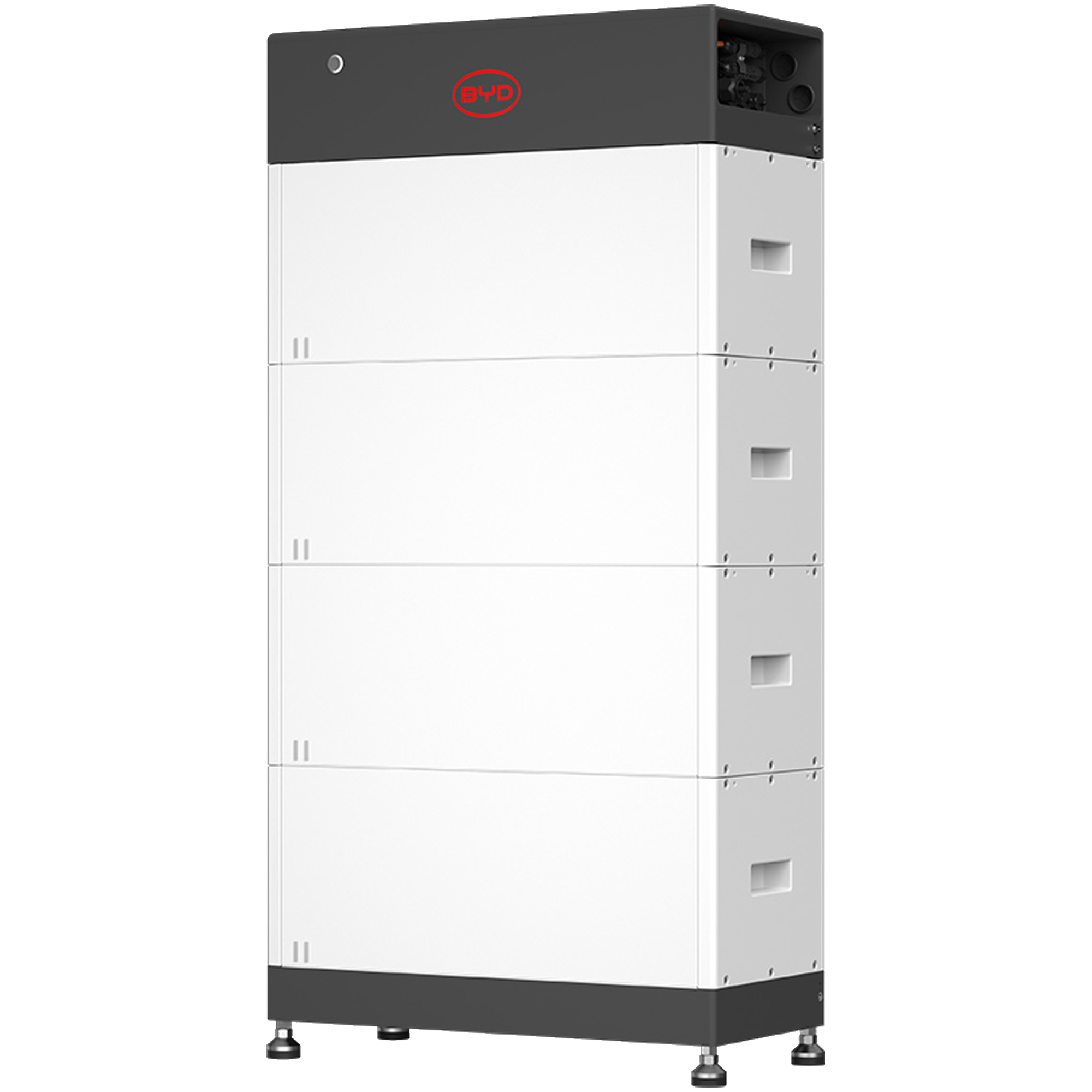

BYD Battery-Box HVM+ 11.0 – Modularer Hochvoltspeicher mit 11,04 kWh Kapazität Die BYD HVM+ 11.0 ist ein skalierbarer Hochvoltbatteriespeicher für private Haushalte und kleine Gewerbeanwendungen. Mit 11,04 kWh nutzbarer Kapazität (4 Module) bietet sie eine zuverlässige und effiziente Möglichkeit, selbst erzeugte Solarenergie optimal zu nutzen. Die LiFePO₄-Batteriechemie sorgt für thermische Stabilität, Sicherheit und lange Lebensdauer. Durch das modulare Design kann das System jederzeit flexibel auf bis zu 66,2 kWh erweitert werden. Produktmerkmale 🔋 Hohe Leistung: 50 A Dauerstrom, 80 A Spitzenstrom (15 s) 🧩 Skalierbar: 4 Module = 11,04 kWh – erweiterbar bis 66,2 kWh 🛡️ Sicher: LiFePO₄-Zellen, VDE 2510-50 & IEC 62619 zertifiziert ⚙️ Kompakt & schnell montiert: Patentiertes Stecksystem ohne interne Verkabelung 🚨 Notstromfähig: Backup- und Off-Grid-Betrieb möglich (wechselrichterabhängig) 💡 Smart Integration: Automatische SoC-Synchronisation, Remote-Diagnose & OTA-Updates 🌍 Bewährte Technologie: Über 1 Million BYD-Speichersysteme weltweit im Einsatz 🧾 Garantie: 10 Jahre Herstellergarantie Technische Daten Eigenschaft Wert ModellbezeichnungBYD Battery-Box HVM+ 11.0 BatteriezellentypLithium-Eisenphosphat (LiFePO₄) Energie / Kapazität11,04 kWh Anzahl Batteriemodule4 Nennspannung204,8 V Betriebsspannung160 – 230,4 V Lade-/Entladestrom50 A (Dauer), 80 A (15 s) Entladungstiefe100 % KommunikationCAN / RS485 SchutzfunktionenÜberspannung, Unterspannung, Überstrom, Temperatur DC-SchutzschalterExtern empfohlen Abmessungen & Gewicht1227 × 610 × 282 mm / 179,7 kg EinsatzbereichInnen- & Außeninstallation Betriebstemperatur−10 °C bis +50 °C SchutzartIP55 KühlungPassiv MontageartBodenstehend Lieferumfang 4 × BYD Battery-Box HVM+ 2.76 kWh Batteriemodul 1 × BYD Battery Management Unit (BMU) Die BYD Battery-Box HVM+ 11.0 ist die optimale Lösung für moderne Solarstrom-Nutzung – sicher, flexibel, langlebig und zukunftssicher.

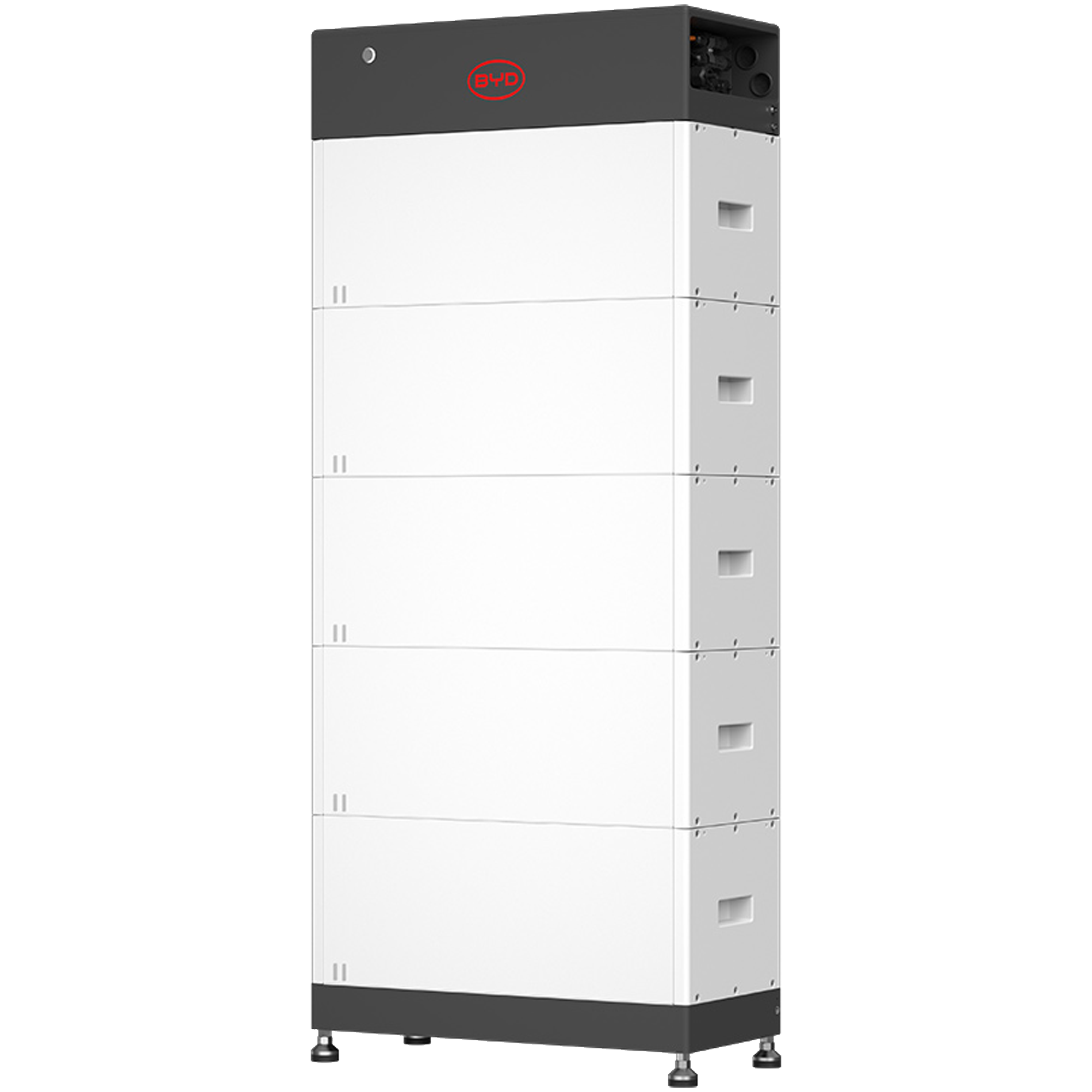

BYD Battery-Box HVM+ 13.8 – Modularer Hochvoltspeicher mit 13,80 kWh Kapazität Die BYD HVM+ 13.8 ist ein leistungsstarker, modularer Hochvoltbatteriespeicher für moderne PV-Anlagen. Sie kombiniert 13,80 kWh nutzbare Kapazität, hohe Lade-/Entladeleistung und zuverlässige LiFePO₄-Sicherheitstechnik. Dank des erweiterbaren Aufbaus kann das System flexibel auf bis zu 66,2 kWh ausgebaut werden – ideal für steigende Energiebedarfe im privaten oder gewerblichen Umfeld. Produktmerkmale 🔋 Hohe Leistung: 50 A Dauerstrom, 80 A Spitzenstrom (15 s) 🧩 Skalierbar: 5 Module = 13,80 kWh – erweiterbar bis 66,2 kWh 🛡️ Maximale Sicherheit: LiFePO₄-Zellen, zertifiziert nach VDE 2510-50 & IEC 62619 ⚙️ Kompakte Installation: Patentiertes Stecksystem – kein Kabelmanagement zwischen Modulen 🚨 Notstromfähig: Backup- und Off-Grid-Betrieb möglich (wechselrichterabhängig) 💡 Smarte Steuerung: Automatische SoC-Kalibrierung, Fernwartung, OTA-Updates 🌍 Bewährte Technologie: Über 1 Million installierte Systeme weltweit 🧾 Garantie: 10 Jahre Herstellergarantie Technische Daten Eigenschaft Wert ModellbezeichnungBYD Battery-Box HVM+ 13.8 BatteriezellentypLithium-Eisenphosphat (LiFePO₄) Energie / Kapazität13,80 kWh Anzahl Batteriemodule5 Nennspannung256 V Betriebsspannung200 – 288 V Lade-/Entladestrom50 A (Dauer), 80 A (15 s) Entladungstiefe100 % KommunikationCAN / RS485 SchutzfunktionenÜber-/Unterspannung, Überstrom, Temperatur DC-Schutz-SchalterExtern empfohlen Abmessungen & Gewicht1467 × 610 × 282 mm / 221,1 kg EinsatzbereichInnen- & Außeninstallation Betriebstemperatur−10 °C bis +50 °C Luftfeuchtigkeit5 % – 95 % SchutzartIP55 KühlungPassiv MontageartBodenstehend Lieferumfang 5 × BYD Battery-Box HVM+ 2.76 kWh Batteriemodul 1 × BYD Battery Management Unit (BMU) Die BYD Battery-Box HVM+ 13.8 bietet maximale Flexibilität, hohe Sicherheit und Zukunftssicherheit – perfekt für energieautarke Haus- und Gewerbesysteme.

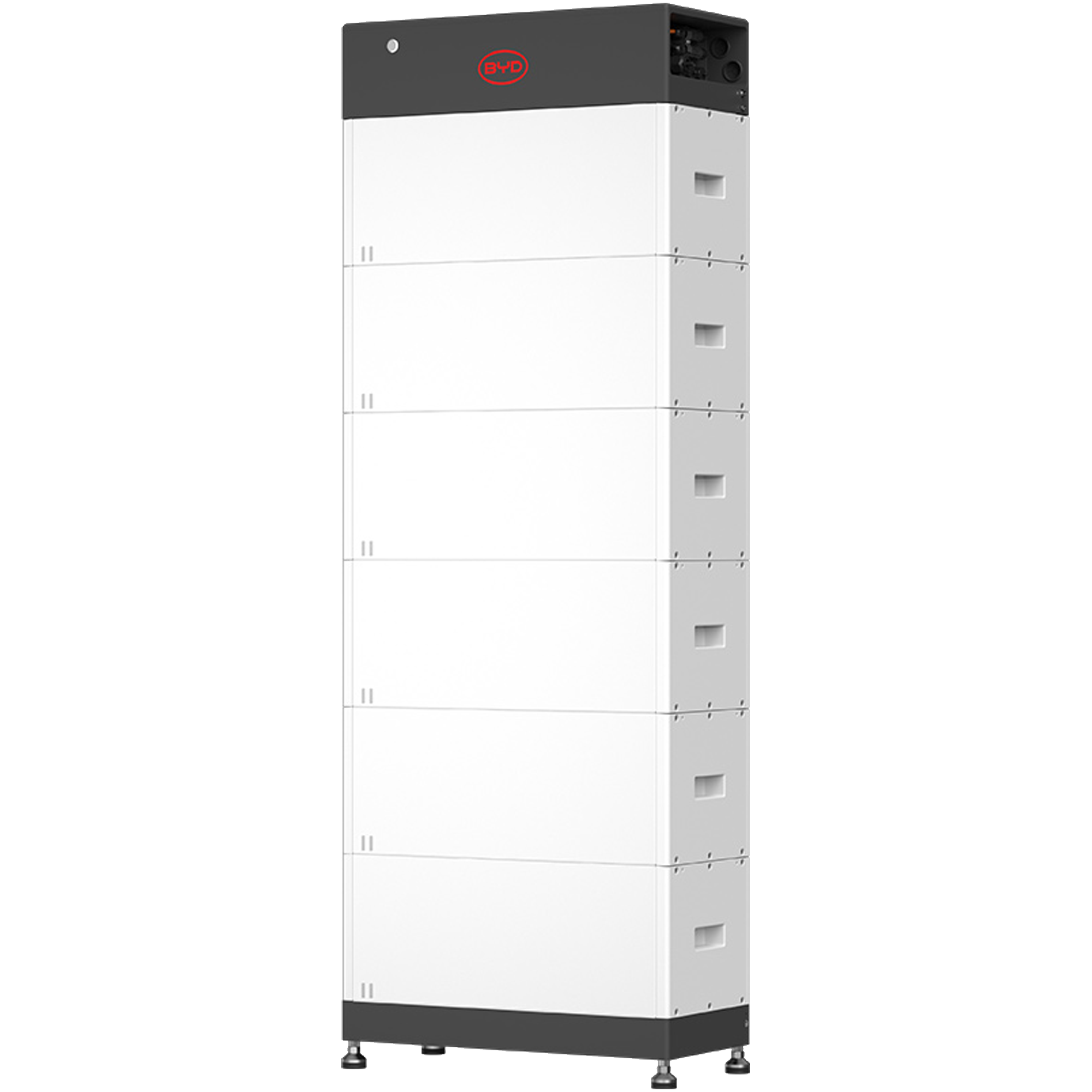

BYD Battery-Box HVM+ 16.6 – Modularer Hochvoltspeicher mit 16,56 kWh Kapazität Die BYD HVM+ 16.6 ist ein leistungsstarker modularer Hochvoltbatteriespeicher für moderne Photovoltaikanlagen. Mit 16,56 kWh nutzbarer Speicherkapazität liefert das System genügend Energie für größere Haushalte und Gewerbeanwendungen. Die LiFePO₄-Batteriechemie bietet maximale Sicherheit und hohe Zyklenfestigkeit, während das modulare Design eine flexible Erweiterung auf bis zu 66,2 kWh ermöglicht. Produktmerkmale 🔋 Hohe Leistung: 50 A Dauerstrom, 80 A Spitzenstrom (15 s) 🧩 Skalierbar: 6 Module = 16,56 kWh – erweiterbar bis 66,2 kWh 🛡️ Sicher & langlebig: LiFePO₄-Zellen mit zertifiziertem Mehrfachschutz (VDE 2510-50, IEC 62619, UN38.3) ⚙️ Kompromisslose Einfachheit: Patentiertes Stecksystem – keine Kabel zwischen den Modulen 🚨 Notstromfähig: Unterstützt Backup- und Off-Grid-Betrieb (wechselrichterabhängig) 💡 Smart Integration: Automatische SoC-Kalibrierung, Remote-Monitoring & OTA-Updates 🌍 Bewährte Qualität: Über 1 Million installierte BYD-Speichersysteme weltweit 🧾 Garantie: 10 Jahre Herstellergarantie Technische Daten Eigenschaft Wert ModellbezeichnungBYD Battery-Box HVM+ 16.6 BatteriezellentypLithium-Eisenphosphat (LiFePO₄) Energie / Kapazität16,56 kWh Anzahl Batteriemodule6 Nennspannung307,2 V Betriebsspannung240 – 345,6 V Lade-/Entladestrom50 A (Dauer), 80 A (15 s) Entladungstiefe100 % KommunikationCAN / RS485 SchutzfunktionenÜber-/Unterspannung, Überstrom, Temperatur DC-SchutzschalterExtern empfohlen Abmessungen & Gewicht1707 × 610 × 282 mm / 262,5 kg EinsatzbereichInnen- & Außeninstallation Betriebstemperatur−10 °C bis +50 °C Luftfeuchtigkeit5 % – 95 % SchutzartIP55 KühlungPassiv MontageartBodenstehend Lieferumfang 6 × BYD Battery-Box HVM+ 2.76 kWh Batteriemodul 1 × BYD Battery Management Unit (BMU) Die BYD Battery-Box HVM+ 16.6 ist die ideale Lösung für große Eigenverbrauchssysteme und energieautarke Anwendungen – sicher, flexibel und zukunftssicher.

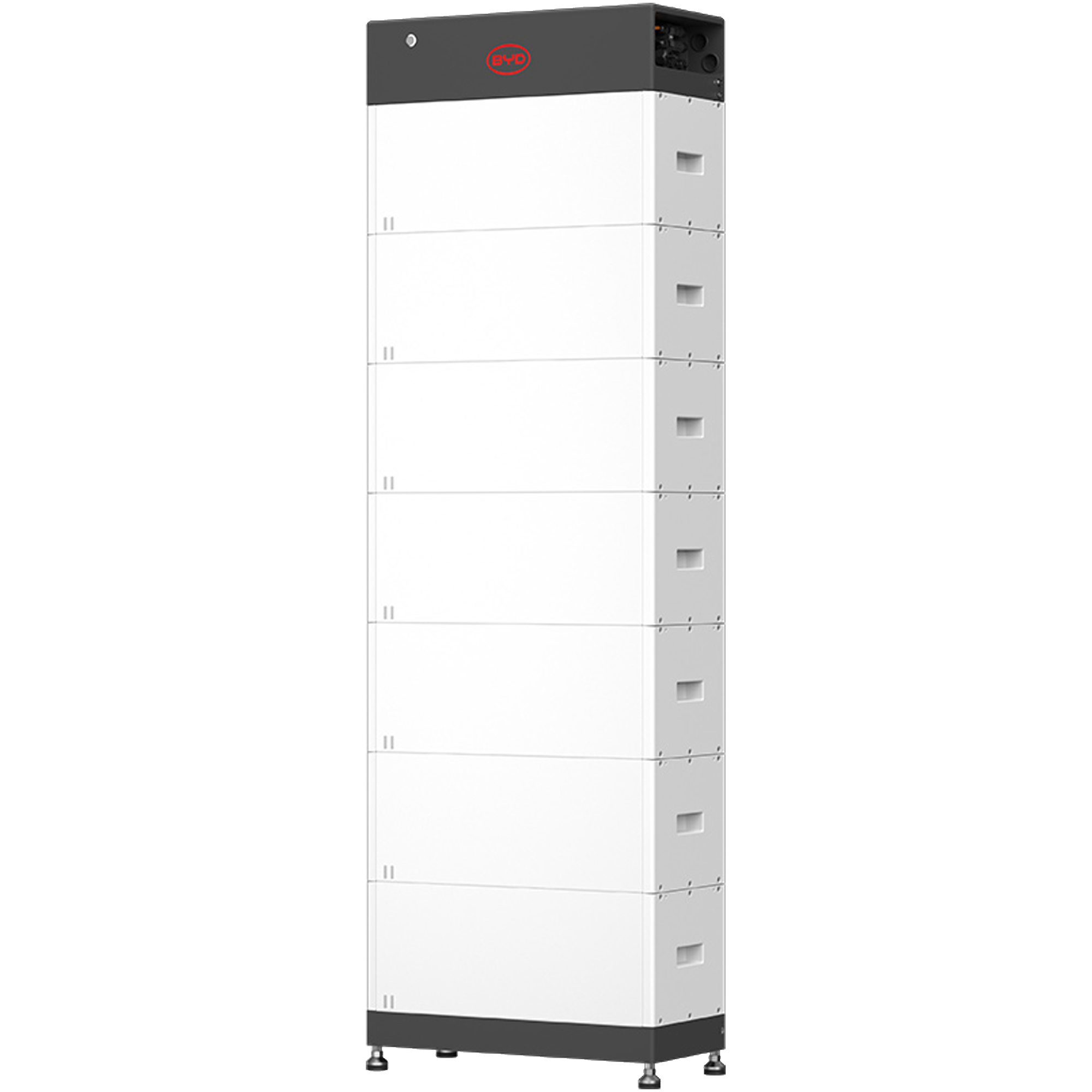

BYD Battery-Box HVM+ 19.3 – Modularer Hochvoltspeicher mit 19,32 kWh Kapazität Die BYD HVM+ 19.3 ist die ideale Speicherlösung für große, energieoptimierte PV-Systeme. Mit 19,32 kWh nutzbarer Kapazität bietet sie ausreichend Reserven für Lastspitzen und autarken Betrieb. Die LiFePO₄-Technologie sorgt für höchste Sicherheit, thermische Stabilität und lange Zyklenlebensdauer. Durch das modulare Design lässt sich die Speicherkapazität jederzeit flexibel auf bis zu 66,2 kWh erweitern. Produktmerkmale 🔋 Leistungsstark: 50 A Dauerstrom, 80 A Spitzenstrom (15 s) 🧩 Maximale Flexibilität: 7 Module = 19,32 kWh – skalierbar auf 66,2 kWh 🛡️ Höchste Sicherheit: LiFePO₄ mit zertifiziertem Mehrfachschutz (VDE 2510-50 / IEC 62619 / UN38.3) ⚙️ Montagefreundlich: Patentierte Steckverbindung – kein internes Kabelmanagement 🚨 Notstromfähig: Unterstützt Backup- und Off-Grid-Betrieb (wechselrichterabhängig) 💡 Intelligent: Automatische SoC-Kalibrierung, Remote-Monitoring, OTA-Firmwareupdates 🌍 Bewährte Qualität: Mehr als 1 Million BYD-Speichersysteme weltweit im Einsatz 🧾 Garantie: 10 Jahre Herstellergarantie Technische Daten Eigenschaft Wert ModellbezeichnungBYD Battery-Box HVM+ 19.3 BatteriezellentypLithium-Eisenphosphat (LiFePO₄) Nutzbare Energie19,32 kWh Anzahl Batteriemodule7 Nennspannung358,4 V Betriebsspannung280 – 403,2 V Lade-/Entladestrom50 A (Dauer), 80 A (15 s) Entladungstiefe (DoD)100 % KommunikationCAN / RS485 SchutzfunktionenÜber-/Unterspannung, Überstrom, Temperatur DC-SchutzschalterExtern empfohlen Abmessungen & Gewicht1947 × 610 × 282 mm / 303,9 kg EinsatzbereichInnen- & Außeninstallation Temperaturbereich−10 °C bis +50 °C Luftfeuchtigkeit5 % – 95 % SchutzartIP55 KühlungPassiv (Konvektion) MontageartBodenstehend Lieferumfang 7 × BYD Battery-Box HVM+ 2.76 kWh Batteriemodul 1 × BYD Battery Management Unit (BMU) Die BYD Battery-Box HVM+ 19.3 bietet maximale Flexibilität, höchste Sicherheit und zukunftssichere Energiespeicherung für anspruchsvolle Eigenverbrauchsanlagen und energieautarke Systeme.

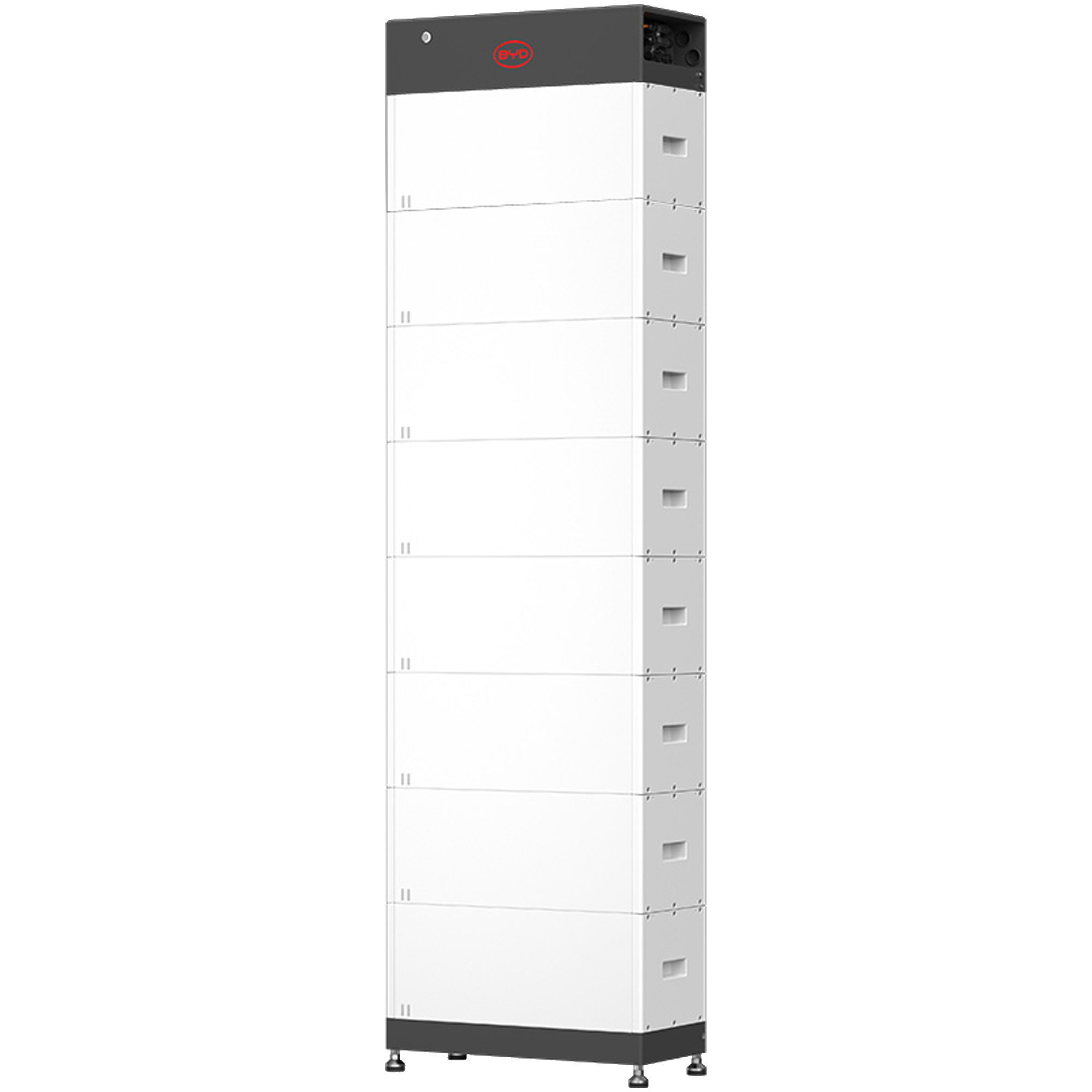

BYD Battery-Box HVM+ 22.1 – Modularer Hochvoltspeicher mit 22,08 kWh Kapazität Die BYD HVM+ 22.1 ist die ideale Speicherlösung für große Photovoltaikanlagen mit hohem Energiebedarf. Mit 22,08 kWh nutzbarer Kapazität bietet sie großzügige Energiereserven für Eigenverbrauchsoptimierung, Lastspitzenkappung und energieautarke Anwendungen. Die LiFePO₄-Technologie gewährleistet ein Höchstmaß an Sicherheit, Zyklenstabilität und Langlebigkeit. Dank des modularen Aufbaus kann die Speicherleistung flexibel auf bis zu 66,2 kWh erweitert werden. Produktmerkmale 🔋 Hohe Leistung: 50 A Dauerstrom, 80 A Spitzenstrom (15 s) 🧩 Modular erweiterbar: 8 Module = 22,08 kWh, skalierbar bis 66,2 kWh 🛡️ Maximale Sicherheit: LiFePO₄-Zellen mit Mehrfachschutz (VDE 2510-50 / IEC 62619 / UN38.3) ⚙️ Einfache Installation: Stecksystem ohne interne Verkabelung 🚨 Notstromfähig: Backup- und Off-Grid-Betrieb (wechselrichterabhängig) 💡 Smarte Integration: Automatische SoC-Kalibrierung, Remote-Service, OTA-Updates 🌍 Bewährte Qualität: Mehr als 1 Million BYD-Speicher weltweit im Einsatz 🧾 Garantie: 10 Jahre Herstellergarantie Technische Daten Eigenschaft Wert ModellbezeichnungBYD Battery-Box HVM+ 22.1 BatteriezellentypLithium-Eisenphosphat (LiFePO₄) Nutzbare Energie22,08 kWh Anzahl Batteriemodule8 Nennspannung409,6 V Betriebsspannung320 – 460,8 V Lade-/Entladestrom50 A (Dauer), 80 A (15 s) Entladungstiefe (DoD)100 % KommunikationCAN / RS485 SchutzfunktionenÜber-/Unterspannung, Überstrom, Temperatur DC-SchutzschalterExtern empfohlen Abmessungen & Gewicht2187 × 610 × 282 mm / 345,3 kg EinsatzbereichInnen- & Außeninstallation Temperaturbereich−10 °C bis +50 °C Luftfeuchtigkeit5 % – 95 % SchutzartIP55 KühlungPassiv MontageartBodenstehend Lieferumfang 8 × BYD Battery-Box HVM+ 2.76 kWh Batteriemodul 1 × BYD Battery Management Unit (BMU) Die BYD Battery-Box HVM+ 22.1 ist die perfekte Wahl für energieintensive Systeme, autarke Versorgungskonzepte und maximale PV-Eigenverbrauchsoptimierung.
