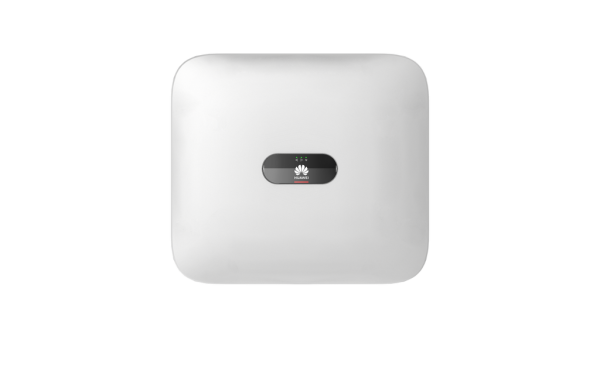

HUAWEI SUN2000-4KTL-M1-HC Wechselrichter

HUAWEI SUN2000-4KTL-M1-HC Wechselrichter

Produktbeschreibung

• 3-phasiger Wechselrichter zur Umwandlung von Gleich- in Wechselstrom

• Nennleistung: 4.000 W, maximale Scheinleistung: 4.400 VA

• Kompaktes Gewicht von nur 17 kg – einfache Ein-Mann-Montage möglich

• Kommunikation: RS485 (Smart Power Sensor, LUNA2000 ESS) & WLAN (App-Steuerung)

• Plug-and-Play-Batterieanschluss (kompatibel mit HUAWEI ESS 5–30 kWh)

• Schutzklasse IP65 & Überspannungsschutz Typ II

• 2 MPP-Tracker für maximale Energieausbeute

• Integrierte PID-Wiederherstellung & Lichtbogenerkennung

• App-Monitoring via FusionSolar

• Geräuscharmer Betrieb durch Konvektionskühlung

• Maximaler Wirkungsgrad: 98,3 %

Technische Merkmale

• MPPT-Spannungsbereich: 140 – 980 V

• Max. Eingangsstrom (pro MPPT): 11 A

• Anzahl MPP-Tracker: 2

• AC-Nennleistung: 4.000 W

• Phasenanzahl: 3

• Abmessungen: 525 × 470 × 146,5 mm

• Gewicht: 17 kg (inkl. Halterung)

Allgemeine Betriebsdaten

• Temperaturbereich: –25 °C bis +60 °C

• Relative Luftfeuchte: 0 % bis 100 % RH

• Betriebshöhe: 0 – 4.000 m (Derating ab 2.000 m)

• Kühlung: Passiv (Konvektion)

• Anzeige: LED

• Kommunikation: RS485, WLAN, Ethernet über Smart Dongle (optional auch 4G/3G/2G)

• Nachtverbrauch: < 5,5 W (mit PID-Funktion: < 10 W)

DC-Eingang (PV)

• Empf. PV-Leistung: 6.000 Wp (max. 20.000 Wp mit Optimierern)

• Max. Eingangsspannung: 1.100 V

• Betriebsspannung: 140 V – 980 V

• Startspannung: 200 V

• Nenneingangsspannung: 600 V

• Max. Kurzschlussstrom: 15 A

• Eingänge pro MPPT: 1

DC-Eingang (Batterie)

• Kompatibilität: HUAWEI ESS 5–30 kWh

• Spannung: 600 V – 980 V

• Max. Betriebsstrom: 16 A

• Ladeleistung (max.): 10.000 W

• Entladeleistung (max.): 4.400 W

AC-Ausgang (Netzbetrieb)

• Netzanschluss: 3-phasig

• Nennausgangsspannung: 220/380 V oder 230/400 V

• Netzfrequenz: 50/60 Hz

• Max. Ausgangsstrom: 6,8 A

• Leistungsfaktor: 0,8 kapazitiv bis 0,8 induktiv

• Klirrfaktor (THD): ≤ 3 %

Backup-Ausgang (mit Backup Box-B1)

• Scheinleistung (max.): 3.300 VA

• Nennausgangsspannung: 220/230 V

• Max. Ausgangsstrom: 15 A

• Leistungsfaktor: 0,8 kap. – 0,8 ind.

Sicherheits- & Schutzfunktionen

• DC-Lasttrennschalter

• Inselnetzerkennung

• Verpolungsschutz (DC)

• Isolationsüberwachung

• Überspannungsschutz (AC & DC, Typ II)

• Fehlerstromüberwachung

• Kurzschluss- & Überstromschutz (AC)

• Lichtbogenerkennung (AFCI)

• PID-Wiederherstellung integriert

• Rundsteuerempfänger-kompatibel

• Netz-Batterieladung möglich

Kompatibilität mit Moduloptimierern

• Optimierer: SUN2000-450W-P (MBUS-kompatibel)

Normen & Zertifikate

• Sicherheitsnormen: EN/IEC 62109-1/2, IEC 62116

• Netzanschlussnormen: G98, G99, VDE-AR-N-4105, CEI 0-21, EN 50438, u. v. m.

Lieferumfang

• PV-Steckverbinder

• AC-Steckverbinder

• Akkusteckverbinder

• Signalkabelstecker

• Halterung

• WLAN-FE-Dongle

Erklärungen & Hinweise

• PV-Eingangsleistung von 20.000 Wp nur bei Einsatz von SUN2000-450-P Optimierern

• Überschreitung der Eingangsspannung von 1.100 V kann das Gerät beschädigen

• Betrieb außerhalb des Spannungsspannungsbereichs (140–980 V) kann zu Fehlfunktionen führen
