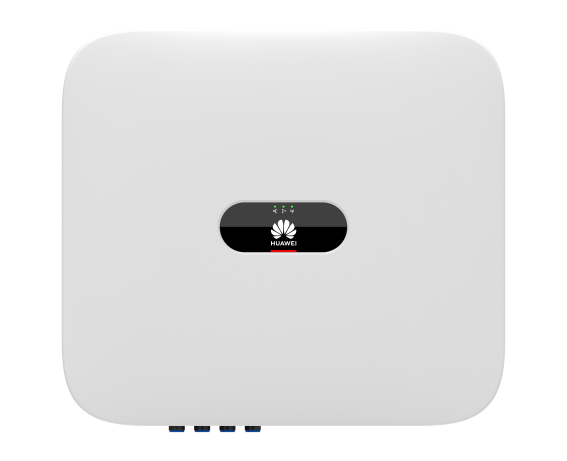

HUAWEI SUN2000-20KTL-M2 Wechselrichter - sofort lieferbar

HUAWEI SUN2000-20KTL-M2 Wechselrichter

20 kW, 3-phasig, 2 MPPT, IP65

Produktbeschreibung

• Kraftvoller 3-phasiger Wechselrichter zur Umwandlung von PV-Gleichstrom in netzkompatiblen Wechselstrom

• Nennleistung: 20.000 W, maximale Scheinleistung: 22.000 VA

• Kompakte Bauform bei nur 25 kg Gewicht – Ein-Personen-Montage möglich

• RS485-Kommunikation für Integration mit Smart Power Sensor und Smartlogger

• Steuerung über WLAN via FusionSolar-App, optional mit Ethernet oder 4G-Dongle

• Plug-and-Play Batteriekonnektivität

• Schutzart IP65 – robust für den Außenbereich

• Zwei unabhängige MPP-Tracker zur optimalen Energieausbeute bei variablen Dachneigungen

• Überspannungsschutz Typ II (AC & DC), Lichtbogenerkennung (AFCI), PID-Wiederherstellung

• Maximaler Wirkungsgrad: 98,65 %, europäischer Wirkungsgrad: 98,30 %

• Konvektionskühlung für lautlosen Betrieb ohne Lüfter

Technische Hauptmerkmale

Allgemeine Betriebsdaten

• Betriebstemperatur: –25 °C bis +60 °C

• Relative Luftfeuchte: 0 % – 100 % RH

• Betriebshöhe: 0 – 4.000 m (Derating über 2.000 m)

• Kühlung: Konvektionskühlung

• Anzeige: LED-Status

• Kommunikation: RS485, WLAN, Ethernet, 4G (via Dongle)

• Nachtverbrauch: < 5,5 W (< 10 W bei aktiver PID-Wiederherstellung)

DC-Eingang

• Empfohlene PV-Leistung: 30.000 Wp

• Maximale PV-Leistung (mit Optimierern): 40.000 Wp

• Max. Eingangsspannung: 1.080 V

• Betriebsspannung: 160 – 950 V

• Startspannung: 200 V

• Nenneingangsspannung: 600 V

• Max. Kurzschlussstrom: 30 A

• Eingänge pro MPPT: 2

AC-Ausgang

• Netzanschluss: 3-phasig (3W + N + PE)

• Nennausgangsspannung: 220/380 V oder 230/400 V

• Netzfrequenz: 50/60 Hz

• Max. Ausgangsstrom: 33,5 A

• Scheinleistung (max.): 22.000 VA

• Leistungsfaktor: 0,8 kap. – 0,8 ind.

• Klirrfaktor (THD): ≤ 3 %

Wirkungsgrad

• Max. Wirkungsgrad: 98,65 %

• Europäischer Wirkungsgrad: 98,30 %

Schutzeinrichtungen

• DC-Lasttrennschalter

• Inselnetzerkennung

• AC- & DC-Überspannungsschutz: Typ II (nach EN/IEC 61643-11)

• Fehlerstrom- & Kurzschlussschutz (AC)

• DC-Verpolungsschutz

• Isolationsüberwachung

• Lichtbogenerkennung (AFCI)

• Rundsteuerempfänger-kompatibel

• Integrierte PID-Wiederherstellung

  • Unterstützt P-Typ Module (mono & poly)

  • Spannungspotential zwischen PV und Masse wird aktiv angehoben

Kompatible Optimierer

• SUN2000-450W-P (MBUS-kompatibel)

Normen & Netzanschlussbedingungen

• Sicherheitsnormen: EN/IEC 62109-1, EN/IEC 62109-2

• Netzstandards:
  G98, G99, EN 50438, EN 50549, CEI 0-21, CEI 0-16,
  VDE-AR-N-4105, VDE-AR-N-4110, AS 4777, C10/11, ABNT,
  UTE C15-712, RD 1699, P.O. 12.3, TOR D4, IEC 61727, IEC 62116, DEWA

  Weitere Normen auf Anfrage erhältlich

Lieferumfang

• PV-Steckverbinder

• AC-Steckverbinder

• Signalkabel-Steckverbinder

• Montagehalterung

Hinweise & Erklärungen

1. 40.000 Wp PV-Leistung nur bei vollständiger Nutzung mit SUN2000-450W-P Optimierern

2. Überschreiten der Eingangsspannung von 1.080 V kann das Gerät beschädigen

3. Spannungen außerhalb des Bereichs 160–950 V führen zu fehlerhaftem Betrieb

4. PID-Wiederherstellung durch Anhebung des PV-Potentials zur Regeneration potenzialinduzierter Degradation
