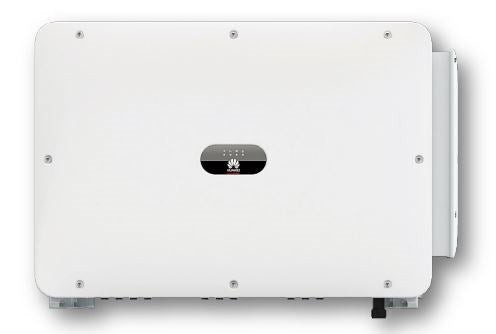

HUAWEI SUN2000-115KTL-M2 Wechselrichter 115 kW, 3PH, 10 MPPT, IP66

Huawei SUN2000-115KTL-M2 – Technische Daten (Stichpunkte)

• Typ: String-Wechselrichter

• AC-Nennleistung: 115.000 W

• Max. AC-Scheinleistung: 125.000 VA

• MPP-Tracker: 10

• Eingänge gesamt: 20 (2 pro MPPT)

• Max. Eingangsspannung (DC): 1.100 V

• MPPT-Spannungsbereich: 200 – 1.000 V

• Startspannung: 200 V

• Nenneingangsspannung: 600 V

• Max. Eingangsstrom pro MPPT: 30 A

• Max. Kurzschlussstrom pro MPPT: 40 A

• Nennausgangsspannung: 400 V / 480 V (3-phasig + N + PE)

• Nennausgangsstrom: 166,0 A @ 400 V / 138,4 A @ 480 V

• Max. Ausgangsstrom: 182,3 A @ 400 V / 151,9 A @ 480 V

• Wirkungsgrad (max.): 98,8 %

• Wirkungsgrad (EU): 98,6 %

• Leistungsfaktorbereich: 0,8 kap. … 0,8 ind.

• Klirrfaktor THD: < 3 %

• Schutzart: IP66

• Kühlung: Intelligente Luftkühlung

• Topologie: Transformatorlos

• Kommunikation: RS485, USB, MBUS, optional WLAN/4G via Dongle

• Anzeige: LED

• Anschluss DC: Amphenol Helios H4

• Anschluss AC: Anschlussbolzen M8

• Abmessungen (B x H x T): 1.035 x 700 x 365 mm

• Gewicht inkl. Montageplatte: 93 kg

• Geräuschpegel: < 50 dB

• Nachtverbrauch: < 3,5 W

• Zulässige Umgebungstemperatur: -25 °C bis +60 °C

• Max. Betriebshöhe: 4.000 m

• Relative Luftfeuchtigkeit: 0–100 % RH

Schutzfunktionen

• DC-Lasttrennschalter: ✅

• DC-Verpolungsschutz: ✅

• DC-/AC-Überspannungsschutz: Typ II

• Fehlerstromüberwachung: ✅

• Lichtbogenerkennung (AFCI): ✅

• Stringüberwachung: ✅

• Isolationsüberwachung: ✅

• Inselnetzerkennung: ✅

• AC-Überstromschutz: ✅

Normen & Standards

• Sicherheitsnormen: EN/IEC 62109-1/-2

• Netzanschlussstandards: EN 50549-1/-2, VDE-AR-N4105, IEC 61727, u. v. m.
