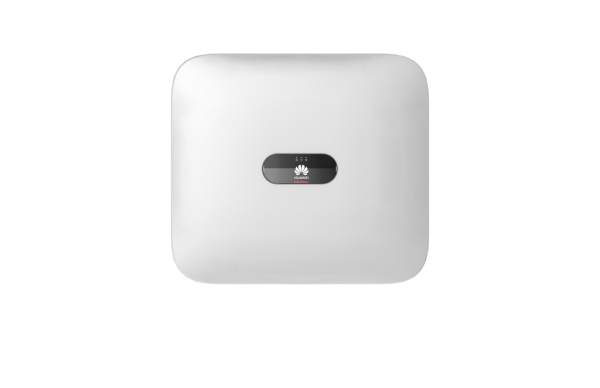

HUAWEI SUN2000-3KTL-M1-HC Wechselrichter

HUAWEI SUN2000-3KTL-M1-HC Wechselrichter

3 kW, 3-phasig, 2 MPPT, IP65

Produktbeschreibung

• 3-phasiger Wechselrichter zur Umwandlung von Gleichstrom in Wechselstrom

• Nennleistung: 3.000 W, maximale Scheinleistung: 3.300 VA

• Kompaktes Design bei nur 17 kg Gewicht – einfache Einzelperson-Montage

• Kommunikation mit Smart Power Sensor und LUNA2000 ESS (5–15 kWh) über RS485

• Steuerung über WLAN-fähige App (FusionSolar)

• Plug-and-Play Batterieanschluss

• Schutzklasse IP65 – für Innen- und Außenbereiche geeignet

• Zwei unabhängige MPP-Tracker für effiziente Modulführung

• Integrierte PID-Wiederherstellung und Lichtbogenerkennung (AFCI)

• Maximaler Wirkungsgrad: 98,2 %

• Geräuscharmer Betrieb dank Konvektionskühlung

Technische Hauptmerkmale

Allgemeine Betriebsdaten

• Temperaturbereich: –25 °C bis +60 °C

• Luftfeuchtigkeit: 0 % bis 100 % RH

• Betriebshöhe: 0–4.000 m (Derating > 2.000 m)

• Kühlung: Konvektionskühlung

• Anzeige: LED

• Kommunikation: RS485, WLAN, Ethernet (Smart Dongle), 4G/3G/2G (optional)

• Nachtverbrauch: < 5,5 W (< 10 W mit aktiver PID-Funktion)

DC-Eingang (PV)

• Empfohlene PV-Leistung: 4.500 Wp

• Max. Eingangsspannung: 1.100 V

• Betriebsspannungsbereich: 140 – 980 V

• Startspannung: 200 V

• Nenneingangsspannung: 600 V

• Max. Kurzschlussstrom: 15 A

• Anzahl Eingänge pro MPPT: 1

DC-Eingang (Batterie)

• Kompatible Batterie: Huawei ESS 5–30 kWh

• Betriebsspannung: 600–980 V

• Max. Betriebsstrom: 16 A

• Max. Ladeleistung: 10.000 W

• Max. Entladeleistung: 3.300 W

AC-Ausgang (Netzbetrieb)

• Netzanschluss: 3-phasig

• Nennausgangsspannung: 220/380 V oder 230/400 V

• Frequenz: 50/60 Hz

• Max. Ausgangsstrom: 5,1 A

• Max. Scheinleistung: 3.300 VA

• Leistungsfaktor: 0,8 kapazitiv … 0,8 induktiv

• Klirrfaktor (THD): ≤ 3 %

AC-Ausgang (Backup über Backup Box-B1)

• Scheinleistung (max.): 3.300 VA

• Spannung: 220/230 V

• Max. Ausgangsstrom: 15 A

• Leistungsfaktor: 0,8 kap. – 0,8 ind.

Sicherheitsfunktionen

• DC-Lasttrennschalter

• Inselnetzerkennung

• DC-Verpolungsschutz

• Isolationsüberwachung

• DC & AC Überspannungsschutz: Typ II (IEC 61643-11)

• Fehlerstrom- & Kurzschlussschutz

• AC-Überstromschutz

• Lichtbogenerkennung (AFCI)

• Rundsteuerempfänger-Eingänge

• PID-Wiederherstellung integriert

• Batterieladung vom Netz möglich

Optimierer-Kompatibilität

• DC MBUS-kompatibel: SUN2000-450W-P

Normen & Zertifizierungen

• Sicherheitsnormen: EN/IEC 62109-1, EN/IEC 62109-2, IEC 62116

• Netzanschlussstandards:
  G98, G99, EN 50438, CEI 0-21, VDE-AR-N-4105,
  AS 4777, C10/11, ABNT, UTE C15-712,
  RD 1699, TOR D4, NRS 097-2-1, IEC61727, IEC62116, DEWA

  Weitere auf Anfrage erhältlich

Lieferumfang

• PV-Steckverbinder

• AC-Steckverbinder

• Akkusteckverbinder

• Signalkabel-Steckverbinder

• Montagehalterung

• WLAN-FE-Dongle

Hinweise & Erklärungen

• Maximale PV-Eingangsleistung von 20.000 Wp bei vollständiger Nutzung von SUN2000-450-P Optimierern

• Überschreitung der Eingangsspannung (1.100 V) kann den Wechselrichter beschädigen

• Spannungen außerhalb des Betriebsspannungsbereichs (140–980 V) können zu Fehlfunktionen führen
