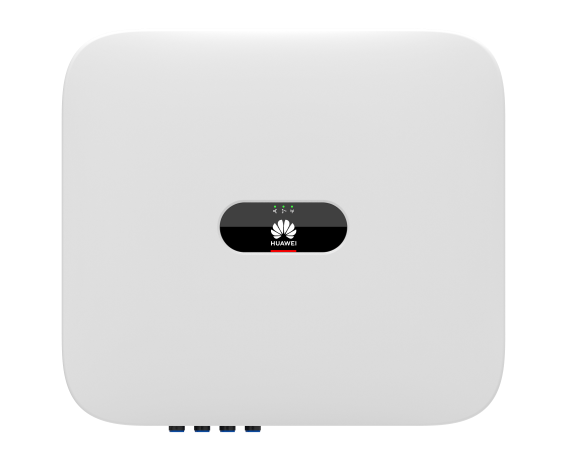

HUAWEI SUN2000-15KTL-M2 Wechselrichter

HUAWEI SUN2000-15KTL-M2 Wechselrichter

15 kW, 3-phasig, 2 MPPT, IP65

Produktbeschreibung

• Hochleistungs-Wechselrichter zur Umwandlung von Gleichstrom in netzkonformen Wechselstrom

• AC-Nennleistung: 15.000 W mit hoher Effizienz

• Zwei MPP-Tracker für flexible Modulverschaltung und optimierte Energieausbeute

• Kompaktes Design mit 25 kg Gewicht – für Ein-Personen-Montage geeignet

• RS485-Kommunikation mit Smart Power Sensor & Smartlogger

• Steuerung über die FusionSolar-App per WLAN, Ethernet oder Mobilfunk (via Dongle)

• Plug-and-Play Batteriekonnektivität

• Integrierter Überspannungsschutz Typ II (AC & DC) und Lichtbogenerkennung (AFCI)

• Schutzart IP65 – für den Außeneinsatz geeignet

• Maximaler Wirkungsgrad: 98,65 %, europäischer Wirkungsgrad: 98,30 %

• Geräuscharmer Betrieb dank passiver Konvektionskühlung

Technische Hauptdaten

Allgemeine Betriebsdaten

• Temperaturbereich: –25 °C bis +60 °C

• Relative Luftfeuchte: 0 % – 100 % RH

• Betriebshöhe: 0 – 4.000 m (Derating über 2.000 m)

• Kühlung: Konvektionskühlung

• Anzeige: LED-Status

• Kommunikation: RS485, WLAN, Ethernet, 4G (optional über Smart Dongle)

• Nachtverbrauch: < 5,5 W (< 10 W mit PID-Funktion aktiv)

DC-Eingang

• Empfohlene PV-Leistung: 22.500 Wp

• Max. PV-Leistung: 40.000 Wp (mit SUN2000-450W-P Optimierern)

• Max. Eingangsspannung: 1.080 V

• Betriebsspannung: 160 – 950 V

• Startspannung: 200 V

• Nenneingangsspannung: 600 V

• Max. Kurzschlussstrom: 30 A

• Eingänge pro MPPT: 2

AC-Ausgang

• Netzanschluss: 3-phasig (3W + N + PE)

• Nennausgangsspannung: 220/380 V oder 230/400 V

• Frequenz: 50/60 Hz

• Max. Ausgangsstrom: 25,2 A

• Max. Scheinleistung: 16.500 VA

• Leistungsfaktor: 0,8 kap. bis 0,8 ind.

• Klirrfaktor (THD): ≤ 3 %

Wirkungsgrad

• Maximaler Wirkungsgrad: 98,65 %

• Europäischer Wirkungsgrad: 98,30 %

Schutzeinrichtungen

• DC-Lasttrennschalter

• Inselnetzerkennung

• AC- & DC-Überspannungsschutz: Typ II nach EN/IEC 61643-11

• AC-Überstrom- & Kurzschlussschutz

• DC-Verpolungsschutz

• Isolations- und Fehlerstromüberwachung

• Lichtbogenerkennung (AFCI)

• Rundsteuerempfänger-kompatibel

• PID-Wiederherstellung integriert

  • Unterstützt P-Typ Module (mono & poly)

  • Spannungspotential zwischen PV und Masse wird angehoben zur Reversierung von PID

Kompatible Optimierer

• DC MBUS-Optimierer: SUN2000-450W-P

Normen & Zertifikate

• Sicherheitsnormen: EN/IEC 62109-1, EN/IEC 62109-2

• Netzanschlussstandards:
  G98, G99, EN 50438, EN 50549, CEI 0-21, CEI 0-16,
  VDE-AR-N-4105, VDE-AR-N-4110, AS 4777, C10/11, ABNT,
  UTE C15-712, RD 1699, P.O. 12.3, TOR D4, IEC 61727, IEC 62116, DEWA

  Weitere Standards auf Anfrage erhältlich

Lieferumfang

• PV-Steckverbinder

• AC-Steckverbinder

• Signalkabel-Stecker

• Wandhalterung

Hinweise & Erklärungen

• Maximale PV-Eingangsleistung nur mit SUN2000-450-P Optimierern

• Spannungen > 1.080 V können den Wechselrichter beschädigen

• Betrieb außerhalb des Betriebsspannungsbereichs (160–950 V) führt zu Fehlfunktionen
