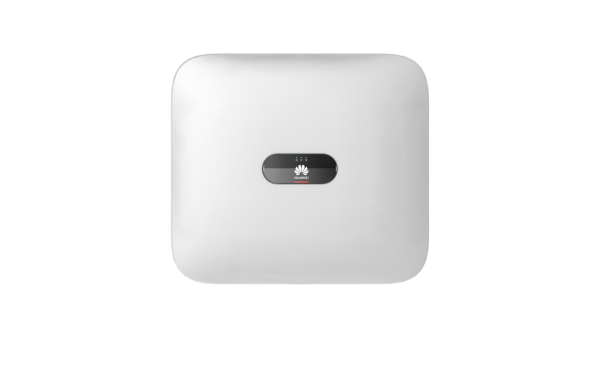

HUAWEI SUN2000-5KTL-M1-HC Wechselrichter

HUAWEI SUN2000-5KTL-M1-HC Wechselrichter

5 kW, 3-phasig, 2 MPPT, IP65

Produktbeschreibung

• Kompakter 3-phasiger Wechselrichter mit 5.000 W Nennleistung

• Wandelt den Gleichstrom der PV-Anlage effizient in Wechselstrom um

• Gewicht: nur 17 kg – einfache Ein-Mann-Montage

• Kommunikation über RS485 mit Smart Power Sensor und Huawei LUNA2000 ESS

• Steuerung via App durch integriertes WLAN-Modul

• Batterieanschluss mit Plug-and-Play

• Schutzklasse IP65, Überspannungsschutz Typ II (AC & DC)

• Zwei MPP-Tracker für flexible Anlagenauslegung

• PID-Wiederherstellung und Lichtbogenerkennung (AFCI)

• Maximaler Wirkungsgrad: 98,4 %

• Geräuscharmer Betrieb durch passive Konvektionskühlung

Technische Hauptmerkmale

Allgemeine Betriebsdaten

• Temperaturbereich: –25 °C bis +60 °C

• Relative Luftfeuchte: 0 % bis 100 % RH

• Betriebshöhe: 0–4.000 m (Leistungsreduktion > 2.000 m)

• Kühlung: Konvektionskühlung

• Anzeige: LED-Status

• Kommunikation: RS485, WLAN, Ethernet (via Dongle), 4G optional

• Nachtverbrauch: < 5,5 W (< 10 W mit aktiver PID-Funktion)

DC-Eingang (PV)

• Empfohlene PV-Leistung: 7.500 Wp

• Max. Eingangsspannung: 1.100 V

• Betriebsspannung: 140 V – 980 V

• Startspannung: 200 V

• Nenneingangsspannung: 600 V

• Max. Kurzschlussstrom: 15 A

• Anzahl Eingänge pro MPPT: 1

DC-Eingang (Batterie)

• Kompatible Batterie: Huawei ESS 5–30 kWh

• Spannungsbereich: 600–980 V

• Max. Betriebsstrom: 16 A

• Max. Ladeleistung: 10.000 W

• Max. Entladeleistung: 5.500 W

AC-Ausgang (Netzbetrieb)

• Netzanschluss: 3-phasig

• Nennausgangsspannung: 220/380 V oder 230/400 V

• Frequenz: 50/60 Hz

• Max. Ausgangsstrom: 8,5 A

• Scheinleistung (max.): 5.500 VA

• Leistungsfaktor: 0,8 kap. bis 0,8 ind.

• Klirrfaktor (THD): ≤ 3 %

AC-Ausgang (Backup mit Box-B1)

• Scheinleistung (max.): 3.300 VA

• Ausgangsspannung: 220/230 V

• Max. Strom: 15 A

• Leistungsfaktor: 0,8 kap. … 0,8 ind.

Schutzfunktionen

• DC-Lasttrennschalter

• Inselnetzerkennung

• DC-Verpolungsschutz

• Isolationsüberwachung

• DC & AC Überspannungsschutz: Typ II (IEC 61643-11)

• Fehlerstromüberwachung

• AC-Kurzschluss- & Überstromschutz

• Lichtbogenerkennung (AFCI)

• Rundsteuerempfänger-kompatibel

• PID-Wiederherstellung integriert

• Netzseitige Batterieladung möglich

Optimierer-Kompatibilität

• DC MBUS-fähiger Optimierer: SUN2000-450W-P

Normen & Netzanschlussbedingungen

• Sicherheitsnormen: EN/IEC 62109-1, EN/IEC 62109-2, IEC 62116

• Netzanschlussstandards:
  G98, G99, EN 50438, CEI 0-21, VDE-AR-N-4105,
  AS 4777, C10/11, ABNT, UTE C15-712,
  RD 1699, TOR D4, NRS 097-2-1, IEC 61727, IEC 62116, DEWA

  Weitere auf Anfrage erhältlich

Lieferumfang

• PV-Steckverbinder

• AC-Steckverbinder

• Akku-Steckverbinder

• Signalkabel-Steckverbinder

• Wandhalterung

• WLAN-FE-Dongle

Hinweise & Erklärungen

• PV-Leistung bis 20.000 Wp möglich mit durchgängiger Nutzung von SUN2000-450-P Optimierern

• Überschreitung der max. Eingangsspannung (1.100 V) kann das Gerät beschädigen

• Spannungen außerhalb des Betriebsbereichs können zu Fehlfunktionen führen
