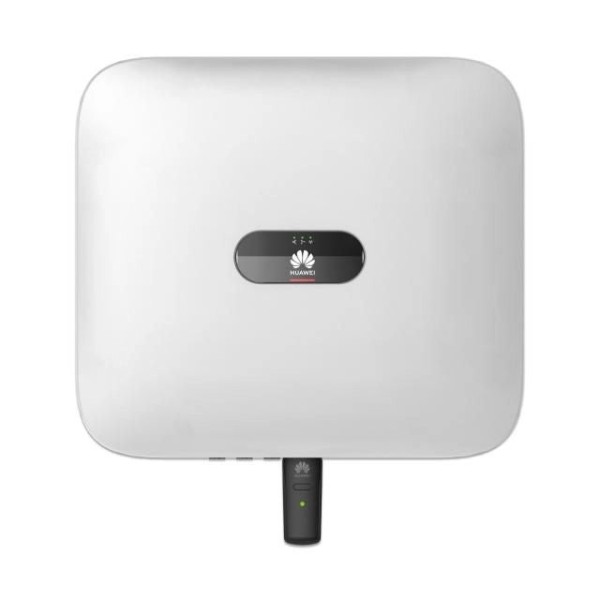

HUAWEI SUN2000-10KTL-M1-HC Wechselrichter - aktuelle Version

HUAWEI SUN2000-10KTL-M1-HC Wechselrichter

10 kW, 3-phasig, 2 MPPT, IP65

Produktbeschreibung

• 3-phasiger Hochleistungs-Wechselrichter zur Umwandlung von PV-Gleichstrom in netzkompatiblen Wechselstrom

• Nennleistung: 10.000 W, maximale Scheinleistung: 11.000 VA

• Kompaktes Design bei nur 17 kg Gewicht – ideal für Ein-Personen-Montage

• RS485-Kommunikation mit Smart Power Sensor und Huawei LUNA2000 ESS (5–15 kWh)

• Bedienung über WLAN-fähige FusionSolar-App (Ethernet & 4G optional per Smart Dongle)

• Plug-and-Play Batteriekonnektivität

• Schutzart IP65, Überspannungsschutz Typ II für AC & DC

• 2 unabhängige MPP-Tracker zur optimierten Ertragsverfolgung

• Integrierte PID-Wiederherstellung und Lichtbogenerkennung (AFCI)

• Maximaler Wirkungsgrad: 98,6 %

• Leiser Betrieb durch passive Konvektionskühlung

Technische Hauptmerkmale

Allgemeine Betriebsdaten

• Betriebstemperatur: –25 °C bis +60 °C

• Relative Luftfeuchte: 0 % bis 100 % RH

• Betriebshöhe: 0–4.000 m (Derating > 2.000 m)

• Kühlung: Passive Konvektion

• Anzeige: LED

• Kommunikation: RS485, WLAN, Ethernet, 4G (via Smart Dongle)

• Nachtverbrauch: < 5,5 W (bzw. < 10 W bei aktiver PID-Funktion)

DC-Eingang (PV)

• Empfohlene PV-Leistung: 15.000 Wp

• Max. PV-Leistung (mit Optimierern): 20.000 Wp

• Max. Eingangsspannung: 1.100 V

• Betriebsspannung: 140 – 980 V

• Startspannung: 200 V

• Nenneingangsspannung: 600 V

• Max. Kurzschlussstrom: 15 A

• Eingänge pro MPPT: 1

DC-Eingang (Batterie)

• Kompatible Batterie: Huawei ESS 5–30 kWh

• Spannung: 600–980 V

• Max. Betriebsstrom: 16 A

• Ladeleistung (max.): 10.000 W

• Entladeleistung (max.): 10.000 W

AC-Ausgang (Netzbetrieb)

• Netzanschluss: 3-phasig (3W + N + PE)

• Nennausgangsspannung: 220/380 V oder 230/400 V

• Frequenz: 50/60 Hz

• Max. Ausgangsstrom: 16,9 A

• Scheinleistung (max.): 11.000 VA (C10/11: 10.000 VA)

• Leistungsfaktor: 0,8 kapazitiv bis 0,8 induktiv

• Klirrfaktor (THD): ≤ 3 %

AC-Ausgang (Backup – mit Backup Box-B1)

• Max. Scheinleistung: 3.300 VA

• Spannung: 220/230 V

• Max. Ausgangsstrom: 15 A

• Leistungsfaktor: 0,8 kap. – 0,8 ind.

Sicherheits- und Schutzfunktionen

• DC-Lasttrennschalter

• Inselnetzerkennung

• DC-Verpolungsschutz

• Isolationsüberwachung

• AC & DC Überspannungsschutz (Typ II) gemäß EN/IEC 61643-11

• Fehlerstrom- & Kurzschlussschutz (AC)

• Lichtbogenerkennung (AFCI)

• Rundsteuerempfänger-kompatibel

• Integrierte PID-Wiederherstellung

• Netzseitige Batterieladung möglich

Kompatible Optimierer

• DC MBUS-kompatibel: SUN2000-450W-P

Normen & Zertifizierungen

• Sicherheitsnormen: EN/IEC 62109-1, EN/IEC 62109-2, IEC 62116

• Netzanschlussstandards:
  G98, G99, EN 50438, CEI 0-21, VDE-AR-N-4105, AS 4777,
  C10/11, ABNT, UTE C15-712, RD 1699, TOR D4,
  NRS 097-2-1, IEC 61727, IEC 62116, DEWA

  Weitere Zertifikate auf Anfrage erhältlich

Lieferumfang

• PV-Steckverbinder

• AC-Steckverbinder

• Akku-Steckverbinder

• Signalkabel-Stecker

• Wandhalterung

• WLAN-FE-Dongle

Hinweise & Erklärungen

1. Max. PV-Leistung von 20.000 Wp nur mit SUN2000-450-P Optimierern erreichbar

2. Spannung über 1.100 V kann den Wechselrichter beschädigen

3. Betrieb außerhalb des zulässigen DC-Spannungsbereichs (140–980 V) kann zu Fehlfunktionen führen
