Sicherungsautomaten Rosenberger SLPDU22-x6 DC Power Distribution Unit – 48 V DC Verteilerbox mit DEHNsecure SPD & 6× Schneider Electric iC60N 20 A
Produktnummer:
255605
Beschreibung
Produktinformationen
Technische Ausstattung

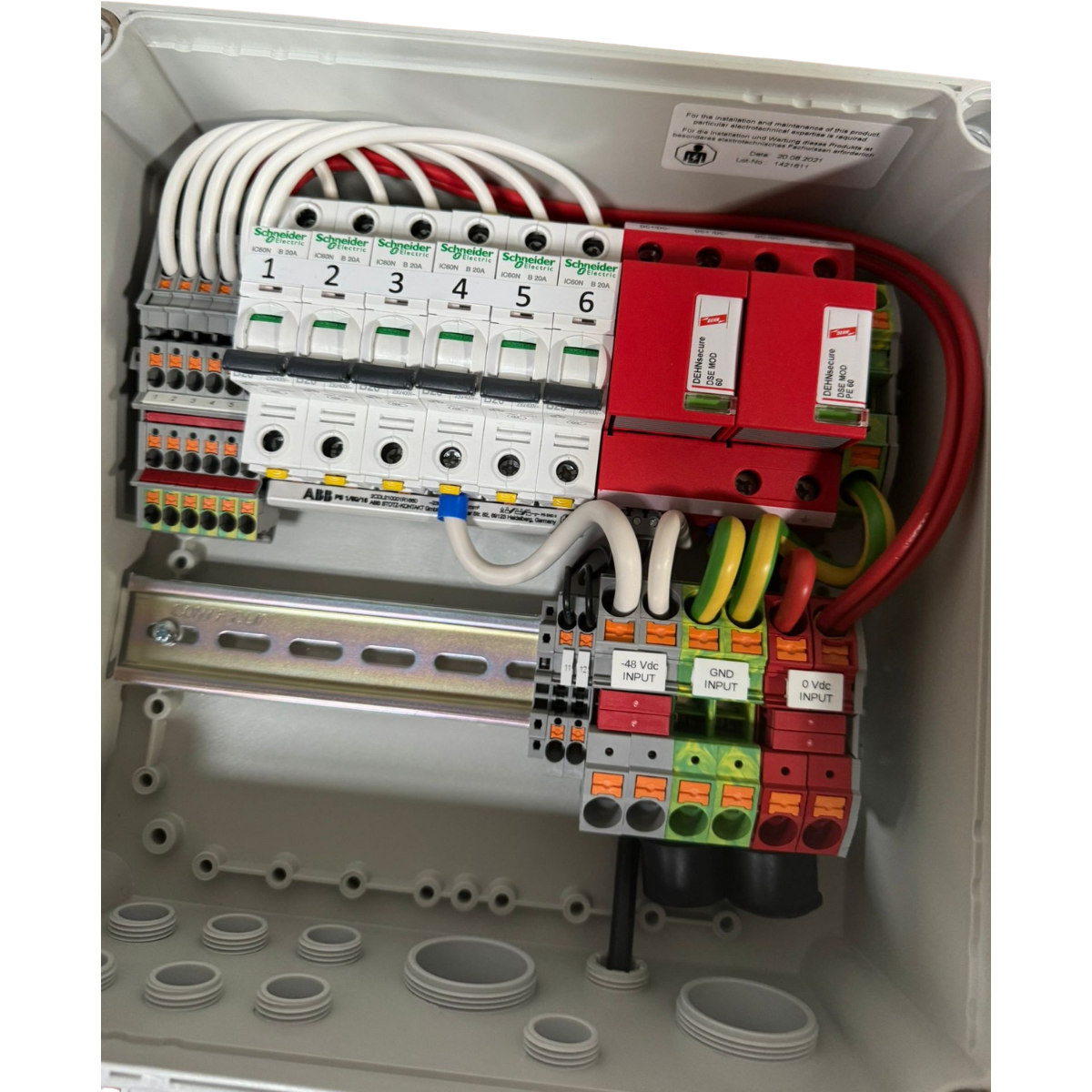

Sicherungseinheiten
- 6× Leitungsschutzschalter
Hersteller: Schneider Electric
Serie: iC60N
Nennstrom: B-Charakteristik, 20 A
Beschriftete Stromkreise: 1–6 - Verdrahtung intern mit hochstromfähigen Leitungen
- Separate Ausgangsklemmen für jeden abgesicherten Kreis

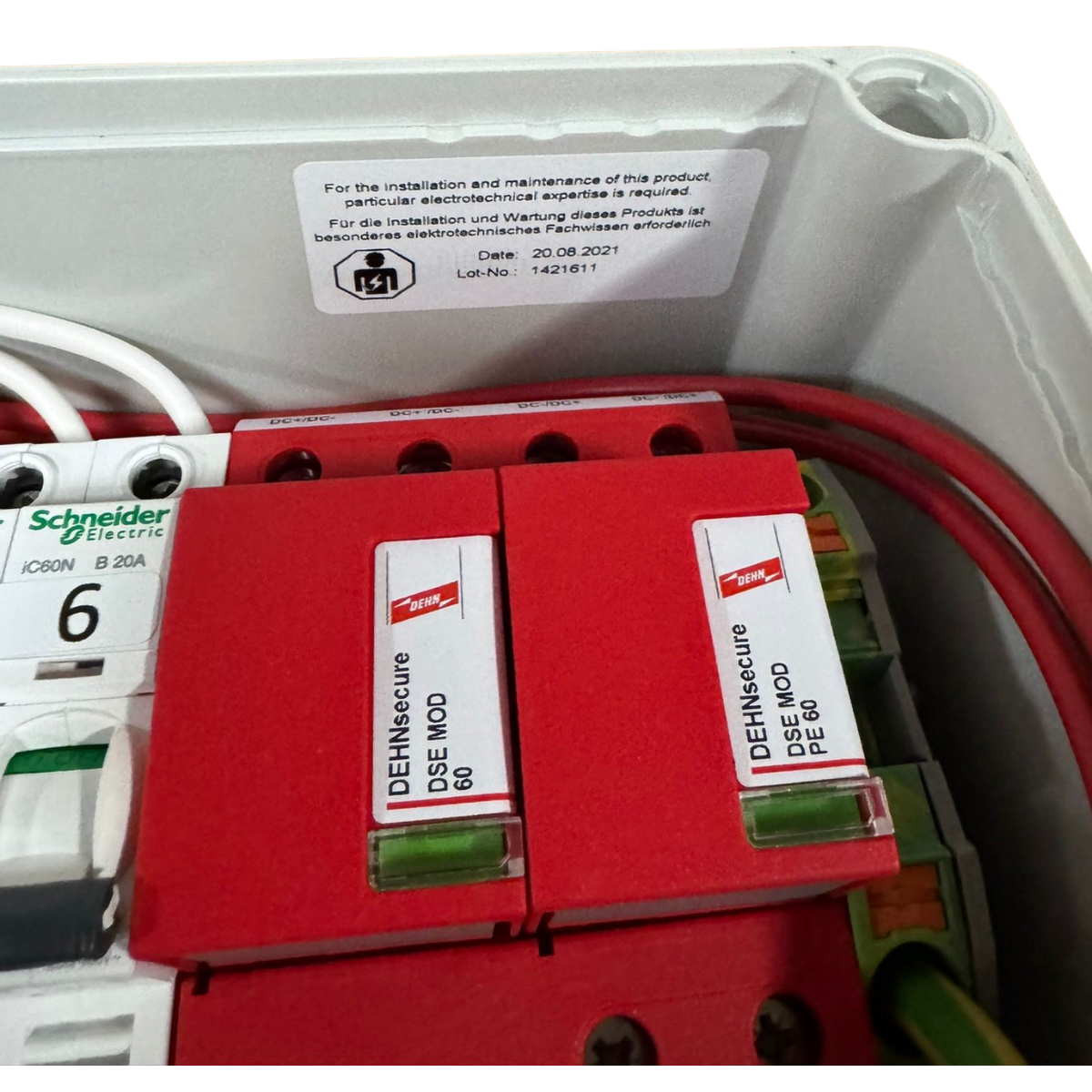

Überspannungsschutz (SPD)
- Hersteller: DEHN
- Modell: DEHNsecure DSE MOD 60 / DSE MOD PE 60
- Einsatzbereich: DC-Überspannungsschutz für Telekom/48 V-Anlagen
- Statusanzeige: Grün = betriebsbereit

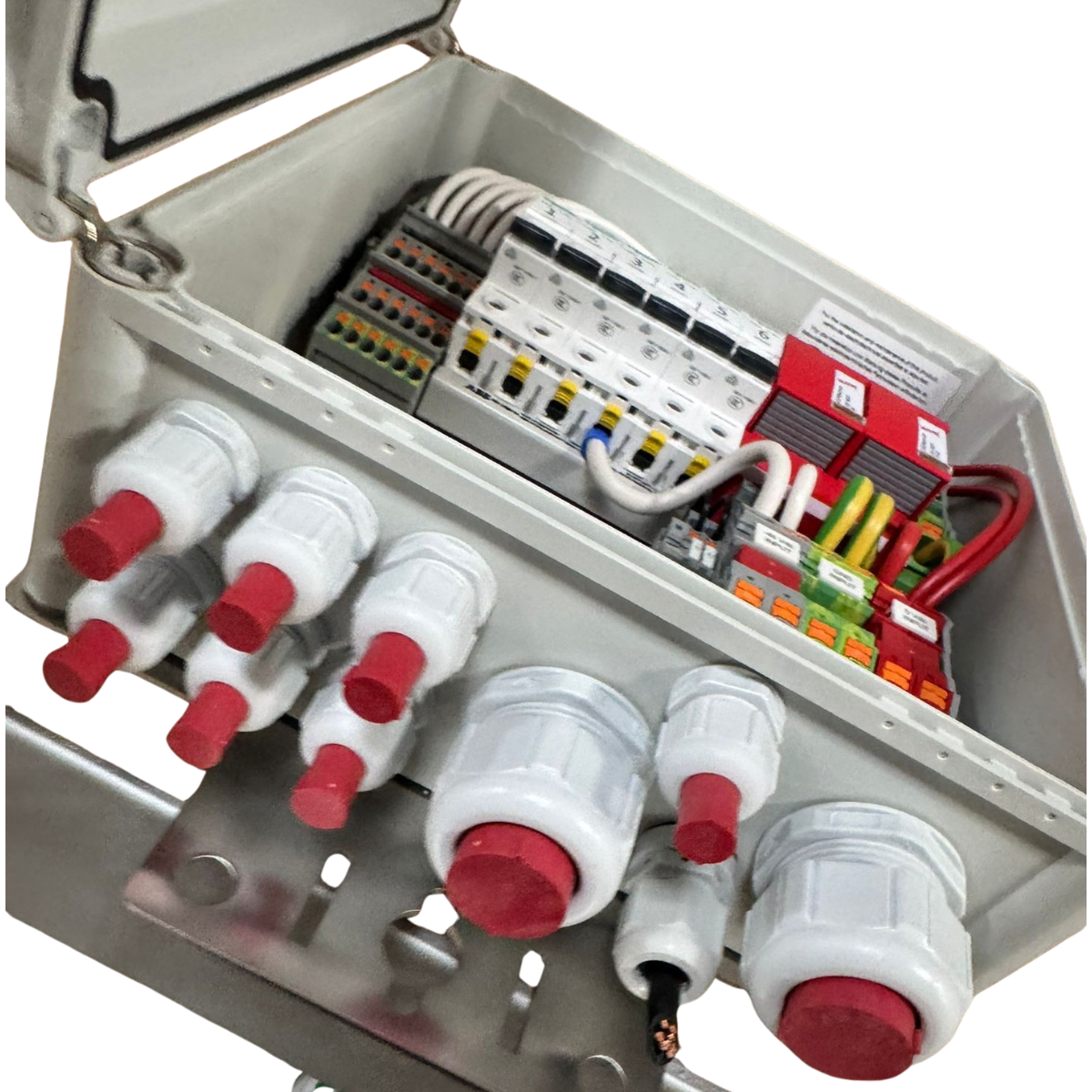

Klemmen & Anschlüsse
- Professionelle Reihenklemmen für:
- +48 V DC INPUT
- 0 V DC INPUT
- GND INPUT
- Ausgangsklemmen für F1–F6
- Schraubklemmen nach Industriestandard

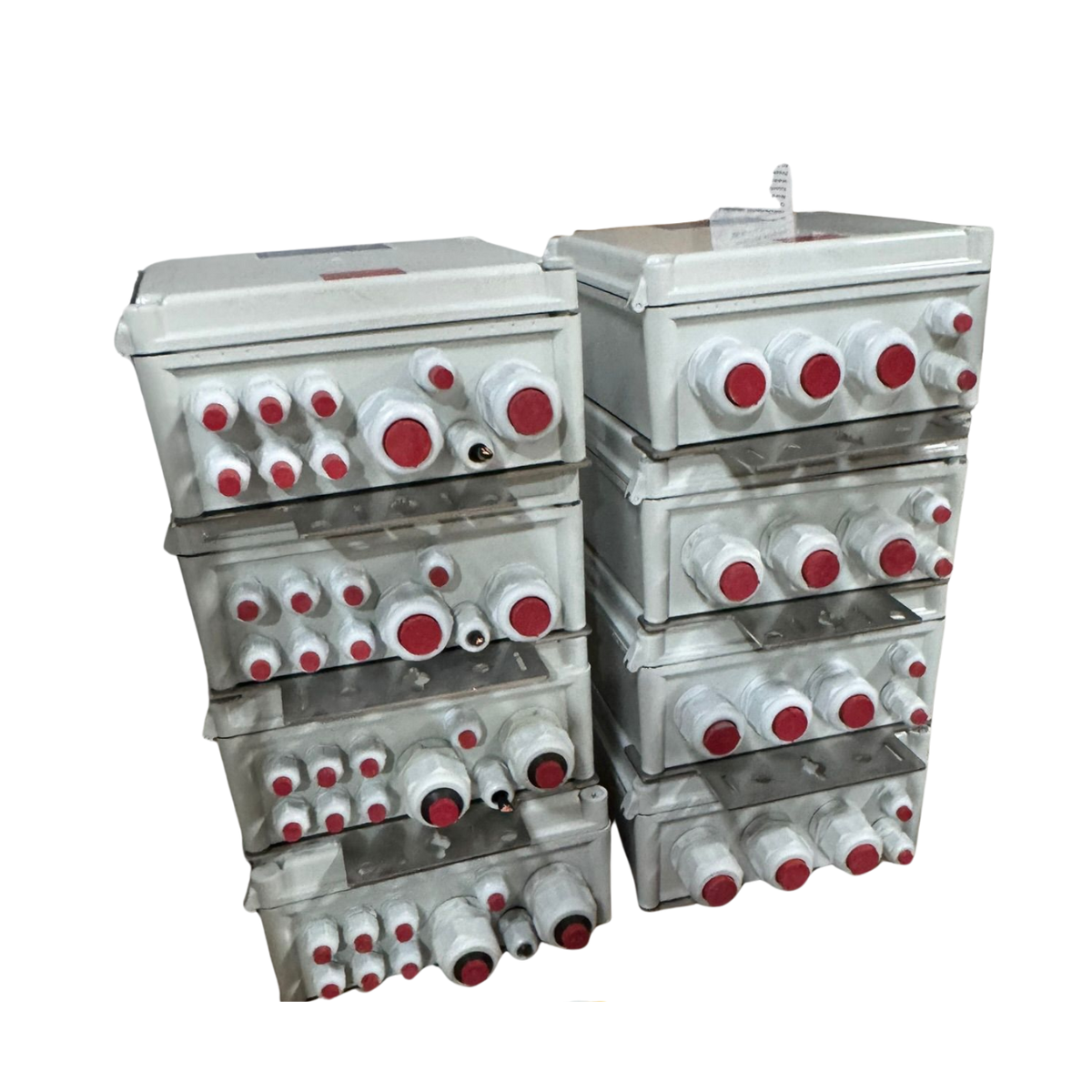

- Mehrere Kabelverschraubungen (PG) vormontiert und verschlossen
- Metallmontageplatte fest integriert

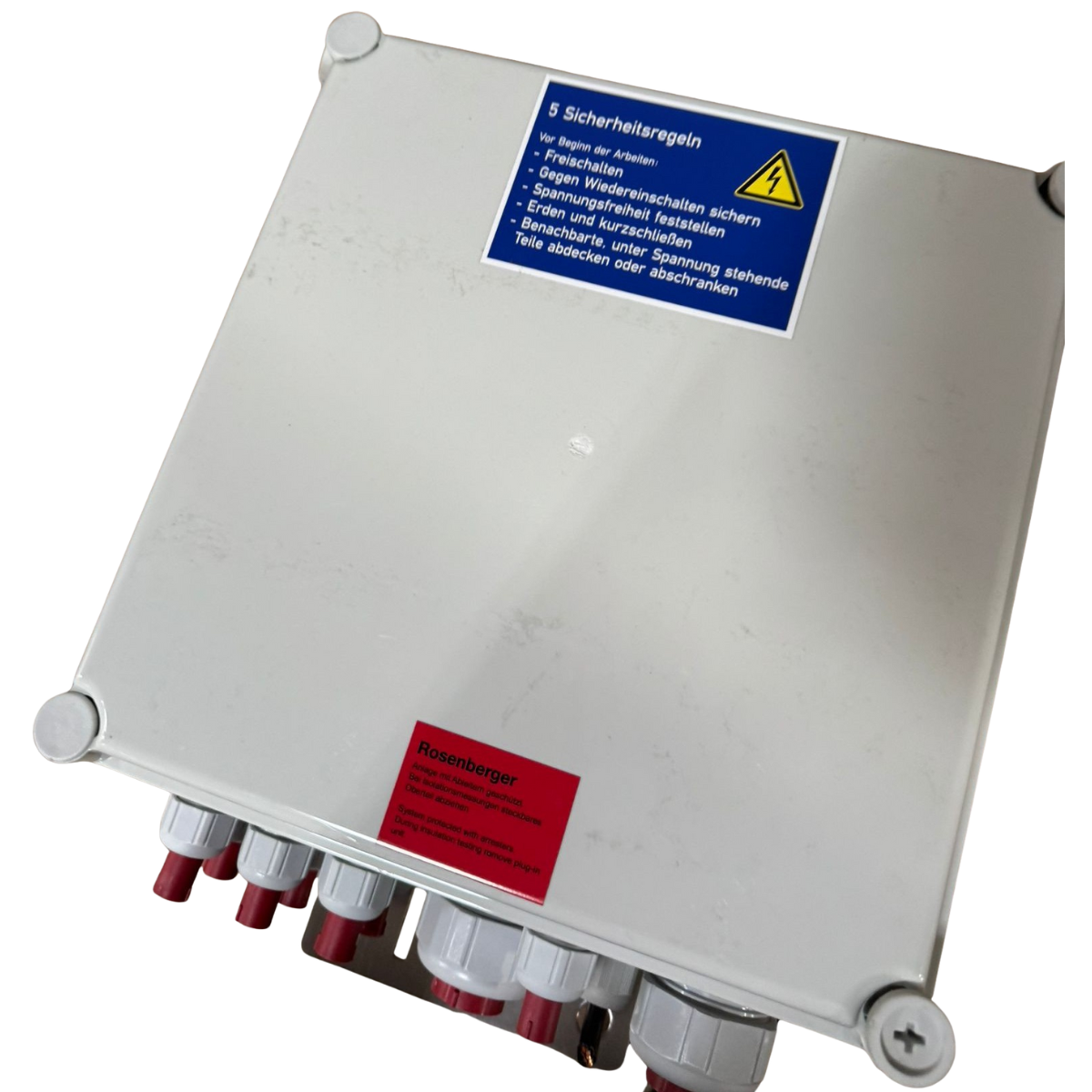

Gehäuse
- Robustes Industriegehäuse
- Farbe: Lichtgrau
- Deckel mit Scharnier
- Mehrere PG-Verschraubungen (rot verschlossen)
- Schutzart (typisch): IP65 / Outdoor-fähig

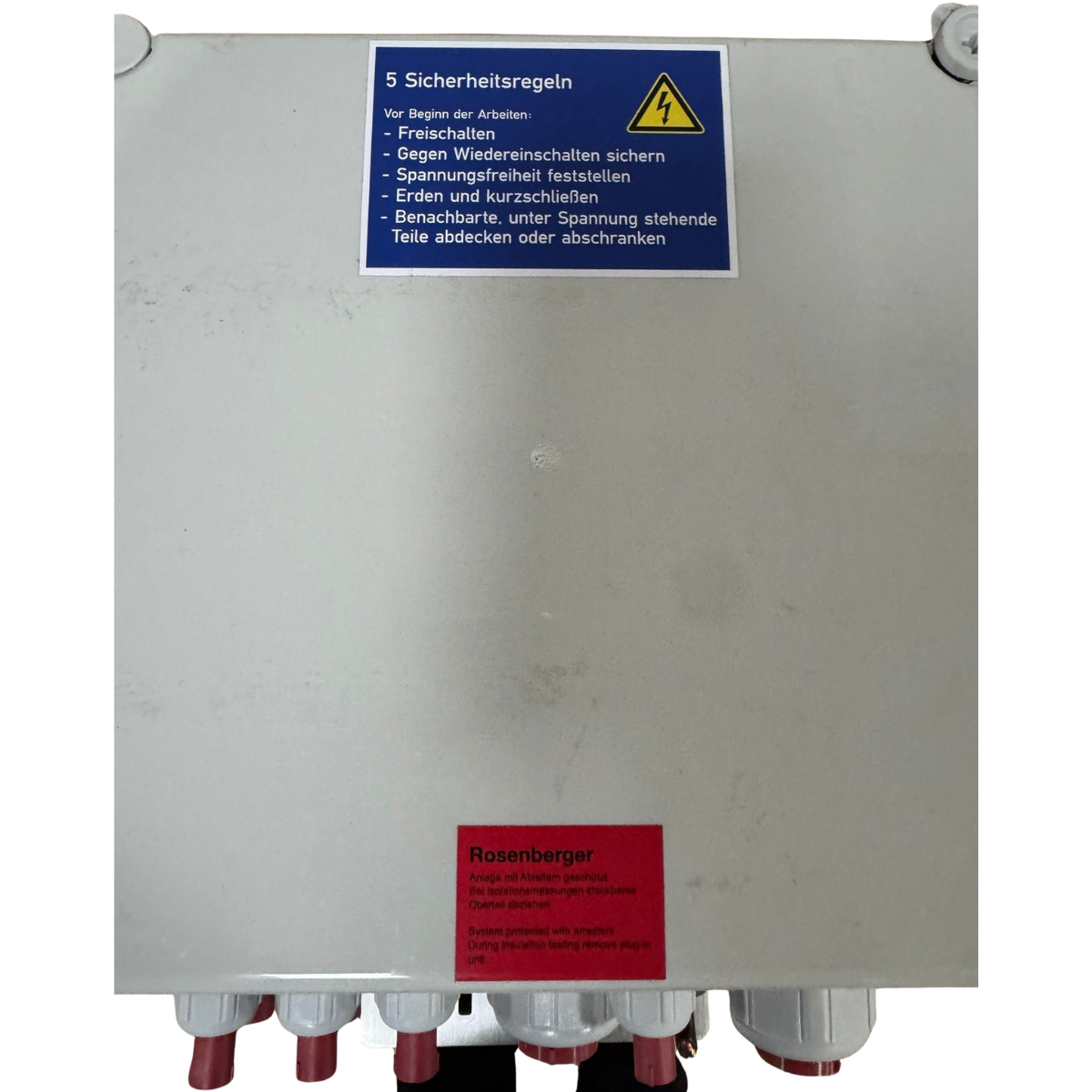

- Aufkleber:
- „5 Sicherheitsregeln – Freischalten…“
- Rosenberger Warnhinweis: System während Isolationstests trennen
Technische Hinweise (laut Innenlabel)
- Empfohlenes Drehmoment:
- SPD: 7 Nm
- B32A/A2-Klemmen: 2 Nm
- Hinweis: Vor Inbetriebnahme alle Schraubklemmen prüfen (Transportlockerung)
- Datum: 20.08.2021
- Lot-Nummer: 1421611
Funktionen
- Verteilung einer zentralen 48 V-DC-Versorgung auf bis zu 6 abgesicherte Abgänge
- Schutz der Anlage durch:
- Leitungsschutzschalter (LS)
- DEHN Überspannungsschutzmodul
- Saubere Trennung von +48 V, 0 V und Schutzleiter
- Alarmkontakt 11/12 NC laut Schaltplan (Meldeschleife)
Anwendungsbereiche
- Telekommunikation / BTS / LTE-/5G-Stationen
- Energieversorgung 48 V DC
- Outdoor-Verteiler
- Industrie / Steuerungstechnik
- Notstrom / Batterieanlagen
