48-teiliges Montagezubehör-Set für Balkonkraftwerke und PV-Anlagen Beschreibung Das 48-teilige Montagezubehör-Set enthält verschiedene Komponenten zur Ergänzung einer passenden Solar-Unterkonstruktion. Schienenverbinder, End- und Mittelklemmen sowie Erdungszubehör, Holzschrauben und Abschlusskappen sind in einem Set zusammengestellt. Die enthaltenen End- und Mittelklemmen sind laut Stückliste in der 40-mm-Ausführung ausgeführt. Zwei Schienenverbinder mit jeweils 150 mm Länge ergänzen das Befestigungszubehör. Vor der Montage sind die Maße und die Kompatibilität mit den vorhandenen Modulrahmen und Schienenprofilen zu prüfen. Produktmerkmale 48 Teile: Zusammenstellung gemäß beiliegender Stückliste. Modulbefestigung: Vier Endklemmen und sechs Mittelklemmen in 40-mm-Ausführung. Schienenverbindung: Zwei Verbinder mit jeweils 150 mm Länge. Erdungszubehör: Zwei Erdungsklemmen und sechs Erdungsclips. Weiteres Zubehör: 24 Holzschrauben und vier Abschlusskappen. Technische Daten und Lieferumfang Produktart Montagezubehör-Set für Solar-Unterkonstruktionen Gesamtumfang 48 Teile laut Stückliste Schienenverbinder 2 Stück, 150 mm, Typ SR-0028 Endklemmen 4 Stück, 40 mm, Typ CE-2013 Mittelklemmen 6 Stück, 40 mm, Typ CM-2008 Erdungsklemmen 2 Stück, Größenangabe 18 mm laut Stückliste, Typ GL-2001 Holzschrauben 24 Stück, 6 × 80 mm, Typ FA-0127 Erdungsclips 6 Stück, Ausführung 12#, Typ DP-0005 Abschlusskappen 4 Stück, Typ DG-0036 Montagehinweis: Das Set enthält Zubehör zur Ergänzung einer passenden Unterkonstruktion. Montageschienen, Dachhaken und Balkonhalterungen sind in der Stückliste nicht enthalten. Die Eignung der Komponenten für das jeweilige Montagesystem und den Befestigungsuntergrund ist vor der Verwendung zu prüfen.

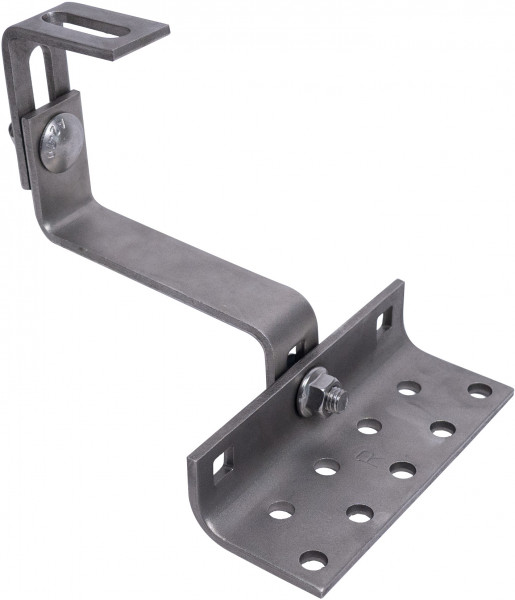

PARCO® Dachhaken A2 – Verstellbar, 140 × 56 × 6 mm Beschreibung Der PARCO® Dachhaken A2 ist ein verstellbares Befestigungselement für die Dachmontage von Solar-Unterkonstruktionen. Die verstellbare Ausführung erleichtert die Anpassung an die jeweilige Montagesituation. Der Dachhaken besteht aus Edelstahl A2 und besitzt einen 6 mm starken Stiel. Die angegebenen Abmessungen betragen 140 × 56 × 6 mm. Für die Verwendung müssen Dachaufbau, Befestigungsmittel und Montagesystem aufeinander abgestimmt sein. Produktmerkmale Verstellbare Ausführung: Zur Anpassung bei der Montage. Edelstahl A2: Korrosionsbeständiger Werkstoff. Stielstärke 6 mm: Ausführung gemäß Produktangabe. PARCO® Befestigungstechnik: Dachhaken für passende Solar-Unterkonstruktionen. Technische Daten Marke PARCO® Produktart Dachhaken Artikelnummer 574DHV1 EAN 4045424826870 Werkstoff Edelstahl A2 Abmessungen laut Produktangabe 140 × 56 × 6 mm Stielstärke 6 mm Ausführung Verstellbar

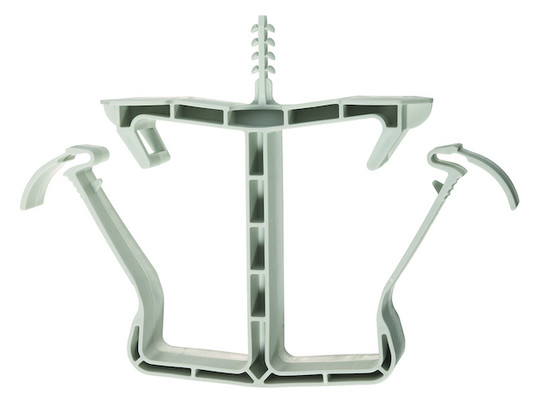

protec.class PSH60S Sammelhalterung mit Steckdübel – 100 Stück Beschreibung Die protec.class PSH60S ermöglicht die gebündelte Verlegung mehrerer Mantelleitungen. Sie bietet Platz für bis zu 60 Leitungen NYM 3 × 1,5 mm² und verfügt über einen Steckdübel zur Befestigung. Der Einhandverschluss erleichtert das Öffnen und Schließen. Leitungen lassen sich dadurch auch nachträglich ergänzen oder entfernen. Die Sammelhalterung besteht aus UV-stabilisiertem Polypropylen und ist halogen- sowie silikonfrei. Produktmerkmale Hohe Aufnahmekapazität: Für bis zu 60 Leitungen NYM 3 × 1,5 mm². Einhandverschluss: Einfach zugänglich für spätere Änderungen. Mit Steckdübel: Zur Befestigung am geeigneten Untergrund. Material: UV-stabilisiertes, halogen- und silikonfreies PP. Technische Daten Marke protec.class Typ PSH60S Artikelnummer 05106393 Werkstoff Polypropylen (PP), UV-stabilisiert Farbe Hellgrau Abmessungen (L × B × H) 126,4 × 24 × 118,2 mm Maximale Belastung 120 N Befestigung Mit Steckdübel Verpackungsinhalt 100 Stück

SL Rack Dachhaken 3D SL Alu K – Flexibel verstellbar für Ziegeldächer Beschreibung Der SL Rack Dachhaken 3D SL Alu K dient zur Montage von Photovoltaik-Unterkonstruktionen auf Ziegeldächern. Seine dreidimensionale Verstellbarkeit ermöglicht die Anpassung an unterschiedliche Latthöhen, Ziegelformen und Sparrenpositionen. Die Einhängetechnik erleichtert die Schienenmontage. Über die vormontierte Klemmkombination lässt sich die Schienenhöhe einstellen. Der Dachhaken besteht vollständig aus Aluminium und unterstützt einlagige Aufbauten sowie Kreuzverbundsysteme. Produktmerkmale Anpassungsfähig: Dreidimensional verstellbar. Montagefreundlich: Schienenaufnahme mit Einhängetechnik. Einheitlicher Werkzeugantrieb: Torx 40. Erweiterbar: Aufnahme für eine optionale Potentialausgleichsklemme. Technische Daten Hersteller SL Rack Modell Dachhaken 3D SL Alu K Shop-Artikelnummer SLR11145-01 Werkstoff Aluminium Dacheindeckung Ziegel Werkzeugantrieb Torx 40 Zubehörhinweis: Für vertikale Schienen ist die optionale Klemmkombination 11105-05 erforderlich. Die Potentialausgleichsklemme 11101-20 ist separat erhältlich.

Würth Blechschiene Light vorgebohrt – Aluminium-Montageschiene für Trapezblechdächer Beschreibung Die Würth Blechschiene Light aus Aluminium EN-AW-6063 T6 dient zur direkten Befestigung auf Trapezblech im Rahmen der Photovoltaikmontage. Die vorgebohrte Ausführung erleichtert die Installation und reduziert vorbereitende Arbeitsschritte. Die vorhandenen 5-mm-Bohrungen ermöglichen die Befestigung bei gängigen Sickenabständen ohne zusätzliches Bohren der Schiene. Ein aufgeklebter EPDM-Dichtstreifen ist bereits vorhanden. Produktmerkmale Vorgebohrt: 5-mm-Bohrungen für die Montage auf Trapezblech. Aluminiumprofil: Gefertigt aus EN-AW-6063 T6. Mit Dichtstreifen: Aufgeklebtes EPDM für die Auflage auf dem Blech. Direktbefestigung: Für die PV-Unterkonstruktion auf geeigneten Trapezblechdächern. Technische Daten Marke Würth Produkt Blechschiene Light, vorgebohrt Werkstoff Aluminium EN-AW-6063 T6 Bohrungsdurchmesser 5 mm Dichtstreifen EPDM, aufgeklebt Befestigungsuntergrund Geeignetes Trapezblech Montagehinweis: Nicht für Flachdachaufständerungen geeignet. Vor der Montage sind die Tragfähigkeit des Blechs und dessen Befestigung an der Unterkonstruktion zu prüfen. Bei Sandwichelementen ist eine Herstellerfreigabe erforderlich.

Würth ZEBRA Mittelklemme Comfort – Für PV-Modulrahmen von 30 bis 50 mm Beschreibung Die Würth ZEBRA Mittelklemme Comfort befestigt gerahmte Photovoltaikmodule auf ZEBRA-Montageschienen. Sie ist höhenverstellbar und für Modulrahmen von 30 bis 50 mm geeignet. Die vollständig vormontierte Klemme wird direkt auf die Montageschiene geklickt. Verlängerte Seitenteile verhindern ein Mitdrehen beim Befestigen und erleichtern die Ein-Hand-Montage. Produktmerkmale Höhenverstellbar: Für Modulrahmenhöhen von 30 bis 50 mm. Vormontiert: Direkt auf die Montageschiene aufklickbar. Verdrehsicherung: Verlängerte Seitenteile erleichtern die Montage. Systemkompatibel: Passend für alle ZEBRA-Montageschienen. Anwendungsbereich Zur Befestigung zwischen benachbarten gerahmten Photovoltaikmodulen innerhalb des Würth ZEBRA-Montagesystems. Technische Daten Marke / System Würth / ZEBRA Ausführung Mittelklemme Comfort Artikelnummer 0865799905 EAN 4050641866851 Modulrahmenhöhe 30–50 mm Klemmabstand zwischen den Modulen 19 mm Klemmbreite 40 mm Werkstoff Aluminium Oberfläche / Farbe Blank / aluminiumfarben Innenantrieb IS5

Würth AeroMount Verbinder OW10 – Verbindungselement für PV-Flachdachsysteme Beschreibung Der Würth AeroMount Verbinder OW10 dient zur Verbindung aufeinanderfolgender Modulreihen bei einer 10°-Aufständerung auf Flachdächern. Das Verbindungselement aus Aluminium ist Bestandteil der AeroMount-Unterkonstruktion für Photovoltaikmodule. Die schienenlose Systemkonstruktion ermöglicht einen freien Wasserabfluss und unterstützt den Ausgleich von Dachunebenheiten. Eine Bautenschutzmatte ist bereits mit einer langzeitbeständigen Verklebung vormontiert. Produktmerkmale Passend für AeroMount: Verbinder OW10 für Modulreihen mit 10°-Aufständerung. Werkstoff Aluminium: Geringes Bauteilgewicht von 540 g. Schienenlose Konstruktion: Ermöglicht den freien Abfluss von Wasser. Vormontierte Bautenschutzmatte: Mit langzeitbeständiger Verklebung befestigt. Anwendungsbereich Verbindungselement innerhalb der Würth AeroMount-Unterkonstruktion zur Aufständerung von PV-Modulen auf Flachdächern. Technische Daten Marke Würth System AeroMount Typbezeichnung Verbinder OW10 Artikelnummer 0865710011 EAN 4065746599702 Werkstoff Aluminium Aufständerung 10° Länge 437,13 mm Breite 80 mm Höhe 81,38 mm Gewicht pro Stück 540 g
