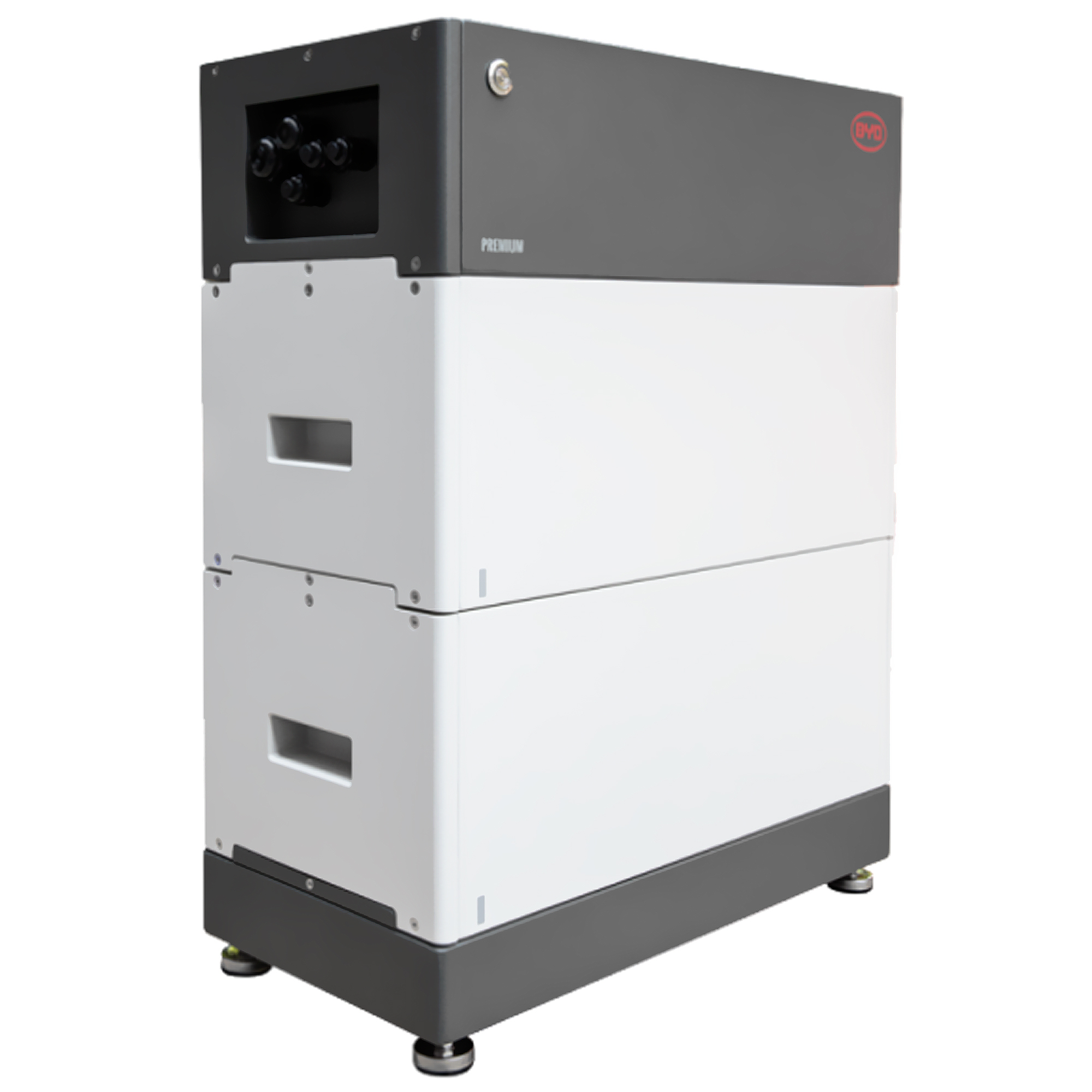

BYD Battery-Box Premium HVS 5.1 kWh – Niederspannungs-Batteriespeicher
Das BYD Battery-Box Premium HVS 5.1 kWh System ist ein kompaktes Niederspannungs- Batteriespeichersystem auf Lithium-Eisen-Phosphat (LFP)-Basis. Es besteht aus 2 modularen HVS 2.56 kWh Einheiten, bietet 5,12 kWh nutzbare Kapazität bei einer Systemspannung von 102,4 V und eignet sich ideal für Einsteiger-, Backup- und kleine Off‑Grid-Anwendungen.
Eigenschaften und Vorteile:
2× HVS 2.56 kWh Module für 5,12 kWh Systemkapazität
Cobaltfreie LFP-Zelltechnologie für maximale Sicherheit und Langlebigkeit
Modularer Plug-&-Play-Aufbau ohne internes Verdrahten
Skalierbar von 1 bis 8 Modulen (2,56–20,48 kWh)
IP55-Schutz für Innen- und geschützte Außenaufstellung
Hoher Wirkungsgrad & integriertes Batteriemanagement (BMS)
10 Jahre Garantie auf das System
Technische Details:
Eigenschaft
Spezifikation
Kapazität (nutzbar)
5,12 kWh
Systemspannung (nom.)
102,4 V
Zelltechnologie
LiFePO₄ (LFP)
Max. Ausgangsstrom
50 A
Peak Ausgangsstrom
75 A (5 s)
Schnittstellen
CAN / RS485
Betriebstemperatur
–10 °C bis +50 °C
Schutzart
IP55
Garantie
10 Jahre
Maßen (cm):
Merkmal
Wert
Länge
43,5 cm
Breite
29,8 cm
Höhe
46,6 cm
Gewicht
77 kg
Lieferumfang:
2× HVS 2.56 kWh Module
1× BCU Steuereinheit + Fus
1× Installations- und Bedienungsanleitung
BYD Battery-Box Premium HVM 22.1 kWh – Hochvolt-Batteriespeicher
Die BYD Battery-Box Premium HVM 22.1 kWh ist ein skalierbares Hochvolt-Batteriespeichersystem
auf Lithium-Eisen-Phosphat (LFP)-Basis. Es besteht aus 8 modularen HVM 2.76 kWh Einheiten,
bietet 22,08 kWh nutzbare Kapazität bei einer Systemspannung von 409,6 V und eignet sich
ideal für On-Grid-, Backup- und Off-Grid-Anwendungen.
Eigenschaften und Vorteile:
8× HVM 2.76 kWh Module für 22,08 kWh Systemkapazität
Kobaltfrei dank sicherer LFP-Zelltechnologie
Hoher Wirkungsgrad ≥96 % und lange Lebensdauer
Modularer Plug-&-Play-Aufbau ohne internes Verdrahten
IP55-Schutz für Innen- und Außeninstallation
Flexibel erweiterbar von 3 bis 8 Modulen
10 Jahre Garantie auf das Gesamtsystem
Technische Details:
Eigenschaft
Spezifikation
Kapazität (nutzbar)22,08 kWh
Systemspannung (nom.)409,6 V
ZelltechnologieLiFePO₄ (LFP)
Max. Ausgangsstrom50 A
Peak Ausgangsstrom75 A (5 s)
SchnittstellenCAN / RS485
Betriebstemperatur–10 °C bis +50 °C
SchutzartIP55
Garantie10 Jahre
Maßen (cm):
Merkmal
Wert
Länge58,5 cm
Breite29,8 cm
Höhe186,4 cm
Gewicht325 kg
Lieferumfang:
8× HVM 2.76 kWh Module
1× Verbindungskabelsatz
1× Installations- und Benutzerhandbuch
BYD Battery-Box Premium HVM 16.6 kWh – Hochvolt-Batteriespeicher
Die BYD Battery-Box Premium HVM 16.6 kWh ist ein skalierbares Hochvolt-Batteriespeichersystem
auf Lithium-Eisen-Phosphat (LFP)-Basis. Es besteht aus 6 modularen HVM 2.76 kWh Einheiten,
bietet 16,56 kWh nutzbare Kapazität bei einer Systemspannung von 307,2 V und eignet sich
ideal für On-Grid-, Backup- und Off-Grid-Anwendungen.
Eigenschaften und Vorteile:
6× HVM 2.76 kWh Module für 16,56 kWh Systemkapazität
Kobaltfrei dank sicherer LFP-Zelltechnologie
Hoher Wirkungsgrad ≥96 % und lange Lebensdauer
Modularer Plug-&-Play-Aufbau ohne internes Verdrahten
IP55-Schutz für Innen- und Außeninstallation
Skalierbar auf bis zu 8 Module (22,08 kWh)
10 Jahre Garantie auf das Gesamtsystem
Technische Details:
Eigenschaft
Spezifikation
Kapazität (nutzbar)16,56 kWh
Systemspannung (nom.)307,2 V
ZelltechnologieLiFePO₄ (LFP)
Max. Ausgangsstrom50 A
Peak Ausgangsstrom75 A (5 s)
SchnittstellenCAN / RS485
Betriebstemperatur–10 °C bis +50 °C
SchutzartIP55
Garantie10 Jahre
Maßen (cm):
Merkmal
Wert
Länge58,5 cm
Breite29,8 cm
Höhe139,8 cm
Gewicht249 kg
Lieferumfang:
6× HVM 2.76 kWh Module
1× Verbindungskabelsatz
1× Installations- und Benutzerhandbuch
BYD Battery-Box Premium HVM 13.8 kWh – Hochvolt-Batteriespeicher
Die BYD Battery-Box Premium HVM 13.8 kWh ist ein skalierbares Hochvolt-Batteriespeichersystem
auf Lithium-Eisen-Phosphat (LFP)-Basis. Es besteht aus 5 modularen HVM 2.76 kWh Einheiten,
bietet 13,8 kWh nutzbare Kapazität bei einer Systemspannung von 256,0 V und eignet sich
ideal für On-Grid-, Backup- und Off-Grid-Anwendungen.
Eigenschaften und Vorteile:
5× HVM 2.76 kWh Module für 13,8 kWh Systemkapazität
Kobaltfrei dank sicherer LFP-Zelltechnologie
Hoher Wirkungsgrad ≥96 % und lange Lebensdauer
Modularer Plug‑&‑Play-Aufbau ohne internes Verdrahten
IP55-Schutz für Innen- und Außeninstallation
Skalierbar auf bis zu 8 Module (22,08 kWh)
10 Jahre Garantie auf das Gesamtsystem
Technische Details:
Eigenschaft
Spezifikation
Kapazität (nutzbar)13,8 kWh
Systemspannung (nom.)256,0 V
ZelltechnologieLiFePO₄ (LFP)
Max. Ausgangsstrom50 A
Peak Ausgangsstrom75 A (5 s)
SchnittstellenCAN / RS485
Betriebstemperatur–10 °C bis +50 °C
SchutzartIP55
Garantie10 Jahre
Maßen (cm):
Merkmal
Wert
Länge58,5 cm
Breite29,8 cm
Höhe116,5 cm
Gewicht211 kg
Lieferumfang:
5× HVM 2.76 kWh Module
1× Verbindungskabelsatz
1× Installations- und Benutzerhandbuch
BYD Battery-Max Lite 90 kWh – Kommerzieller Hochvolt-Batteriespeicher
Die BYD Battery-Max Lite 90 kWh ist ein skalierbares Hochvolt-Batteriespeichersystem auf sicherer Lithium-Eisen-Phosphat-Technologie. Pro Gehäuse bietet es 90 kWh nutzbare Kapazität, und durch Parallelschaltung von bis zu 32 Einheiten lassen sich bis zu 2,88 MWh realisieren. Ideal für gewerbliche On-Grid-, Backup- und Off-Grid-Anwendungen.
Eigenschaften und Vorteile:
Modulares Konzept: Kapazität von 30 kWh bis 90 kWh (12 Module)
Kompatibel mit führenden Wechselrichtern über offene Schnittstelle
Einfache Plug-&-Play-Installation im kompakten Outdoor-Schrank
Maximierung des Eigenverbrauchs, Powerboost und EV-Ladeoptimierung
Spitzenlastmanagement (Peak Shaving) und zuverlässige Notversorgung
IP55-Schutzklasse für Innen- und Außenaufstellung
10 Jahre Garantie auf das System
Technische Details:
Eigenschaft
Spezifikation
Hersteller
BYD
Modell
Battery-Max Lite 90
Zelltechnologie
Lithium-Eisen-Phosphat (LFP)
Nutzbare Energie
90 kWh
Anzahl Module
12 × 7,5 kWh
Nominalspannung
921,6 V
Betriebsspannungsbereich
777 – 1 065 V
Betriebstemperatur
–20 °C bis +50 °C
Max. Dauerstrom
100 A
Schnittstellen
CAN / RS485 / Modbus TCP
Schutzart
IP55
Zertifizierungen
CE / UN 38.3 / IEC 62619 / IEC 62040
Garantie
10 Jahre
Maßen (cm):
Merkmal
Wert
Länge
100 cm
Breite
150 cm
Höhe
222 cm
Gewicht
1 300 kg
Lieferumfang:
1× Battery-Max Lite Gehäuse
12× Battery-Max Lite Module (7,5 kWh)
1× Verbindungskabelsatz
1× Installations- und Benutzerhandbuch
BYD Battery-Box Premium HVM 11.0 kWh – Hochvolt-Batteriespeicher
Die BYD Battery-Box Premium HVM 11.0 kWh ist ein skalierbares Hochvolt-Batteriespeichersystem
auf Lithium-Eisen-Phosphat (LFP)-Basis. Es besteht aus 4 modularen HVM 2.76 kWh Einheiten,
bietet 11,04 kWh nutzbare Kapazität bei einer Systemspannung von 204,8 V und eignet sich
ideal für On-Grid-, Backup- und Off-Grid-Anwendungen.
Eigenschaften und Vorteile:
4× HVM 2.76 kWh Module für 11,04 kWh Systemkapazität
Kobaltfrei dank sicherer LFP-Zelltechnologie
Hoher Wirkungsgrad ≥96 % und lange Lebensdauer
Modularer Plug‑&‑Play-Aufbau ohne internes Verdrahten
IP55-Schutz für Innen- und Außeninstallation
Skalierbar auf bis zu 8 Module (22,08 kWh)
10 Jahre Garantie auf das Gesamtsystem
Technische Details:
Eigenschaft
Spezifikation
Kapazität (nutzbar)11,04 kWh
Systemspannung (nom.)204,8 V
ZelltechnologieLiFePO4 (LFP)
Max. Ausgangsstrom50 A
Peak Ausgangsstrom75 A (5 s)
SchnittstellenCAN / RS485
Betriebstemperatur–10 °C bis +50 °C
SchutzartIP55
Garantie10 Jahre
Maßen (cm):
Merkmal
Wert
Länge58,5 cm
Breite29,8 cm
Höhe93,2 cm
Gewicht173 kg
Lieferumfang:
4× HVM 2.76 kWh Module
1× Verbindungskabelsatz
1× Installations- und Benutzerhandbuch
BYD Battery-Box Premium HVM 8.3 kWh – Hochvolt-Batteriespeicher
Das BYD Battery-Box Premium HVM 8.3 kWh ist ein skalierbares Hochvolt-Batteriespeichersystem
auf Lithium-Eisen-Phosphat (LFP)-Basis. Es besteht aus 3 modularen HVM 2.76 kWh Einheiten,
bietet 8,28 kWh nutzbare Kapazität bei einer Systemspannung von 153,6 V und eignet sich
ideal für On-Grid-, Backup- und Off-Grid-Anwendungen.
Eigenschaften und Vorteile:
3× HVM 2.76 kWh Module für 8,28 kWh Systemkapazität
Kobaltfrei dank sicherer LFP-Zelltechnologie
Hoher Wirkungsgrad ≥96 % und lange Lebensdauer
Modularer Plug-&-Play-Aufbau ohne internes Verdrahten
IP55-Schutz für Innen- und Außeninstallation
Skalierbar auf bis zu 8 Module (22,08 kWh)
10 Jahre Garantie auf das Gesamtsystem
Technische Details:
Eigenschaft
Spezifikation
Kapazität (nutzbar)8,28 kWh
Systemspannung (nom.)153,6 V
ZelltechnologieLiFePO₄ (LFP)
Max. Ausgangsstrom50 A
Peak Ausgangsstrom75 A (5 s)
SchnittstellenCAN / RS485
Betriebstemperatur–10 °C bis +50 °C
SchutzartIP55
Garantie10 Jahre
Maßen (cm):
Merkmal
Wert
Länge58,5 cm
Breite29,8 cm
Höhe69,9 cm
Gewicht135kg
Lieferumfang:
3× HVM 2.76 kWh Module
1× Verbindungskabelsatz
1× Installations- und Benutzerhandbuch

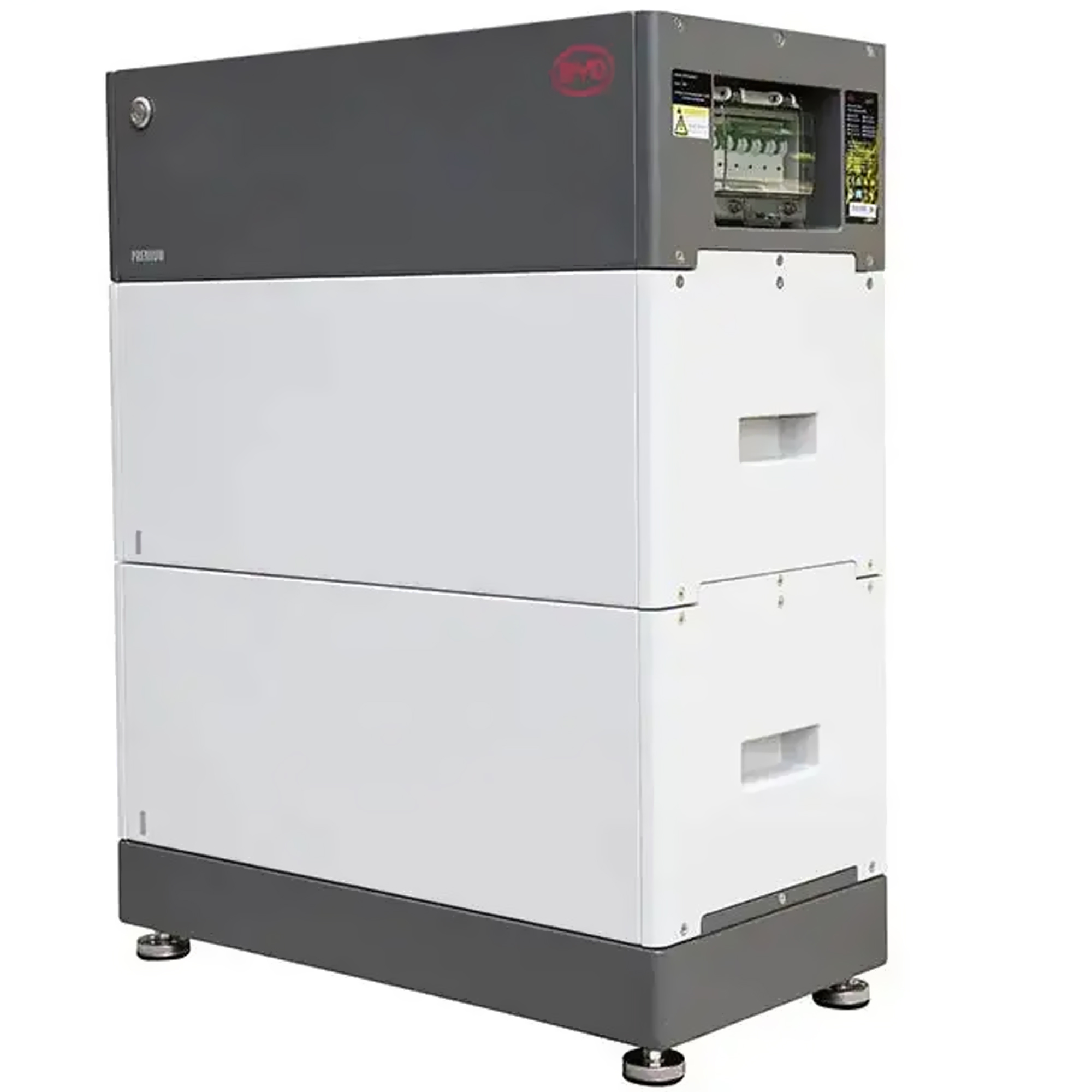

BYD Battery-Box Premium HVS 7.7 kWh – Niederspannungs-Batteriespeicher
Das BYD Battery-Box Premium HVS 7.7 kWh System ist ein kompaktes Niederspannungs- Batteriespeichersystem auf Lithium-Eisen-Phosphat (LFP)-Basis. Es besteht aus 3 modularen HVS 2.56 kWh Einheiten, bietet 7,68 kWh nutzbare Kapazität bei einer Systemspannung von 153,6 V und eignet sich ideal für Einsteiger-, Backup- und kleine Off-Grid-Anwendungen.
Eigenschaften und Vorteile:
3× HVS 2.56 kWh Module für 7,68 kWh Systemkapazität
Cobaltfreie LFP-Zelltechnologie für maximale Sicherheit und Langlebigkeit
Modularer Plug-&-Play-Aufbau ohne internes Verdrahten
Skalierbar von 1 bis 8 Modulen (2,56–20,48 kWh)
IP55-Schutz für Innen- und geschützte Außenaufstellung
Hoher Wirkungsgrad & integriertes Batteriemanagement (BMS)
10 Jahre Herstellergarantie auf das System
Technische Details:
Eigenschaft
Spezifikation
Kapazität (nutzbar)
7,68 kWh
Systemspannung (nom.)
153,6 V
Zelltechnologie
LiFePO₄ (LFP)
Max. Ausgangsstrom
50 A
Peak Ausgangsstrom
75 A (5 s)
Schnittstellen
CAN / RS485
Betriebstemperatur
–10 °C bis +50 °C
Schutzart
IP55
Garantie
10 Jahre
Maßen (cm):
Merkmal
Wert
Länge
43,5 cm
Breite
29,8 cm
Höhe
69,9 cm
Gewicht
105 kg
Lieferumfang:
3× HVS 2.56 kWh Module
1× BCU Steuereinheit + Fus
1× Installations- und Bedienungsanleitung
BYD Battery-Box Premium HVS 12.8 kWh – Niederspannungs-Batteriespeicher
Das BYD Battery-Box Premium HVS 12.8 kWh System ist ein kompaktes Niederspannungs- Batteriespeichersystem auf Lithium-Eisen-Phosphat (LFP)-Basis. Es besteht aus 5 modularen HVS 2.56 kWh Einheiten, bietet 12,80 kWh nutzbare Kapazität bei einer Systemspannung von 256,0 V und eignet sich ideal für Einsteiger-, Backup- und kleine Off-Grid-Anwendungen.
Eigenschaften und Vorteile:
5× HVS 2.56 kWh Module für 12,80 kWh Systemkapazität
Cobaltfreie LFP-Zelltechnologie für maximale Sicherheit und Langlebigkeit
Modularer Plug-&-Play-Aufbau ohne internes Verdrahten
Skalierbar von 1 bis 8 Modulen (2,56–20,48 kWh)
IP55-Schutz für Innen- und geschützte Außenaufstellung
Hoher Wirkungsgrad & integriertes Batteriemanagement (BMS)
10 Jahre Herstellergarantie auf das System
Technische Details:
Eigenschaft
Spezifikation
Kapazität (nutzbar)
12,80 kWh
Systemspannung (nom.)
256,0 V
Zelltechnologie
LiFePO₄ (LFP)
Max. Ausgangsstrom
50 A
Peak Ausgangsstrom
75 A (5 s)
Schnittstellen
CAN / RS485
Betriebstemperatur
–10 °C bis +50 °C
Schutzart
IP55
Garantie
10 Jahre
Maßen (cm):
Merkmal
Wert
Länge
43,5 cm
Breite
29,8 cm
Höhe
116,5 cm
Gewicht
161 kg
Lieferumfang:
5× HVS 2.56 kWh Module
1× BCU Steuereinheit + Fus
1× Installations- und Bedienungsanleitung

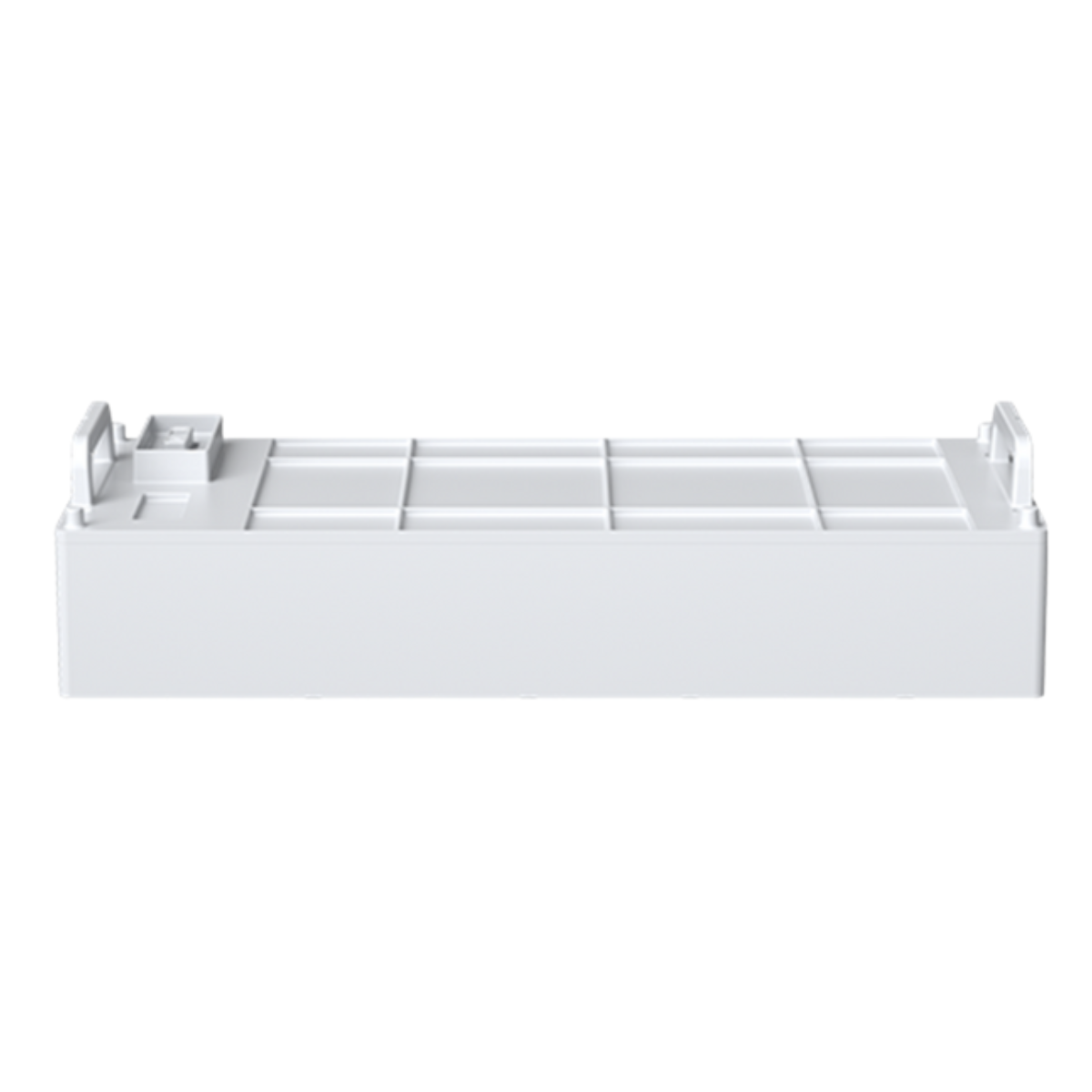

BYD Battery Modul HVB – 2,97 kWh
Das BYD Battery Modul HVB mit 2,97 kWh nutzbarer Kapazität ist die zentrale Speichereinheit der modularen BYD Battery-Box HVB-Serie. Mit modernster Lithium-Eisenphosphat-Technologie (LFP) bietet es höchste Sicherheit, lange Lebensdauer und maximale Effizienz – ideal für Photovoltaik-Speichersysteme, netzgebundene Anlagen oder Off-Grid-Lösungen.
Hauptmerkmale
Kapazität: 2,97 kWh (nutzbare DC-Energie bei 100 % DOD, 0,2C, 25 °C)
Nennspannung: 51,2 V (Betriebsspannung 40 – 57,6 V)
Gewicht: nur 27,3 kg – einfach zu transportieren und zu installieren
Hohe Effizienz: ≥ 95 % Lade- und Entladeleistung
Maximaler Ausgangsstrom: 50 A (Spitzenstrom 98 A für 15 Sekunden)
Schutzklasse: IP55 – für Innen- und geschützten Außeneinsatz
Temperaturbereich: -20 °C bis +50 °C
Batterietechnologie: Lithium-Eisenphosphat (LFP) – kobaltfrei, langlebig und sicher
Vorteile
Modular erweiterbar: Für größere Speicherkapazitäten einfach mit weiteren HVB-Modulen kombinierbar
Einfache Installation: Kompaktes Design & geringes Gewicht ermöglichen Ein-Personen-Montage
Langlebig & zuverlässig: Über 1 Million installierte Systeme weltweit, 15 Jahre Garantie
Anwendungsbereiche
Solarstromspeicher in Wohngebäuden
Gewerbliche Speicherlösungen
Inselanlagen / Off-Grid-Systeme
Notstromversorgung und Backup-Systeme
Technische Daten
Eigenschaft
Wert
Modell
BYD Battery Modul HVB
Kapazität
2,97 kWh nutzbar (100 % DOD, 0,2C, 25 °C)
Nennspannung
51,2 V (Betrieb: 40 – 57,6 V)
Gewicht
27,3 kg
Max. Ausgangsstrom
50 A (98 A für 15 Sekunden)
Effizienz
≥ 95 % Lade-/Entladeleistung
Schutzklasse
IP55
Temperaturbereich
-20 °C bis +50 °C
Batterietechnologie
Lithium-Eisenphosphat (LFP)
Zertifizierungen
VDE2510-50, IEC62619, CEC, CE, UKCA, UN38.3
Garantie
15 Jahre
BYD Battery-Box Premium HVM 19.3 kWh – Hochvolt-Batteriespeicher
Die BYD Battery-Box Premium HVM 19.3 kWh ist ein skalierbares Hochvolt-Batteriespeichersystem
auf Lithium-Eisen-Phosphat (LFP)-Basis. Es besteht aus 7 modularen HVM 2.76 kWh Einheiten,
bietet 19,32 kWh nutzbare Kapazität bei einer Systemspannung von 358,4 V und eignet sich
ideal für On-Grid-, Backup- und Off-Grid-Anwendungen.
Eigenschaften und Vorteile:
7× HVM 2.76 kWh Module für 19,32 kWh Systemkapazität
Kobaltfrei dank sicherer LFP-Zelltechnologie
Hoher Wirkungsgrad ≥96 % und lange Lebensdauer
Modularer Plug-&-Play-Aufbau ohne internes Verdrahten
IP55-Schutz für Innen- und Außeninstallation
Skalierbar auf bis zu 8 Module (22,08 kWh)
10 Jahre Garantie auf das Gesamtsystem
Technische Details:
Eigenschaft
Spezifikation
Kapazität (nutzbar)19,32 kWh
Systemspannung (nom.)358,4 V
ZelltechnologieLiFePO₄ (LFP)
Max. Ausgangsstrom50 A
Peak Ausgangsstrom75 A (5 s)
SchnittstellenCAN / RS485
Betriebstemperatur–10 °C bis +50 °C
SchutzartIP55
Garantie10 Jahre
Maßen (cm):
Merkmal
Wert
Länge58,5 cm
Breite29,8 cm
Höhe163,1 cm
Gewicht287 kg
Lieferumfang:
7× HVM 2.76 kWh Module
1× Verbindungskabelsatz
1× Installations- und Benutzerhandbuch
BYD Battery-Box Premium HVS 2.56 kWh – Niederspannungs-Modul
Das BYD Battery-Box Premium HVS 2.56 kWh Modul ist die Grundeinheit für Niederspannungs- Batteriespeicher auf Lithium-Eisen-Phosphat (LFP)-Basis. Ideal für Einsteiger-, Backup- und kleine Off-Grid-Anwendungen; über Plug-&-Play-Verbindung lassen sich bis zu 5 Module in Reihe schalten und bieten bis zu 12.8 kWh Kapazität.
Eigenschaften und Vorteile:
Kompakte (51,2 V) für haushaltsnahe Anwendungen
Cobaltfreie LFP-Zelltechnologie für maximale Sicherheit und Langlebigkeit
Modularer Aufbau: Skalierbar von 1 bis 5 Modulen ohne zusätzliches Verdrahten
Schnelle Plug-&-Play-Installation mit vorkonfektioniertem Kabelsatz
Hoher Wirkungsgrad & stabiles Batteriemanagement (BMS)
IP55-Schutz für Innen- und geschützte Außenaufstellung
10 Jahre Herstellergarantie auf das Modul
Technische Details:
Eigenschaft
Spezifikation
Kapazität (nutzbar)
2,56 kWh
Nominalspannung
51,2 V
Zelltechnologie
LiFePO₄ (LFP)
Max. Ausgangsstrom
50 A
Peak Ausgangsstrom
75 A (5 s)
Schnittstelle
Plug-&-Play-Verbindung
Betriebstemperatur
–10 °C bis +50 °C
Schutzart
IP55
Garantie
10 Jahre
Maßen (cm):
Merkmal
Wert
Länge
43,5 cm
Breite
29,8 cm
Höhe
23,3 cm
Gewicht
28 kg
Lieferumfang:
1× HVS 2.56 kWh Modul
1× Plug-&-Play Kabelsatz
1× Installations- und Bedienungsanleitung
BYD Battery-Box Premium HVM 2.76 kWh – Hochvolt-Modul
Das BYD Battery-Box Premium HVM 2.76 kWh Modul ist die skalierbare Grundeinheit
für Hochvolt-Batteriespeicher auf Lithium-Eisen-Phosphat (LFP)-Basis. Durch
Plug-&-Play-Verbindung lässt es sich zu Systemgrößen von 8,28 kWh bis 22,08 kWh
(3–8 Module) zusammenfügen und bietet höchste Sicherheit und Lebensdauer.
Eigenschaften und Vorteile:
Cobalt-freie LFP-Zelltechnologie für maximale Sicherheit
Modularer Plug-&-Play-Aufbau – kein internes Verdrahten nötig
Hoher Wirkungsgrad und schnelle Reaktionszeiten
Skalierbar von 1 Modul bis 8 Module in Serie
IP55-Schutz für Innen- und Außeninstallation
Lange Lebensdauer mit bis zu 10 Jahren Garantie
Technische Details:
Eigenschaft
Spezifikation
Kapazität (nutzbar)2,76 kWh
Nominalspannung51,2 V
ZelltechnologieLiFePO₄ (LFP)
Max. Ausgangsstrom50 A
Peak Ausgangsstrom75 A (5 s)
SchnittstelleInterne Plug-Verbindung
Betriebstemperatur–10 °C bis +50 °C
SchutzartIP55
Garantie10 Jahre
Maßen (cm):
Merkmal
Wert
Länge58,5 cm
Breite29,8 cm
Höhe23,3 cm
Gewicht38 kg
Lieferumfang:
1× HVM 2.76 kWh Batterie-Modul
1× Plug-&-Play-Verbindungskabel
1× Installations- und Bedienungsanleitung
BYD Battery-Box Premium HVS 10.2 kWh – Niederspannungs-Batteriespeicher
Das BYD Battery-Box Premium HVS 10.2 kWh System ist ein kompaktes Niederspannungs- Batteriespeichersystem auf Lithium-Eisen-Phosphat (LFP)-Basis. Es besteht aus 4 modularen HVS 2.56 kWh Einheiten, bietet 10,24 kWh nutzbare Kapazität bei einer Systemspannung von 204,8 V und eignet sich ideal für Einsteiger-, Backup- und kleine Off-Grid-Anwendungen.
Eigenschaften und Vorteile:
4× HVS 2.56 kWh Module für 10,24 kWh Systemkapazität
Cobaltfreie LFP-Zelltechnologie für maximale Sicherheit und Langlebigkeit
Modularer Plug-&-Play-Aufbau ohne internes Verdrahten
Skalierbar von 1 bis 8 Modulen (2,56–20,48 kWh)
IP55-Schutz für Innen- und geschützte Außenaufstellung
Hoher Wirkungsgrad & integriertes Batteriemanagement (BMS)
10 Jahre Herstellergarantie auf das System
Technische Details:
Eigenschaft
Spezifikation
Kapazität (nutzbar)
10,24 kWh
Systemspannung (nom.)
204,8 V
Zelltechnologie
LiFePO₄ (LFP)
Max. Ausgangsstrom
50 A
Peak Ausgangsstrom
75 A (5 s)
Schnittstellen
CAN / RS485
Betriebstemperatur
–10 °C bis +50 °C
Schutzart
IP55
Garantie
10 Jahre
Maßen (cm):
Merkmal
Wert
Länge
43,5 cm
Breite
29,8 cm
Höhe
93,2 cm
Gewicht
133 kg
Lieferumfang:
4× HVS 2.56 kWh Module
1× BCU Steuereinheit + Fus
1× Installations- und Bedienungsanleitung

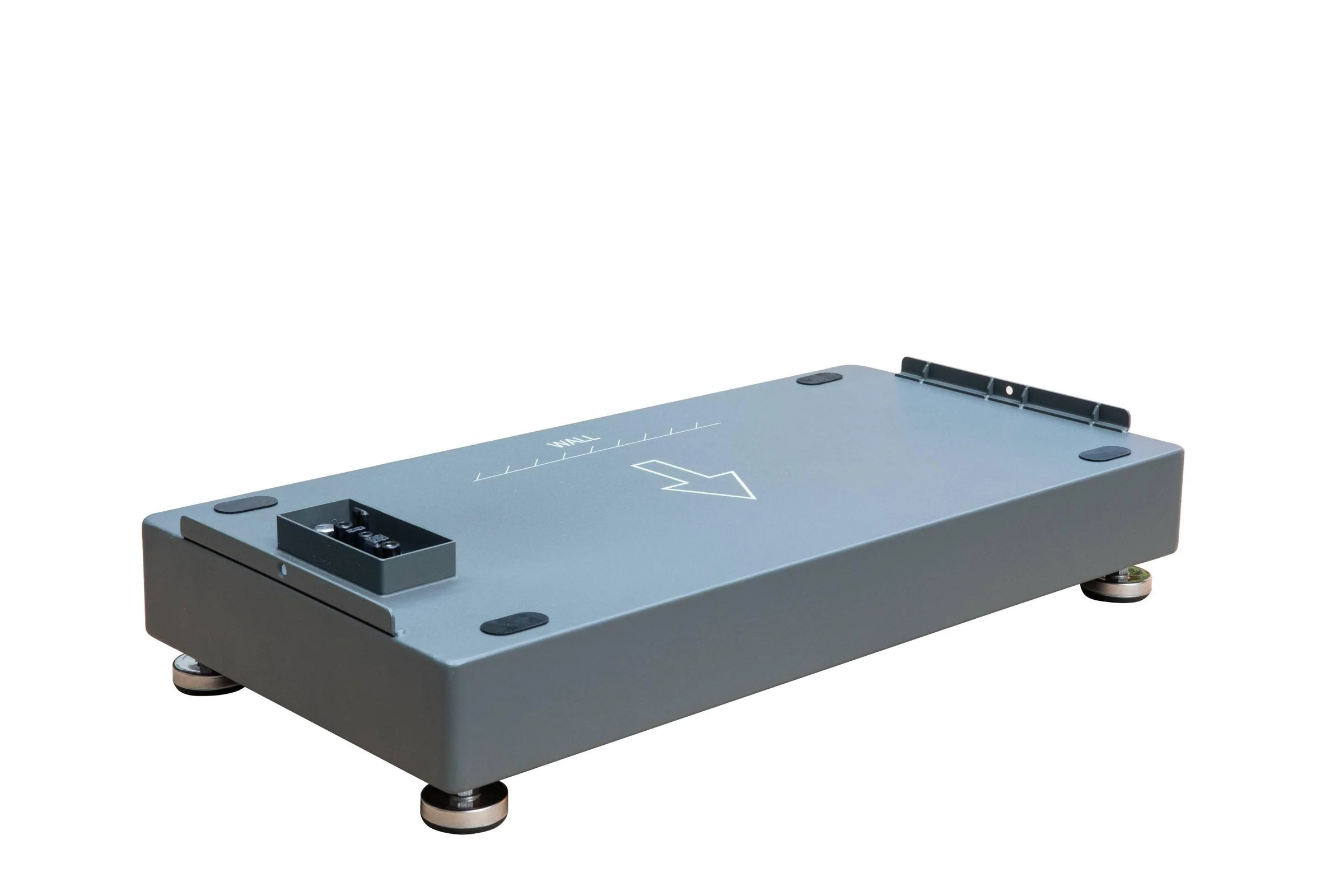

BYD Battery-Box Premium Gehäuse (BCU + Base) – Hochvolt-Schranksystem
Das BYD Battery-Box Premium Gehäuse (BCU + Base) bildet das robuste Fundament für
HVM- oder HVS-Module und schützt Elektronik sowie Batteriezellen in IP55-zertifizierter Ausführung.
Mit integrierter Batteriekontroll-Einheit (BCU) und Basisrahmen lässt sich das System
einfach montieren und verkabeln.
Eigenschaften und Vorteile:
Stabiles Outdoor-Gehäuse in IP55-Schutzklasse
Integrierte BCU für Zellüberwachung und Balancing
Einfacher Modul- und Kabelsatz-Anschluss auf Base-Rahmen
Modular erweiterbar mit bis zu 8 HVM/HVS-Einheiten
Korrosionsbeständiger Stahlaufbau für lange Lebensdauer
Kompatibel mit allen Premium HVM- und HVS-Modulen
Schnelle Inbetriebnahme dank Plug-&-Play-Design
Technische Details:
Eigenschaft
Spezifikation
GehäusetypBCU + Base
SchutzartIP55
MaterialPulverbeschichteter Stahl
Unterstützte ModuleHVM / HVS (max. 8 Einheiten)
Temperaturbereich-10 °C bis +50 °C
MontageFreistehend / Wandmontage möglich
Abmessungen (ohne Module)600 × 300 × 2150 mm
Gewicht (leer)85 kg
Garantie5 Jahre
Maßen (cm):
Merkmal
Wert
Länge85 cm
Breite58 cm
Höhe34 cm
Gewicht21 kg
Lieferumfang:
1× BCU-Einheit
1× Base-Rahmen mit Befestigungselementen
1× Steckverbinder-Kabelsatz
1× Installations- und Bedienungsanleitung
⚡ Fronius Smart Meter 63A-3
Bidirektionaler 3-Phasen-Energiezähler für dynamisches Lastmanagement, Eigenverbrauchsoptimierung und präzise Netzüberwachung bis 63 A
Der Fronius Smart Meter 63A-3 ist ein hochpräziser, bidirektionaler Energiezähler, der speziell für den Einsatz mit Fronius-Wechselrichtern entwickelt wurde. Er ermöglicht die exakte Messung von Strombezug und -einspeisung, unterstützt dynamische Einspeisesteuerung und ist ideal für Eigenverbrauchsoptimierung bei dreiphasigen PV-Anlagen im privaten und kleinen gewerblichen Bereich. Dank seiner Modbus RTU-Kommunikation über RS485 lässt er sich nahtlos in Fronius-Systeme und das Fronius Solar.web-Portal integrieren.
🔧 Technische Daten
Merkmal
Spezifikation
Messprinzip
True RMS (echte Effektivwertmessung)
Energiezähler-Typ
Bidirektional, 3-phasig
Nennstrom
63 A direktmessend
Nennspannung
3 × 230/400 V AC
Frequenzbereich
50/60 Hz
Genauigkeitsklasse
Klasse 1 (gemäß EN 62053-21)
Messgenauigkeit Energie
±1 %
Strommessung
Direkt (ohne externe Stromwandler)
Messbereiche
0–63 A je Phase
Messgrößen
Spannung, Strom, Wirkleistung, Blindleistung, Energie, Frequenz, Leistungsfaktor
📡 Kommunikation
Merkmal
Spezifikation
Kommunikationsschnittstelle
RS485 (Modbus RTU)
Baudrate
9600–115200 bps
Standardprotokoll
Modbus RTU
Kabellänge (empfohlen)
bis 1000 m (geschirmtes Twisted Pair)
Integrierbarkeit
Direkt in Fronius Datamanager & Solar.web
⚙️ Mechanik & Montage
Merkmal
Spezifikation
Montageart
Hutschienenmontage (DIN-Schiene, 35 mm)
Gehäusebreite
4 TE (Teilungseinheiten)
Abmessungen (B × H × T)
ca. 72 × 90 × 65 mm
Gewicht
ca. 260 g
Anschlussklemmen
Schraubklemmen, max. 10 mm²
Anzeige
8-stelliges LCD mit Hintergrundbeleuchtung
LED-Anzeigen
Energie- und Kommunikationsstatus
🌡️ Umweltbedingungen
Merkmal
Spezifikation
Betriebstemperatur
–25 °C bis +65 °C
Lagertemperatur
–40 °C bis +70 °C
Relative Luftfeuchtigkeit
5–95 %, nicht kondensierend
Schutzart
IP51 (Front), IP20 (Anschlussbereich)
Zertifizierungen
CE, MID, RoHS
✅ Hauptvorteile
Bidirektionale Messung – misst Strombezug und Einspeisung exakt
Direktmessung bis 63 A – kein externer Wandler notwendig
Perfekte Integration mit Fronius Symo, Primo, GEN24 Plus und Datamanager
Ideal für Eigenverbrauchsoptimierung und dynamisches Lastmanagement
Echtzeitdatenübertragung für präzises Monitoring und Regelung
Kompakt & installationsfreundlich – einfache DIN-Schienenmontage
Kommunikationsfähig via Modbus RTU – auch für Drittsysteme einsetzbar
Der Fronius Smart Meter 63A-3 ist ein zentraler Baustein in jeder modernen PV-Anlage mit Speicher oder Smart Grid-Anbindung. Er ermöglicht maximale Transparenz und Kontrolle über Energieflüsse – präzise, zuverlässig und netzdienlich. Ideal in Kombination mit Fronius Wechselrichtern und Speichersystemen.
Sofort verfügbar, Lieferzeit: 5-7 Werktage
195,00 €*
Diese Website verwendet Cookies, um eine bestmögliche Erfahrung bieten zu können. Mehr Informationen ... Mit Klick auf „[Zustimmen / Alles akzeptieren / etc.]“ erteilen Sie Ihre Einwilligung auch in die Weitergabe über Ihr Verhalten in unserem Shop an unseren Partner, die shopware AG (Ebbinghoff 10, 48624 Schöppingen, Deutschland), die diese Daten Ihnen nicht persönlich zuordnen kann, sie aber zu eigenen Zwecken (z.B. Produktverbesserungen, Marktverhaltensanalysen) verarbeiten darf.
